© 2014 519_Q - 02/14 10 Una Compañía de Watts Water Technologies

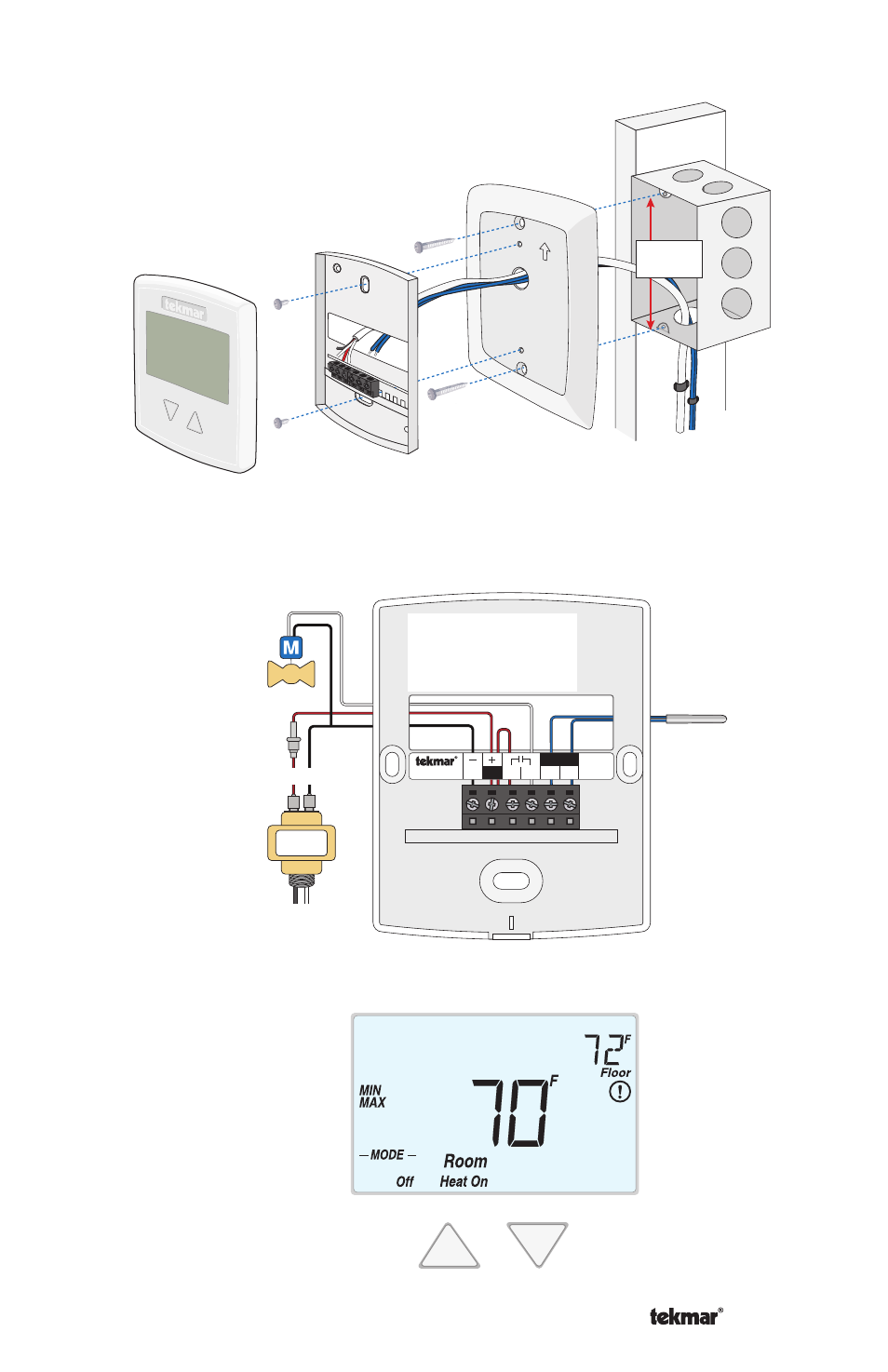

4. Instalación en la caja eléctrica
5. Cableado
C 518 R Rh W1 S1 Com
No Power
C 519 R Rh W1 S1 Com
No Power
Válvula
de zona
24 V
L N
R C
Sensor de piso 079
(Opcional)
Conecte el cable
de puente
R al Rh.
6. Interfaz del usuario
3 1 / 4 "
(83 mm)
Frente del
termostato
Base del
termostato
Placa adaptadora
012
Poste
Caja de
electricidad
