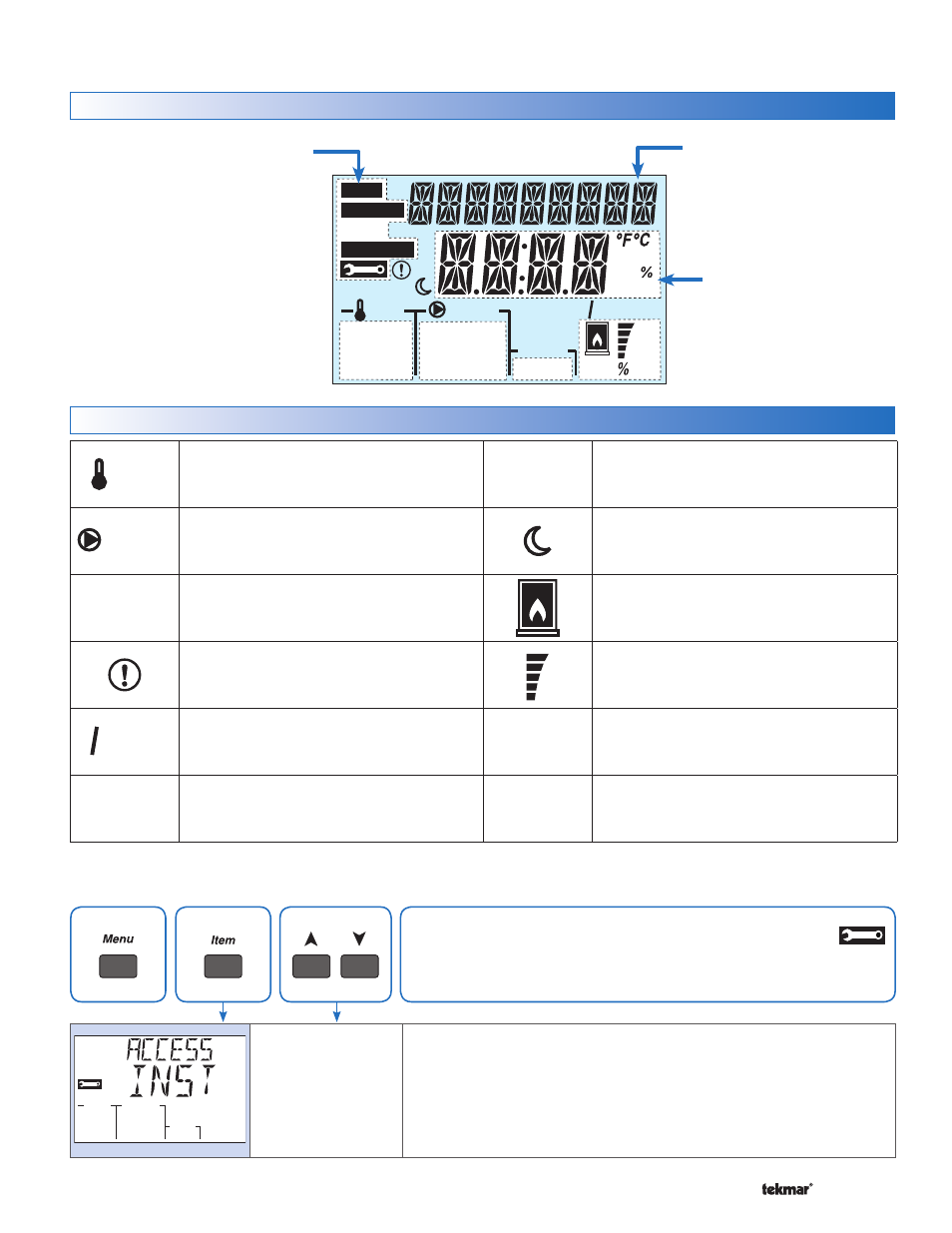

9. Interface d’utilisateur
MONITOR
VIEW
ADJUST
MAX MIN
Boil Exp
Mix Exp
DHW Setp
Boil System
Mix System Zones
Cls
Opn
DHW Var 1 2 3 4 1 2 Mix
AM
min
sec
hr
PM
Calls Pumps WWSD Saving
Champ
d'élément
Affiche le nom
de l'élément
sélectionné
Champ numérique
Affiche la valeur actuelle de
l'élément sélectionné
Champs d'état
Affiche l'état actuel des
entrants, des sortants et
des opérations de contrôle.
La plupart des symboles
dans le champ Statut ne
sont visibles que lorsque le
Menu Affichage (VIEW) est
sélectionné
Menu des
champs
Affiche le menu
actuel
Calls
APPELS
Affiche n'importe quel appel de chaleur que
reçoit le contrôle.
Pumps
POMPES
Affiche n'importe quelle pompe actuellement
en exploitation.
Zones
1 2 3 4
ZONES
S'affiche si une zone de bord est en marche.
AVERTISSEMENT
S'affiche si une erreur existe sur le système.
Saving
INDICATEUR D'ÉCONOMIE D'ÉNERGIE
S'affiche lorsque le système économise
de l'énergie. Reportez-vous à la section de
l'indicateur d’économie.
WWSD
WWSD
S'affiche lorsque le système s’arrête à cause
d’un sur chauffage.
° C ° F
minhr
sec %
° F, ° C, %, HEURES, MINUTES, SECONDE
Unités de mesure pour le nombre actuel.
INOCCUPÉ
Indique qu'un interrupteur ou une minuterie de
l’utilisateur a mis le système en Inoccupé.
CHAUDIÈRE
Indique que la chaudière devrait chauffer.
ÉCHELLE DE SORTIE PÉRIPHÉRIQUE
Affiche la sortie de la pompe vanne ou
injection de mélange.
Cls
Opn
FERMER / OUVRIR
Indique si le moteur de vanne de mélange est
ouvert ou fermé.
MAX MIN
MIN / MAX
S'affiche lorsqu'une la température de
fonctionnement atteint une valeur minimale ou
maximale.
Symboles
Afficher
INST (Installateur)
ou USER
Par Défaut= INST
Niveau d’accès
Sélectionne le niveau d’accès du contrôle, qui détermine les éléments
de Menu disponibles. USER fournit le niveau le plus limité d’accès et
affiche un minimum d’éléments possibles.
Si vous sélectionnez USER, tous les thermostats sont verrouillées et le
nombre de paramètres thermostat disponibles est réduit.
10. Niveau d'accès
Appuyez sur Menu jusqu'à ce que le Menu de la boîte à outils
s'affiche. Appuyer sur le bouton de l’élément pour localiser le paramètre
niveau d'accès.
