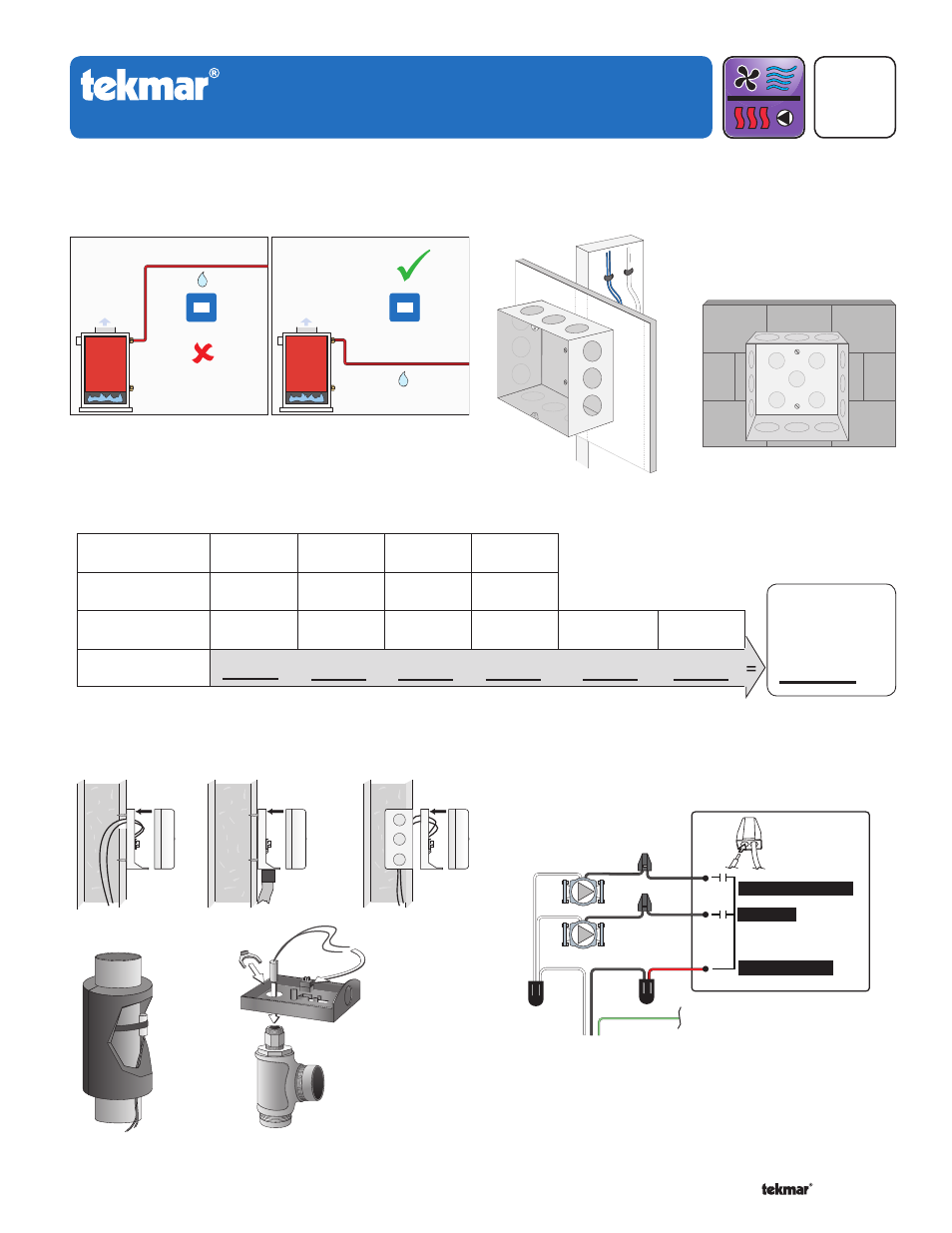

1. Emplacement 2. Installez la boîte de jonction
3. Transformateur de taille
4. Installez des capteurs 5. Filage ligne tension
OU
Zone 1 2 3 4
Charge de
thermostat
Charge de
vannes de zone
Action
flottante (VA)
Charge de
contrôle (VA)
Charge de la
zone totale
+ + + + + 2
Le
transformateur
doit dépasser:
VA
Sensor with bottom
entry wiring Sensor with rear
entry wiring Sensor mounted
onto 2" x 4"
electrical box
115 V (ac)
L N G
Boil
DHW
to pump grounds
N L
Boil System Pump
DHW Pump
Pump Power L
Strip wires
1/2 inch (13 mm).
Installed wires are
not removable.
12-18 AWG
(red)
(black)
(black)
Capteurs de tuyau
Capteurs extérieurs
Capteur en puit
Clip de
maintien
Universel
capteur 082
400 400
Capteur avec filage
d’entrée arrière Capteur avec filage
d’entrée bas Capteur monté sur le
boîtier électrique
2" x 4"
Faire bouillir (noir)
(noir)
(rouge)
pour des motifs de pompe
Bande de fils 1/2
po (13 mm). Les fils
installés ne sont pas
amovibles.
12-18 AWG
Pompe du système d’ébullition
Pompe du DHW
Puissance de la pompe L
115 V (ca)
T
tekmarNet ® 2 House Control 400
400_Q
02/14
Systèmes
HVAC
Remplace: 01/14
Guide d'installation rapide
