Assembly Instructions
Item No. 3088
Les Instructions D’assemblage
Numéro d’article: 3088
Instrucciones De Montaje
Número del artículo: 3088
L I G H T I N G
HINKLEY
English Spanish French
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.

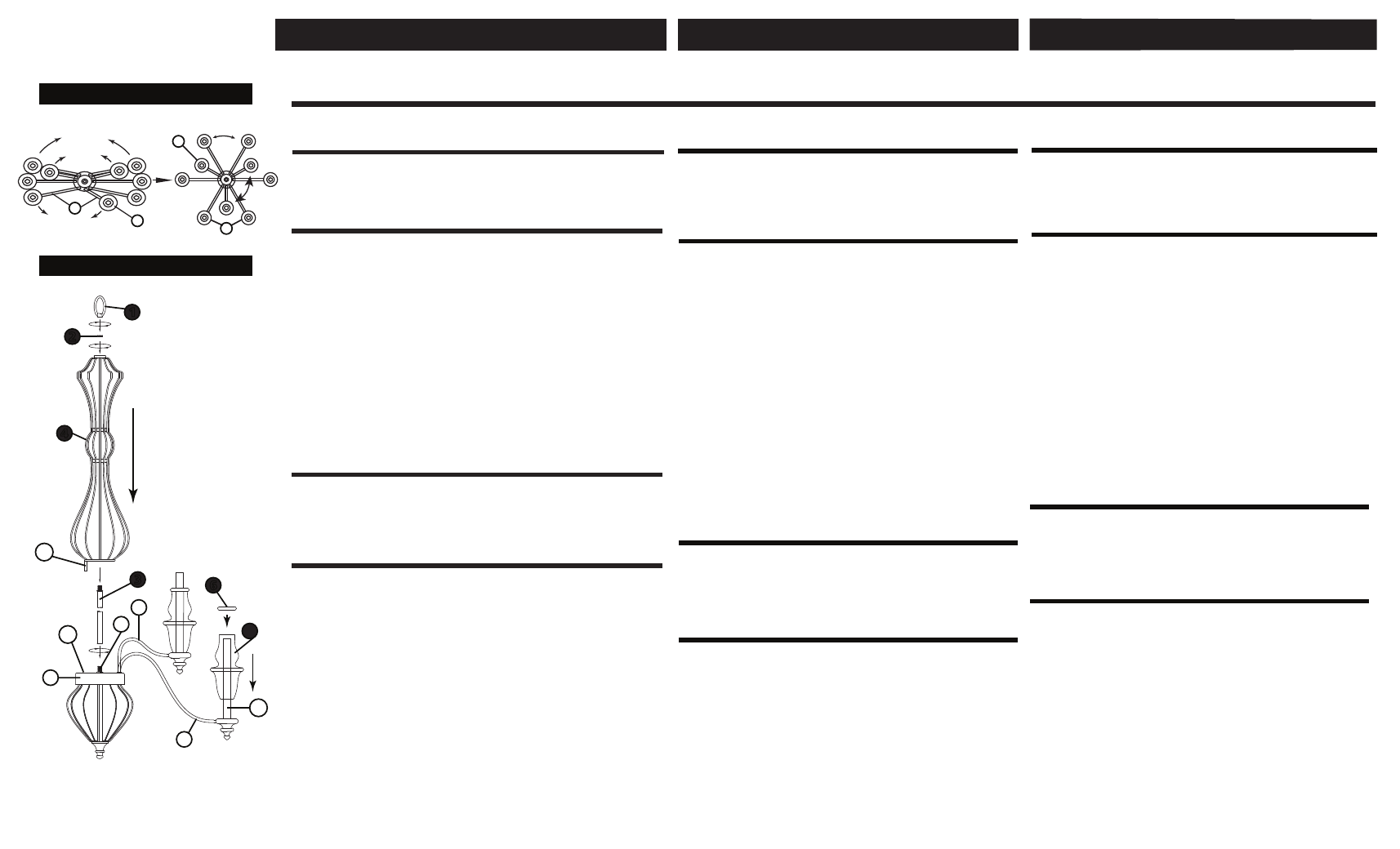

Drawing 1 - Arm Arrangement
Drawing 2 - Fixture Assembly
1. After fixture is unpacked from carton the first step in the assembly
process is to rotate the long lower arms (A) until they are equally spaced
60 degrees apart. Next rotate the short arms (U) until they are equally
spaced 120 degrees apart and equally spaced between 2 of the lower arms
(A) - see Drawing 1.
1. Next it will be necessary to assembly the upper center column to the
main body of the fixture this is done by first un-threading loop (1) and
knurled nut (2) from the top of the center stem (3) located inside the top
center column cage (4), that is laced onto the fixture supply wire
- see Drawing 1.
2. Next slip center stem (3) along fixture supply wire and thread onto
threaded tube (T) located on the top of the fixture main body (B) see
Drawing 2..
4. Now slip knurled nut (2) and fixture loop (1) along supply wire and
thread onto top of center stem (3) and tighten to secure parts to main
body.
5. The main body of the fixture can now be hung from the ceiling. Please
follow instruction sheet (IS-19) provided. Read through all instructions
supplied prior to starting installation.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES
FOR CODE REQUIREMENTS.
1. To install glass (5), slip small hole in bottom of glass over candle
sleeve (S).
2. Then slip check ring (6), small hole up over the candle sleeve (S) so
ring checks over the top of the glass (5).
3. Fixture can be lamped accordingly at this time.
4. Fixture is complete and power can now be restored.
