Fredrick ramond, Advertencia de seguridad, Paso 1

background image

FREDRICK RAMOND

FR33737

Bulbos:

100 w med.

Las piezas de repuesto:

Instrucciones de Montaje

Montaje de este accesorio se logrará primero disuadir la longitud
del tallo es necesario, colocar la correa de montaje de la caja de

conexiones, por lo que todas las conexiones elécticas necesarias, y
colgando el aparato del techo.

Advertencia De Seguridad:

Lea las Instrucciones de

cableado y conexión a tierra [FRIS 18], e instrucciones adicionales.

Encienda la alimentación de corriente durante la instalación. Si se
necesita un nuevo cable, consulte a un electricista calificado o con las

autoridades locales de los requisitos del código.

PASO 1

1. Determine la longitude total que tendrá el aparato montado ser.

2. Determinar qué necesitarían los tallos para lograr la longitud

total que usted requiere. (Tallos adicionales están dispoibles y se
pueden solicitar. Pregunte a su representante local de Fredrick

Ramond o visite www.fredrickramond.com de información.)

4. Continúe agregando tallos (a) hasta que se alcance la longitude

determinada.

5. Fixture está listo apra la instalción. Siga la hoja de instrucciones

[FRIS 19-91], siempre.

6. Después de instalación de artículos se puede lamped

consecuencia.

FREDRICK RAMOND

FR33737

Ampoules:

100 w med.

Les pièces de rechange:

Instructions de Montage

Assemblée de ce luminaire se dera en premier dissuader la longueur de

la tige nécessaire, la fiation de la sangle de fixation à la boîte de
jonction, ce qui rend toutes les connexions électriques nécessaires, et

accrocher le projecteur au plafond.

Avertissement De Sécurité:

Lire câblage et de mise à la

terre instructions [FRIS 18] et les instructions supplémentaires.
Couper l’alimentation électrique pendant l’installation. Si un

nouveau câblage n’est nécessaaire, consultez un électrique qualifié
ou les autorités locales pour connaître les exigences du code.

ETAPE 1

1. Déterminer la longueur totale, vous devrez l’appareil assemble

être.

2. Déterminez ce que les tiges seront necessaries pour atteindre la

longueur totale don’t vous avez besoimn. (Tiges supplémentaires
sont disponibles et peuvent être commandés. Demandez à votre

représentant local Fredrick Ramond ou visitez
www.fredrickramond.com pour plus d’informations)

4. Continuez à ajouter des tiges (a) jusqu’à ce que la longueur

déterminée est atteinte.

5. Fixture est prêt pour l’installation. Suivez feuille d’instructions

[FRIS 19-91] fourni.

6. Après montage de l’installation peut être lamped conséquence.

FREDRICK RAMOND

FR33737

Bulbs:

100 w med.

Replacement parts:


Assembly Instructions

Assembly of this fixture will be accomplished by first deterring the
length of stem required, attaching the mounting strap to the junction

box, making all necessary electrical connections, and hanging the
fixture from the ceiling.

Safety Warning:

Read wiring and grounding instruction

[FRIS 18] and any additional directions. Turn power supply off

during installation. If new wiring is required, consult a qualified
electrician or local authorities for code requirements.

STEP 1

1. Determine the overall length you will need the assembled fixture

to be.

2. Determine what stems will be needed to achieve the overall

length you require. (Additional stems are available and can be

ordered. Ask your local Fredrick Ramond representative or visit
www.fredrickramond.com for information.)

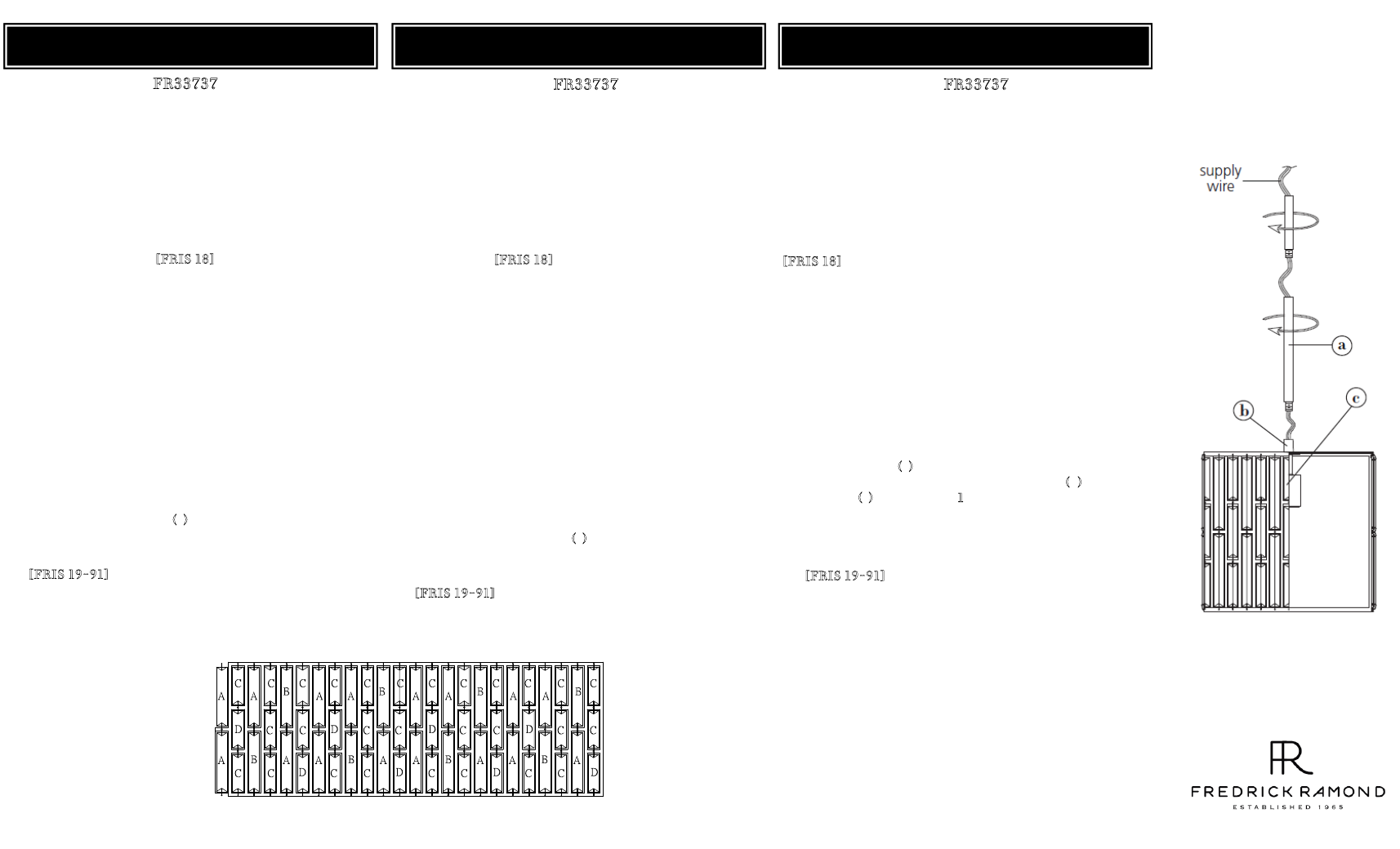

3. Install first stem (a) by slipping it along the supply wire of the

fixture, and threading it into decorative coupler (b) of cage

assembly (c) – see Drawing 1.

4. Continue adding stems (a) until determined length is achieved.

5. Fixture is ready for installation. Follow instruction sheet

[FRIS 19-91] provided.

6. After installation fixture can be lamped accordingly.

[DRAWING 1]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone 440.653.5500

11.11.13

spanish

french

english

see bottom of page

véase la parte inferior de la página

voir en bas de page

A: 22mm (7/8” ) W x 120mm (4-3/4”) L R33732GLCRY-B (CLEAR)

B: 22mm (7/8” ) W x 120mm (4-3/4”) L R33732AMBCRY-B (AMBER TEA)

C: 22mm (7/8” ) W x 76mm (3”) L R33732GLCRY-A (CLEAR)

D: 22mm (7/8” ) W x 76mm (3”) L R33732AMBCRY-A (AMBER)

3. Installer la première tige (a) en le glissant le long du fil
d'alimentation de l'appareil, et le filetage dans le raccord décoratif
(b) de l'ensemble de la cage (c) - voir schéma 1.

3. Instale primer vástago (a) por el deslizamiento a lo largo del cable
de alimentación de la luminaria, y con hilo en el acoplador
decorativo (b) del conjunto de jaula (c) - ver dibujo 1.
