Assembly Instructions
Item No. 3254
start here
1. Find a clear area in which you can work.
2. Unpack fixture from carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by first
determining the length of stem required, attached the mounting strap
to the junction box, making all necessary electrical connections,
hanging the fixture from the ceiling, and then installing the glass.
Note: It will be necessary to determine the length of rods you will require to
hang your fixture at the desired height. After this has been established, please
follow the instructions below.
1. Slip the first stem (B) over fixture supply wire, threaded end first, and thread
into coupler (1) – see Drawing 2.
2. Continue adding stem sections (C) until the desired length is achieved.
1. To begin installation of this fixture first install screws (A) into mounting plate
(B) – see Drawing 1.
• Be sure the holes into which the screws are threaded match the spacing of
holes (C) in the canopy (D) – see Drawing 1 & 2.
2. Attach mounting plate (B) to junction box (J), using screws (G) provided and
then slip supply wires through large center hole.
SAFTEY WARNING: READ WIRING AND GROUND INSTRUIONS (I.S.18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF
DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A
QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE
REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires. Refer to
instruction sheet (I.S. 18) and follow all instructions to make all necessary
wiring connections.
1. Hang the fixture by slipping canopy (D) over screws (A) in the mounting strap
– see Drawing 1.
2. Thread decorative knob (E) onto the end of screws (A) and tighten to secure
fixture to ceiling.
Les Instructions D’assemblage
Numéro d’article: 3254
commencez ici
1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballlez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.
*** La construcción de este aparato se llevará a cabo mediante la
determinación de la primera longitud del tallo requerida, que se
adjunta la corread de montaje a la caja de conexiones, por lo que
todas las conexiones eléctricas necesarias, el aprarato de la que cuelga
del techo, y luego la instalación.
Remarque: ll seranécessaire de determiner la longueur des tiges don’t vous
aurez besoin pour accrocher votre projecteur à la hauteur souhaiée. Après cela
a été établi, s’il vous plaît suivez les instructions ci-dessous.
1. Glissez la première tige (B) sur le fil d’alimentation du luminaire, extrémité
filetée premier, et le fil dans le coupleur (1) – Voir Schéma 2.
2. Continuez à ajouter des sections de tige (C) jusqu’à (C) jusqu’à ce que la
longueur désirée.
1. Pour commencer l’installation de cet accessoire premières vis d’installation (A)
dans la plaque de montage (B) – Voir Schéma 1.
• Assurez-vous que les trous dans lesquels les vis sont vissées correspondent
l’espacement des trous (C) dans la canopée (D) – Voir Schéma 1 & 2.
2. Fixez la plaque de montage (B) à la boîte de jonction (J), à l’aide des vis (G)
fourni, puis glissez les fils d’alimentation par grand trou au centre.
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (I.S.18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’INSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE.
Effectuez les connexions électriques du cable d’alimentation à fils de
connexion du projecteur. Reportez-vous à la feuille d’instruction (I.S. 18) et
suivez toutes les instructions pour effectuer tous les branchements nécessaires.
1. Suspendez l’appareil en glissant canopée (D) sur les vis (B) dans la sangle de
fixation – Voir Schéma 1.
2. Discussion bouton decorative (E) sur l’extrémité de vis (B) et serrer pour
sécuriser luminaire au plafond.
Instrucciones De Montaje
Número del artículo: 3254
empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente la Instrucciones antes del montaje.
*** La construcción de este aparato se llevará a cabo mediante la
determinte la determinación de la primera longitud del tallo requerida,
que se adjunta la correa de montaje a la caja de conexiones, por lo
todas las conexiones eléctricas necesarias, el aparato de la que cuelga
del techo, y luego la instalación del vidrio.
Nota: Será necesario determiner la longitude de las barras que se requieren
para colgar su aparato a la altura deseada. Despoués de esto se ha
establecido, por favor, sigas las siguientes instrucciones.
1. Deslizar el primer vástago (B) sobre el alambre de suministro de accesorio,
primero el extreme roscado, y el hilo en el acoplador (1) – Véase la Figura 1.
2. Continuar la adición de secciones de tallo (C) hasta que se alcance la
longitud deseada.
1. Para iniciar la instalación de este accesorio primera tornillos de instalación
(A) en la placa de montaje (B) – Véase la Figura 1.
• Asegúrese de que los agujeros en los que se enroscan los tornillos
coincidan con el espaciamiento de los orificios (C) en el dosel (D) – Véase la
Figura 1 & 2.
2. Fije la placa de montaje (B) de la caja de conexiones (J), utilizando tornillos
(G), siempre y luego deslice los cables de alimentación a través del agujero
central grande.
ADVERTENCIA DE SEGURIDAD: LE LAS INSTRUCCIONES DE
CABLEADO Y LA TIERRA (I.S.18), E INSTRUCCIONES ADICIONALES.
APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA
INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON
UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISTOS
DEL CÓDIGO.
Effectuez les connexions électriques du cable d’alimentation à fils de
connexion du projecteur. Reportez-vous à la feuille d’instruction (I.S. 18) et
suivez toutes les instructions pour effectuer tous les branchements
nécessaires.
1. Cuelgue el aparato por el deslizamiento de canopy (D) sobre los tornillos (B)
en la cinta dem ontaje – Véase la Figura 1.
2. Tema botón decorativo (E) en el extreme de los tornillos (B) y apriete para
asegurar luminaria al techo.

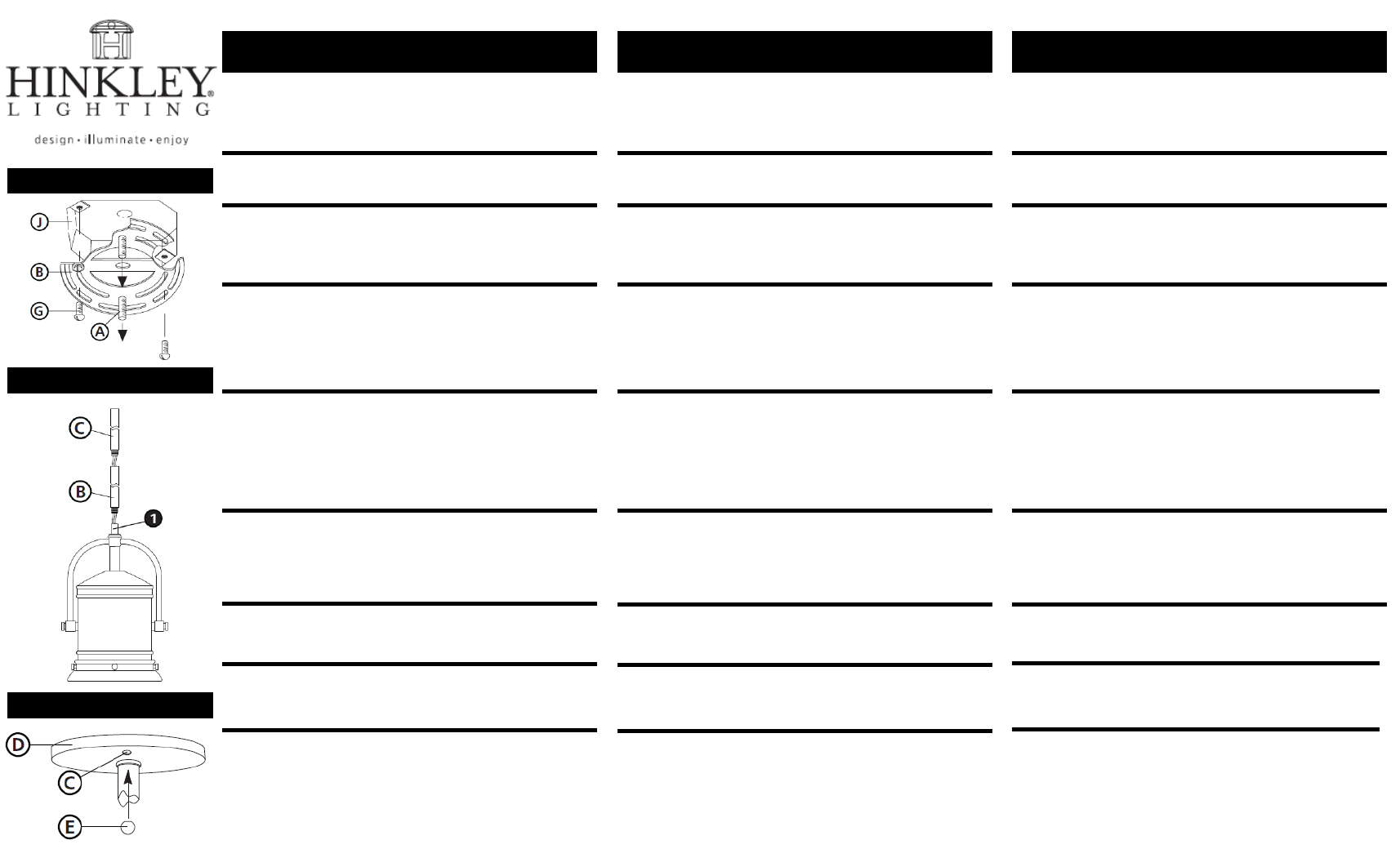

Drawing 1 – Strap Detail
Drawing 2 – Stem Assembly
Drawing 3 – Fixture Mounting
