Hinkley Lighting STANTON 2474 - Manual


start here

commencez ici

empezar aquí
Assembly Instructions
Item No. 2474
Les Instructions D’assemblage
Numéro d’article: 2474
Instrucciones De Montaje
Número del artículo: 2474
L I G H T I N G
HINKLEY
English Spanish French
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com

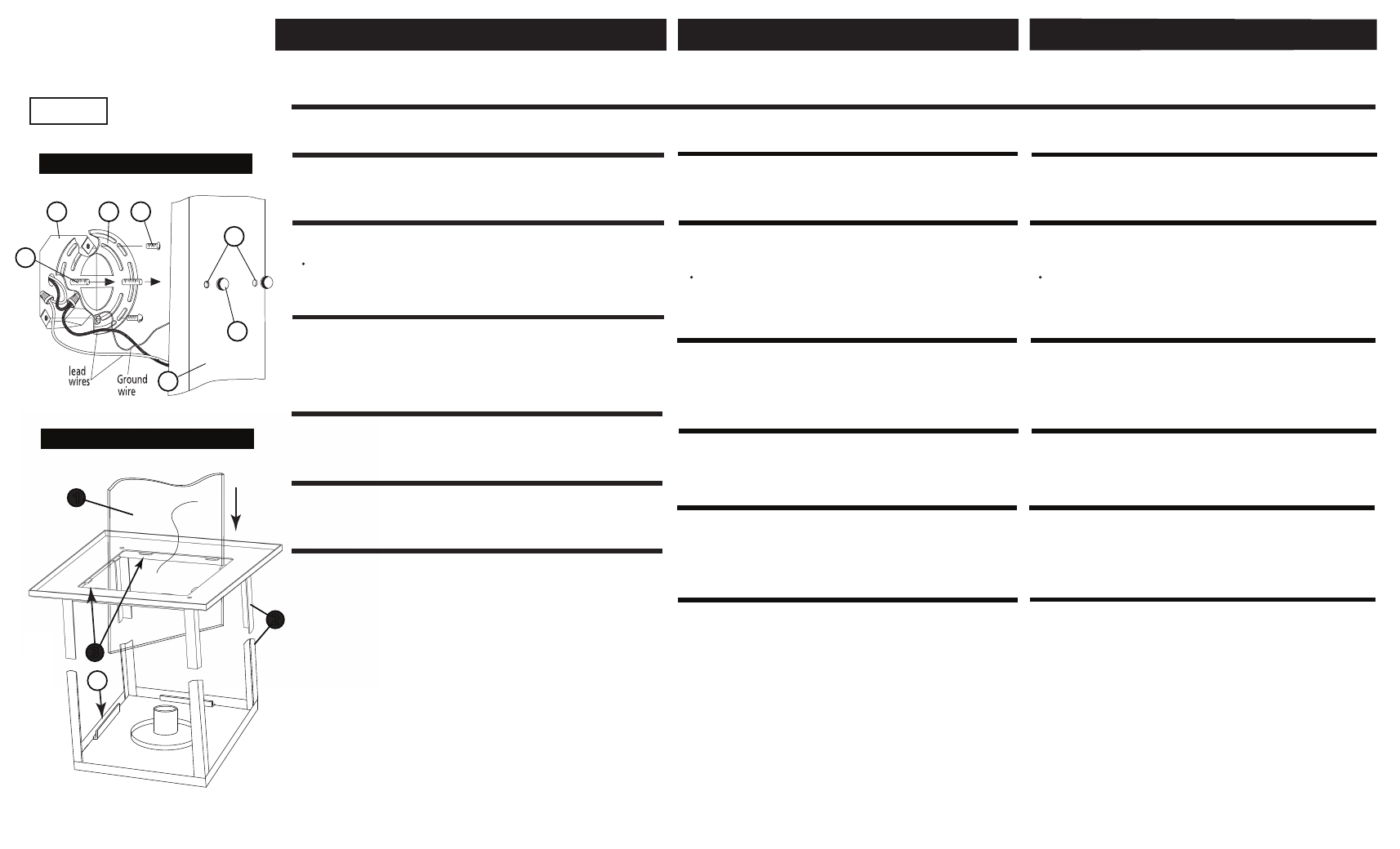

Drawing 1 - Fixture Mounting
Drawing 2 - Glass installation
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembl
*** Installation of this fixture will be accomplished by first attaching
mounting plate to junction box, making all necessary electrical
connections, mounting the fixture to the wall, and then installing
the glass.
1. Prepare mounting strap (A) by threading the two lone mounting screws
(B) into the back of the universal mounting strap (A) -see Drawing 1.
Be sure the holes into which the screws are threaded match the spacing
of the mounting holes (D) in the backplate (E).
2. Attach mounting strap (A) to the junctions box (J) using two 8-32 screws
(C) (NOT PROVIDED).
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES
FOR CODE REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
continue installation of this fixture.
1. To install glass, slip glass panels (1) through the top of the fixture cage
(2) - see Drawing 2.
PAGE 1
*** La instalación de este dispositivo se llevará a cabo por primera
fijación placa de montaje de la caja de conexiones, por lo que todas
las instalaciones eléctricas necesarias conexiones, montaje del
aparato a la pared y, a continuación, la instalación de el vidrio.
*** L'installation de ce luminaire sera accompli par la première
fixation plaque de montage de la boîte de jonction, ce qui rend tout
électrique nécessaire connexions, l'appareil de montage au mur,
puis l'installation le verre.
1. Preparar una brida de montaje (A), enroscando los dos tornillos
de montaje en solitario (B) en la parte posterior de la correa de
montaje universal (A)-ver dibujo 1.
Asegúrese de que los agujeros en los que se enroscan los
tornillos coinciden con el espacio de los orificios de montaje (D)
en la placa trasera (E).
2. Coloque la correa de montaje (A) a la caja de empalmes (J)
utilizando dos tornillos 8-32 (C) (no incluido).
1. Préparer la sangle de fixation (A) en vissant les deux vis de
montage isolés (B) à l'arrière de la sangle de fixation universelle (A)
-voir schéma 1.
Assurez-vous que les trous dans lesquels les vis sont vissées
correspondent à la distance des trous de fixation (D) dans la plaque
arrière (E).
2. Fixez la lanière de fixation (A) à la boîte de jonction (J) à l'aide de
deux vis 8-32 (C) (non fourni).
ADVERTENCIA DE SEGURIDAD: INSTRUCCIONES DE CABLEADO
Y CONEXIÓN A TIERRA LEA (I.S. 18) , E INSTRUCCIONES
ADICIONALES. CORTAR EL SUMINISTRO ELÉCTRICO
DURANTE LA INSTALACIÓN. SI NUEVO CABLEADO SE
REQUIERE, CONSULTE CON UN ELECTRICISTA O
AUTORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas del cable de alimentación los
cables conductores del luminario. Consulte la hoja de instrucciones
(IS 18) y siga todas las instrucciones para hacer todas las
conexiones necesarias. Entonces referirse a esta hoja para
continuar instalacion de este luminario.
AVERTISSEMENT DE SÉCURITÉ: LIRE RACCORDEMENT ET MISE
À LA TERRE (I.S. 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION ÉLECTRIQUE EN COURS D'INSTALLATION. SI
DE NOUVELLES CÂBLAGE N'EST NÉCESSAIRE, CONSULTEZ
UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES
POUR LES EXIGENCES DE CODE.
Effectuer les connexions électriques du câble d'alimentation au
montage des fils conducteurs. Reportez-vous à la feuille d'instruction
(IS 18) et suivez les instructions pour faire toutes les connexions
nécessaires. Ensuite, se reporter à la fiche de continuer installatio
de ce luminaire.
1. Para montar aparato, deslice los dos tornillos de montaje (B) a
través de los dos orificios (D) en la placa trasera (E) de montaje
- ver dibujo 1.
2. Mientras mantiene fijo en su lugar, enroscar los dos tornillos de
bolas (F) en el final de tornillos (B) y apriete hasta la placa
posterior quede al ras de la pared.
1. Pour fixation de montage, glisser les deux vis de fixation (B) par
les deux trous (D) dans la plaque arrière (E) de montage
- voir schéma 1.
2. Tout en tenant appareil en place, visser les deux boutons de billes
(F) sur la fin de vis (B) et serrer jusqu'à ce que la plaque arrière est
à plat contre le mur.
1. To mount fixture, slip the two mounting screws (B) through the two
mounting holes (D) in the backplate (E) - see Drawing 1.
2. While holding fixture in place, thread the two ball knobs (F) onto the
end of screws (B) and tighten until backplate is flush against the wall.
1. Busque un lugar claro en el que se puede trabaja
2. Desempaque la luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes de asamblea.
Une. Allez dans un endroit dans lequel vous pouvez travaille
2. Déballez luminaire et le verre de boîte.
3. Examinez attentivement les instructions avant le montage.
1
2
3
2. Slip bottom edge of glass panel (1) into slot (S) at bottom of cage.
Then pivot glass until top edge touch side of cage (2).
3. Then gently fold down glass clips (3) over edge of glass to secure it in
the cage.
4. Repeat process for remaining glass panels.
S
1. Para instalar el vidrio, deslice los paneles de vidrio (1) a través
de la parte superior de la jaula fixture
1. Pour installer verre, glisser des panneaux de verre (1) par le haut
de la cage de fixation (2) - véase el dibujo 2. (2) - voir schéma 2.
2. Deslizar borde inferior del panel de vidrio (1) en la ranura (S) en
la parte inferior de la jaula. Luego de vidrio de pivote hasta que el
lado toque el borde superior de la jaula (2).
3. Luego dobla suavemente cierres de cristal (3) sobre el borde de
cristal para asegurarlo en la jaula.
4. Repita el proceso para el resto de los paneles de vidrio.
2. Glissez bord inférieur du panneau de verre (1) dans la fente (S) au
bas de la cage.
Puis le verre de pivot jusqu'à côté bord supérieur de contact de la
cage (2).
3. Puis repliez doucement clips de verre (3) sur le bord du verre pour
le fixer en la cage.
4. Répétez le processus pour les panneaux de verre restant.
E
B
F
D
C A J
