Assembly Instructions
Item No. 50650

start here
1. Find a clear area in which you can work.
2. Unpack fixture from carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by first
attaching the mounting strap to the junction box, making all
necessary electrical connections, mounting the fixture to the wall, and
then installing the glass.
1. Prepare mounting strap (A) by threading the two 1 ¼” long
mounting screws (B) into the back of the mounting strap (A) – see
Drawing 1.
• Be sure the holes into which the screws are threaded match the
spacing of holes (D) in the backplate (E).
2. Attach mounting strap (A) to junction box (J) using two 1” screws (C)
provided.
SAFTEY WARNING: READ WIRING AND GROUND INSTRUIONS (I.S.18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF
DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A
QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE
REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to
make all instructions to make all necessary wiring connections. Then
refer back to this sheet to continue installation of this fixture.
1. To mount fixture, slip the two mounting screws (B) through the two
mounting holes (D) in the backplate (E) – see Drawing 1.
2. While holding fixture in place, thread the two ball knobs (F) on to
the end of the mounting screws (B), and tighten.
1. Fixture can be lamped accordingly prior to installing the glass. After
lamp is installed in socket, thread bulb shield (1) onto socket – see
Drawing 2.
2. Install the glass (2) by slipping it behind the front bar (4), making
sure the guide pegs (3) are located on the inside edge of the glass
(2), as indicated by the hash lines on the backplate in drawing 2.
Les Instructions D’assemblage
Numéro d’article: 50650

commencez ici
1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballlez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.
*** La construction de ce dispositif va être effectuée par la fixation de
la première bande de fixation à la boîte de junction, toutes les
connexions électricques necessaries, le montage de la fixation à la
paroi, puis l’installation du verre.
1. Préparer sangle de fixation (A) en vissant les deux vis de montage
31.75 mm de long (B) à l’arrière de la sangle de fixation (A) – Voir
Schéma 1.
• Assurez-vous que les trous dans lesquels les vis sont vissées
correspondent à l’espacement des trous (D) dans la plaque arrière
(E)
2. Attacher la sangle de fixation (A) à la boîte de jonction (J) en
utilisant deux 25.4 mm vis (C) fournies.
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (I.S.18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE.
Effectuez les connexions électriques du cable d’alimentation `a fils
de connexion du projecteur. Reportez-vous à la feuille d’instruction
(I.S. 18) et suivre les instructions pour faire toutes les instructions
pour faire tous les raccodements nécessaires. Puis se référer à cette
fiche pour continuer l’installation de cet accessoire.
1. Pour monter appareil, glisser les deux vis de montage (B) à travers
les deux trous de montage (D) dans la plaque arrière (E) – Voir
Schéma 1.
2. Tout en tenant appareil en place, visser les deux boutons de billes
(F) sur la fin des vis de montage (B), et serrer.
1. Fixture peut être lamped en consequence avant d’installer le verre.
Après lampe est installé dans le support, bouclier de l’ampoule de fil
(1) sur socket – Voir Schéma 2.
2. Installer le verre (2) en le glissant derrière le bar avant (4), en
s’assurant que les chevilles de guidage (3) sont situés sur le bord
intérieur de la vitre (2), comme indiqué par les lignes de hachage sur
la plaque arrière dans le schéma 2.
Instrucciones De Montaje
Número del artículo: 50650

empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente la Instrucciones antes del montaje.
*** La construction de este dispositivo se logra uniendo primero la
cinta de montaje de la caja de conexiones, por lo que todas las
conexiones eléctricas necesarias, montar el aparato en la pared, y luego
instalar el vidrio.
1. Prepare mounting strap (A) by threading the two 1 ¼” long
mounting screws (B) into the back of the mounting strap (A) – see
Drawing 1.
• Be sure the holes into which the screws are threaded match the
spacing of holes (D) in the backplate (E).
2. Attach mounting strap (A) to junction box (J) using two 1” screws
(C) provided.
ADVERTENCIA DE SEGURIDAD: LE LAS INSTRUCCIONES DE
CABLEADO Y LA TIERRA (I.S.18), E INSTRUCCIONES ADICIONALES.
APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA
INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON
UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISTOS
DEL CÓDIGO.
Haga las conexiones eléctricas de los cables de alimentación a los
cables conductores accesorio. Consulte la hoja de instrucciones (IS
18) y siga todas las instrucciones para que todas las instrucciones
para hacer todas las conexiones necesarias. A continuación, hacer
referencia a esta hoja para continuar con la instalación de este
accesorio.
1. Para montar aparato, deslice los dos tornillos de montaje (B) a
través de los dos agujeros de montaje (D) en la placa trasera (E) –
Véase la Figura 1.
2. Mientras mantiene fijo en su lugar, enroscar los dos tornillos de
bolas (F) en el final de los tornillos de montaje (B) y apriete.
1. Accesorio se puede lamped en consecuencia antes de instalar el
cristal. Después de la lámpara esté instalada en el zócalo, hilo
bombilla protección (1) en el zócalo – Véase la Figura 2.
2. Instale el cristal (2) por el deslizamiento de detrás de la barra de
carga (4), asegurándose de que las espigas de guía (3) se
encuentran en el borde interior de la tapa (2), como se indica por
las línead discontinuas en la placa trasera en el dibujo 2.

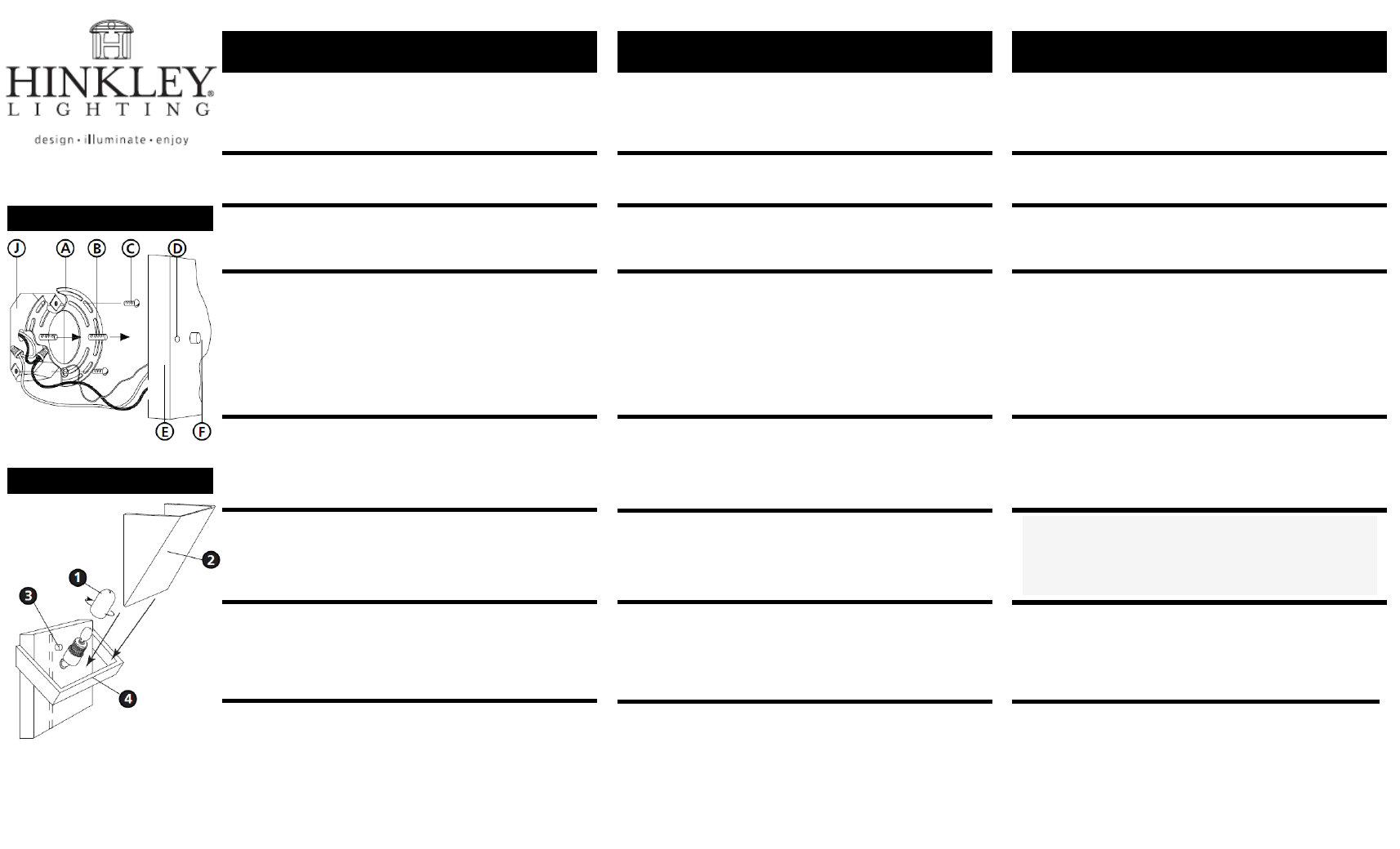

Drawing 1 – Fixture Mounting
Drawing 2 – Glass Installation
