Hinkley Lighting CORTINA FR42003PNI - Manual (Page 2)

FREDRICK RAMOND
FR42003
Bulbos: 60w CAND.
Las piezas de repuesto: CRYSTALS:
Instrucciones de Montaje
Montaje de este accesorio se llevará cabo mediante la instalación por primera
vez la conta de montaje de la caja de conexions, por lo que todas las
conexiones eléctricas necesarias, montar el aparato a la pared y luego colgar
los cristales accesorio.
Advertencia De Seguridad: Lea las Instrucciones de cableado
y conexión a tierra [FRIS 18], e instrucciones adicionales. Encienda la
alimentación de corriente durante la instalación. Si se necesita un nuevo
cable, consulte a un electricista calificado o con las autoridades locales de los
requisitos del código.
PASO 4
FREDRICK RAMOND
FR42003
Ampoules: 60w CAND.
Les pièces de rechange: CRYSTALS: R42003crystr-A, R42003crystr-B
Instructions de Montage
Assemblage de ce dispositif va être effectuée par la première installation de
l’étrier de montage de la boîte de junction. Toutes les connexions élecriques
nécessaires, le montage de la fixation à la paroi, puis suspendus les cristaux de
fixation.
Avertissement De Sécurité: Lire câblage et de mise à la terre
instructions [FRIS 18] et les instructions supplémentaires. Couper
l’alimentation électrique pendant l’installation. Si un nouveau câblage n’est
nécessaaire, consultez un électrique qualifié ou les autorités locales pour
connaître les exigences du code.
ETAPE 4
FREDRICK RAMOND
FR42003
Bulbs: 60w CAND.
Replacement parts: CRYSTALS: R42003crystr-A, R42003crystr-B
Assembly Instructions
Assembly of this fixture will be accomplished by first installing the mounting
strap to the junction box, making all necessary electrical connections,
mounting the fixture to the wall and then hanging the fixture crystals.
Safety Warning: Read wiring and grounding instruction [FRIS 18]
and any additional directions. Turn power supply off during installation. If
new wiring is required, consult a qualified electrician or local authorities for
code requirements.
A Division of Hinkley Lighting Inc.
33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012
toll free 800.446.5539 | phone 440.653.5500
01.01.14
1c
2c
1d
2d
C 3 0 0 2 4 R RY ) 1 X ( A - R T S
C 3 0 0 2 4 R RY B - R T S
(X2)
ch1
t
bp
[ 3 G N I W A R D ]
1a
2a
1b
2b
R42003CRYSTR-B
R42003CRYSTR-B
ch2
t
[DRAWING 4]
STEP 5
1 To install outer crystals on fixture, first hook one end of crystal strand
R4200CRYSTR-B
candle
to the outside loop (1a) located on the outer side of
holder (ch2 ) then attach other end to the bottom corresponding loop
(2a) located on the bottom of the backplate (e). repeat for other side - see
Drawing 4
.
2 Install the second crystal strand to the fixture by first attaching one end to loop
(1b), located on the inside of candle holder (ch2) and then attach the other end to the
corresponding side of loop (2b) of top crystal mount (t), that was mounted earlier.
STEP 4
1 To install crystals on fixture, first hook one end of crystal strand
R42003CRYSTR-B
candle
loop (2d) located on
other side - see to the outside loop (1d) located on the outer side of the
holder (ch2) then attach other end to the bottom corresponding
the top crystal mount (t) repeat for crystal strand on
Drawing 3 .
2 Install the crystal strand R42003crystr- A to the fixture by first
attaching
one end to loop (1c), located on the front center of candle holder
(ch2) and then attach the other end to the corresponding side of loop
(2c) located at bottom center of backplate (bp).
CRYSTALS: R42003crystr-B
CRYSTALS: R42003crystr-A
18-1/4”
20-7/8”

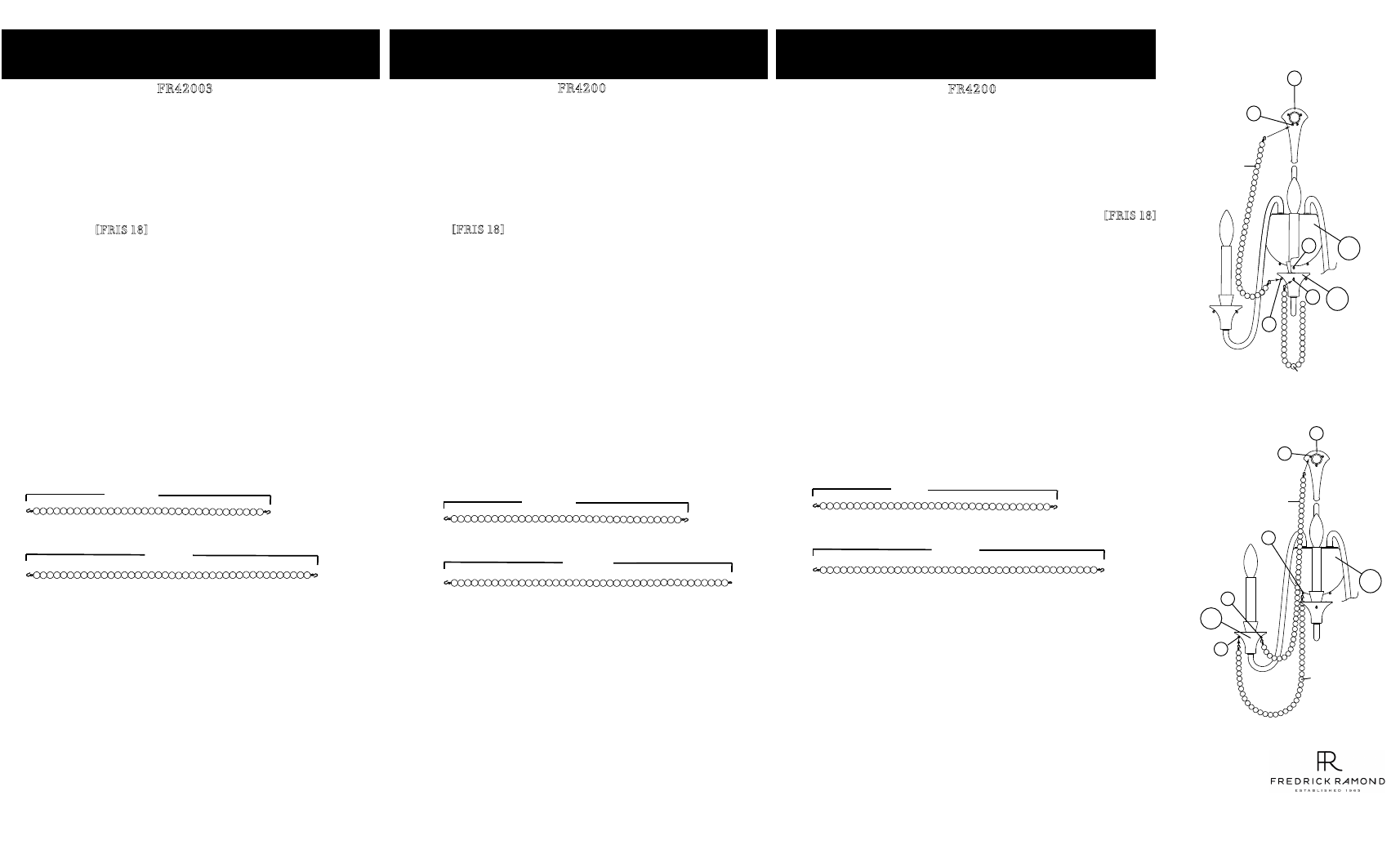

CRYSTAL REFERENCE DIAGRAM:
1
2
Para instalar cristales de accesorio, primer gancho un extremo del cordón
de cristal R42003CRYSTR-B para el bucle exterior (1d) situado
en el lado externo del titular de la vela (ch2), a continuación, conecte
el otro extremo a la parte inferior bucle correspondiente (2d), situado en
el monte de cristal superior (t), repita para el capítulo de cristal
en el otro lado - véase la figura 3.
Instale la cadena cristalina R42003CRYSTR-A para el dispositivo por
primera Colocación de un extremo al bucle (1c) situada en el centro
de la frente titular de la vela (ch2) y luego conecte el otro extremo a la
lado correspondiente del bucle (2c), situado en el centro de la
parte inferior de placa trasera (pb).
Pour installer cristaux de luminaire, premier crochet une extrémité
de la épinière verre R42003CRYSTR-B à la boucle extérieur (1D)
sur le côté externe de la porte-bougie (ch2), puis connectez l'autre
extrémité à la bas boucle correspondant (2d), situé sur le Mont de
Crystal haut (t), répéter au chapitre du verre de l'autre côté
- voir figure 3.
Installer la chaîne Crystal R42003CRYSTR- un à l'appareil par
Première placement de un terme à la boucle (1 c) situé au Centre de la
Avant porte-bougie (ch2) et puis connectez l'autre extrémité de la
de la boucle (2C), situé dans le Centre de la partie
bas de plaque de retour ( pb).
1
2
3
CRiSTAL: R42003crystr-B
CRiSTAL: R42003crystr-A
457 mm
530mm
CRISTAL SCHEMA DE REFERENCE:
CRYSTAL el Cuadro general:
CRiSTAL: R42003crystr-B
CRiSTAL: R42003crystr-A
457 mm
530mm
P our ins ta lle r cris ta ux e xté rie ure s sur lumina ire , a ccroche z
d'a bord une e xtré mité du cris ta l vole t R42003C RY S TR-B
à l'e xté rie ur de la boucle (1 a ) situé e s ur le côté e xté rie ur de
la porte -boug ie (C H1 ) E ns uite , fixe z a utre e xtré mité le fond
de la (pb) ré pé tition pla que pour l'a utre côté – voir De ss in 3.
Ins ta lle z le deuxiè me vole t de crista l pour la fixa tion pa r la
pre miè re fixa tion L'une des e xtré mité s de la boucle (1 b),
s itué e à l'inté rie ur du s upport de boug ie (ch) E t puis bra nche
z
l'a utre e xtré mité de la boucle de côté corre sponda nt (2b) de
ha ut Mount C rys ta l (t), qui a é té monté plus tôt.
1
2
ETAPE 5
Para instalar cristales exteriores de luz, cuelgue en primer lugar un
extremo del componente de cristal R42003CRYSTR-B fuera del bucle
(1a) en el lado exterior de el titular de la vela (CH1) A continuación,
conecte el otro extremo de la parte inferior de (pb) de repetición
para la otra placa lateral - véase la figura 3.
Instale la segunda parte de cristal para la fijación del la primera fijación
de un extremo del bucle (1b),situada dentro de la titular de la vela (hp)
y luego conecte el otro extremo del lado del bucle correspondiente (2b)
Crystal Mount superior (t), que se ha montado anteriormente.
PASO 5
1
2
R42003crystr-A, R42003crystr-B
bp
3 Repeat process to attach the second R42003CRYSTR-B to other
side of fixture.
3 Repita el proceso para fijar la segunda R42003CRYSTR-B al otro lado
del aparato.
3 Répétez la procédure pour fixer la deuxième R42003CRYSTR-B
de l'autre côté de montage.
