H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com























Assembly Instructions

Item No. 4937

start here

1. Find a clear area in which you can work.
2. Unpack fixture from carton.
3. Carefully review instructions prior to assembly.

*** The construction of this fixture will be accomplished by first
determining the length of stem required, mounting the mounting
strap to the junction box, making all necessary electrical connections,
hanging the fixture from the ceiling, and then installing the glass.

1. Determine the overall length you will need the assembled fixture to be.

2. Determine what stems will be needed to achieve the overall length you

require. (Additional stems are available and can be ordered. Ask your local
Hinkley Lighting representative or visit www.hinkleylighting.com for
information.

3. Install stems by slipping them onto the supply wire of the fixture, threaded

end up, and threading them together.

4. Last slip wires through swivel on canopy (D). Slip canopy along wire and

thread swivel into top of stem – see Drawing 2.

1. Prepare mounting strap (A) for mounting by threading two screws (B)

provided into back of gull wing bracket of mounting strap (A) – see Drawing
1.

• Be sure the holes into which the screws are threaded match the spacing of
holes (D) in the canopy (E) – see Drawing 1 & 2.

2. Mount mounting strap (A) to junction box (J) by using two screws (C).

SAFTEY WARNING: READ WIRING AND GROUND INSTRUIONS (I.S.18)

AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF
DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A
QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE
REQUIREMENTS.

Make electrical connections from supply wire to fixture lead wires. Refer to
instruction sheet (I.S. 18) and follow all instructions to make all necessary wiring
connections. Then refer back to this sheet to continue installation of fixture.

1. Hang the fixture by slipping the holes (D) in the canopy, over the screws (B) in

the mounting strap (A) – see Drawing 2.

2. Thread on ball knobs (3) onto end of screws (B) and tighten to secure fixture

to ceiling.

1. To install glass (3), remove socket ring (4) from socket along with decorative

ring (2).

2. Slip decorative ring (2) back onto threaded portion of socket (1) to secure

glass.

3. Thread socket ring (4) back onto socket (1) to secure glass.

4. Fixture can be lamped accordingly at this time.

Les Instructions D’assemblage

Numéro d’article: 4937

commencez ici

1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballlez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.

*** La construction de ce dispositif sera accompli en déterminant
d’abord la longueur de la tige de besoin, le montage de l’étrier de
montage de la boîte de jonction, toutes les connexions électriques
nécessaires, accrocher le projecteur à partir de plafond, puis
l’installation du verre.

1. Déterminer la longueur totale, vous devrez l’appareil assemblé être.

2. Déterminez ce que les tiges seront necessaries pour attenindre la longueur

totale don’t vous avez besoin. (Tiges supplémentaires sont disponibles et
peuvent être commandés. Demandez à votre représentant local ou visiter
Hinkley Lighting www.hinkleylighting.com pour plus d’informations.

3. Installez les tiges en les glissant sur le fil d’alimentation du luminaire,

extrémité filetée vers le haut, et en les vissant ensemble.

4. Fils dernière se glisser à travers pivotant sur canopée (D). Glissez auvent le

long du fil et le pivot de fil dans le haut de la tige – Voir Schéma 2.

1. Préparer sangle de fixation (A) pour le montage en vissant deux vis (B)

fournies à l’arrière du aile de mouette support de sangle de fixation (A) –
Voir Schéma 1.

• Assurez-vous que kes trous dans les quells les vis sont vissées correspondent à
l’espacement des trous (D) dans la canopée (E) – Voir Schéma 1 & 2.

2. Monter sangle de fixation (A) à la boîte de jonction (J) à l’aide de deux vis

(C).

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (I.S.18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE.

Effectuez les connexiones électriques du câble d’alimentation à fils de connexion du
projecteur. Reportez-vous à la feuille d’instruction (I.S. 18) et suivez toutes les
instructions pour effectuer tous les branchements nécessaires. Puis se référer à cette
fiche pour continuer l’installation du projecteur.

1. Suspendez l’appareil en glissant les trous (D) dans la canopée, sur les vis (B)

dans la sangle de fixation (A) – Voir Schéma 2.

2. Discussion sur les boutons de billes (3) sur l’extrémité de la vis (B) et serre

pour sécuriser luminaire au plafond.

1. Pour installer verre (3), retirer la bague douille (4) de la douille avec anneau

decorative (2).

2. À bague decorative (2) en arrière sur la partie filetée de la douille (1) pour

fixer le verre.

3. Anneau de prise de filetage (4) de retour sur la douille (1) pour fixer le verre.

4. Fixture peut être lamped en consequence à ce moment.

Instrucciones De Montaje

Número del artículo: 4937

empezar aquí

1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente la Instrucciones antes del montaje.

*** La construcción de este aparato se llevará a cabo mediante la
determinación de la primera longitud del tallos es necesario, el montaje
de la correa de montaje de la caja de conexiones, por lo que todas las
conexionse el’ectricas necesarias, el aparato de la que cuelga del techo,
y luego la instalación del vidrio.

1. Determine la longitude total que tendrá el aparato montado ser.

2. Determinar qué necesitarían los tallos para lograr la longitude total que

usted require. (Tallos adicionales están disponibles y se pueden solicitar.
Pregunte a su representante local o visite Hinkley Lighting
www.hinkleylighting.com de inforamación.

3. Instale las espigas por el deslizamiento de ellos en el cable de alimentación

del aparato, extreme roscado, y enhebrar juntos.

4. Últimos deslizamiento cables a través de giro en la campana (D). Deslice

canopy lo largo del alambre y giro hilo en la parte superior del tallo – Véase
la Figura 2.

1. Preparar cinta de montaje (A) para el montaje roscando los dos tornillos (B),

siempre en la parte posterior de ala de gaviota soporte de la correa de
montaje (A) – Véase la Figura 1.

• Asegúrese de que los agujeros en los que se enroscan los tornillos
coincidan con el espaciamiento de los agujeros (D) en el dosel (E) – Véase la
Figura 1 & 2.

2. Montar la correa de montaje (A) a la caja de conexiones (J) utilizando dos

tornillos (C).

ADVERTENCIA DE SEGURIDAD: LE LAS INSTRUCCIONES DE

CABLEADO Y LA TIERRA (I.S.18), E INSTRUCCIONES ADICIONALES.
APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA
INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON
UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISTOS
DEL CÓDIGO.

Hag alas conexiones eléctricas de los cables de alimentación a los cables
conductors accesorio. Consulte la hoja de instrucciones (I.S. 18) y siga las
instrucciones para hacer todas las conexiones necesarias. A continuación, hacer
referencia a esta hoja para continuar con la instalación del aparato.

1. Cuelgue el aparato por el deslizamiento de los orificios (D) en el dosel, sobre

los tornillos (B) en el estribo de montaje (A) – Véase la Figura 2.

2. Tema de las perillas de bola (3) en el extremo de los tornillos (B) y apriete

para asegurar luminaria al techo.

1. Para instalar vidrio (3), quite el anillo conector (4) del zócalo junto con el

anillo decorative (2).

2. Deslice el anillo decorativo (2) de Nuevo en la parte roscada de enchufe (1)

para asegurar vidrio.

3. Anillo conector de rosca (4) de vuelta a socket (1) para asegurar vidrio.

4. Accesorio se puede lamped en consecuencia en este momento.

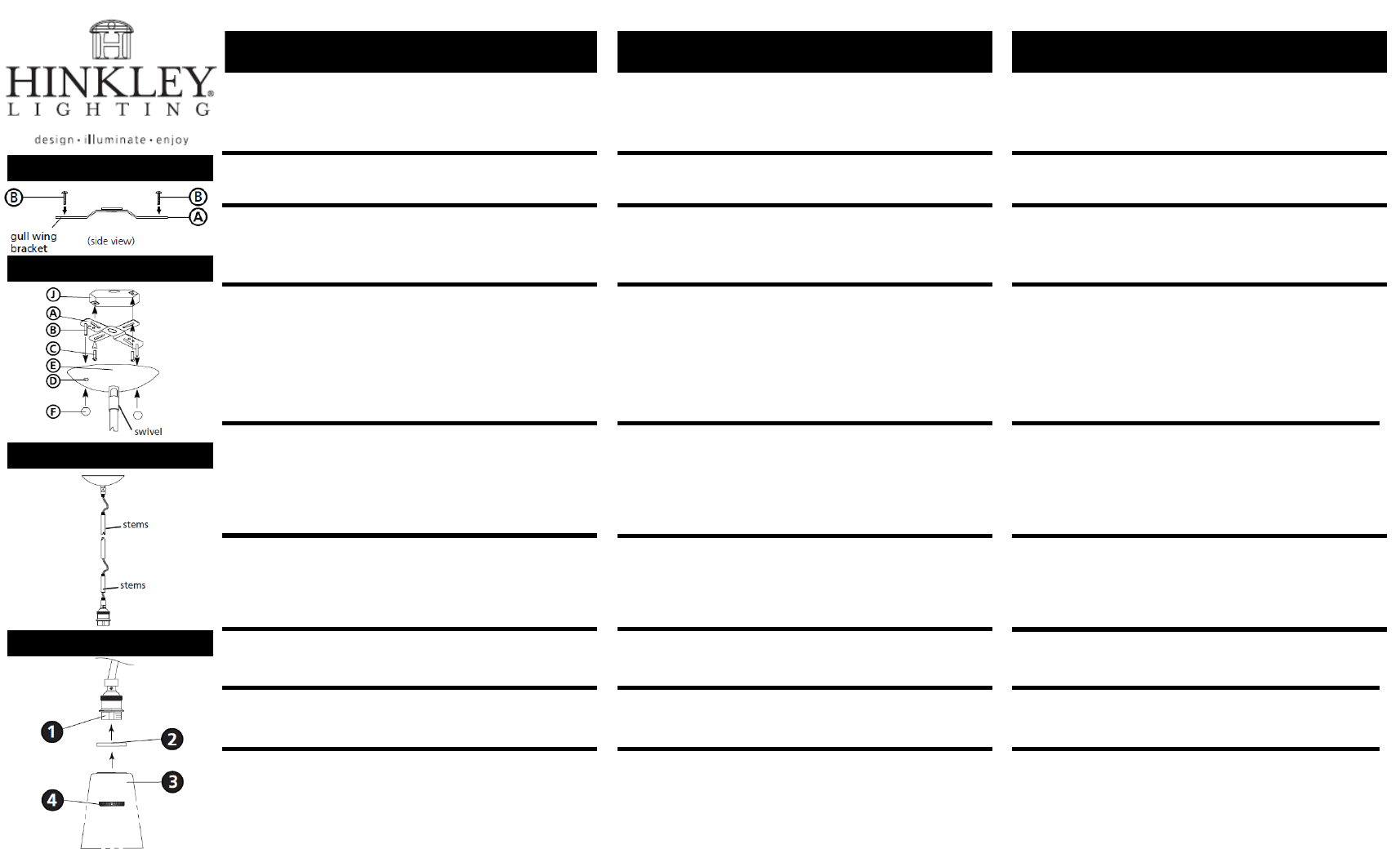

Drawing 1 – Strap Detail

Drawing 2 – Fixture Mounting

Drawing 3 – Stem Installation

Drawing 4 – Glass Installation
