WORLD-BEAM
®
QS30AF Adjustable-Field Sensor
10
P/N 111384 rev. D
Banner Engineering Corp.
•
Minneapolis, MN U.S.A.
www.bannerengineering.com • Tel: 763.544.3164

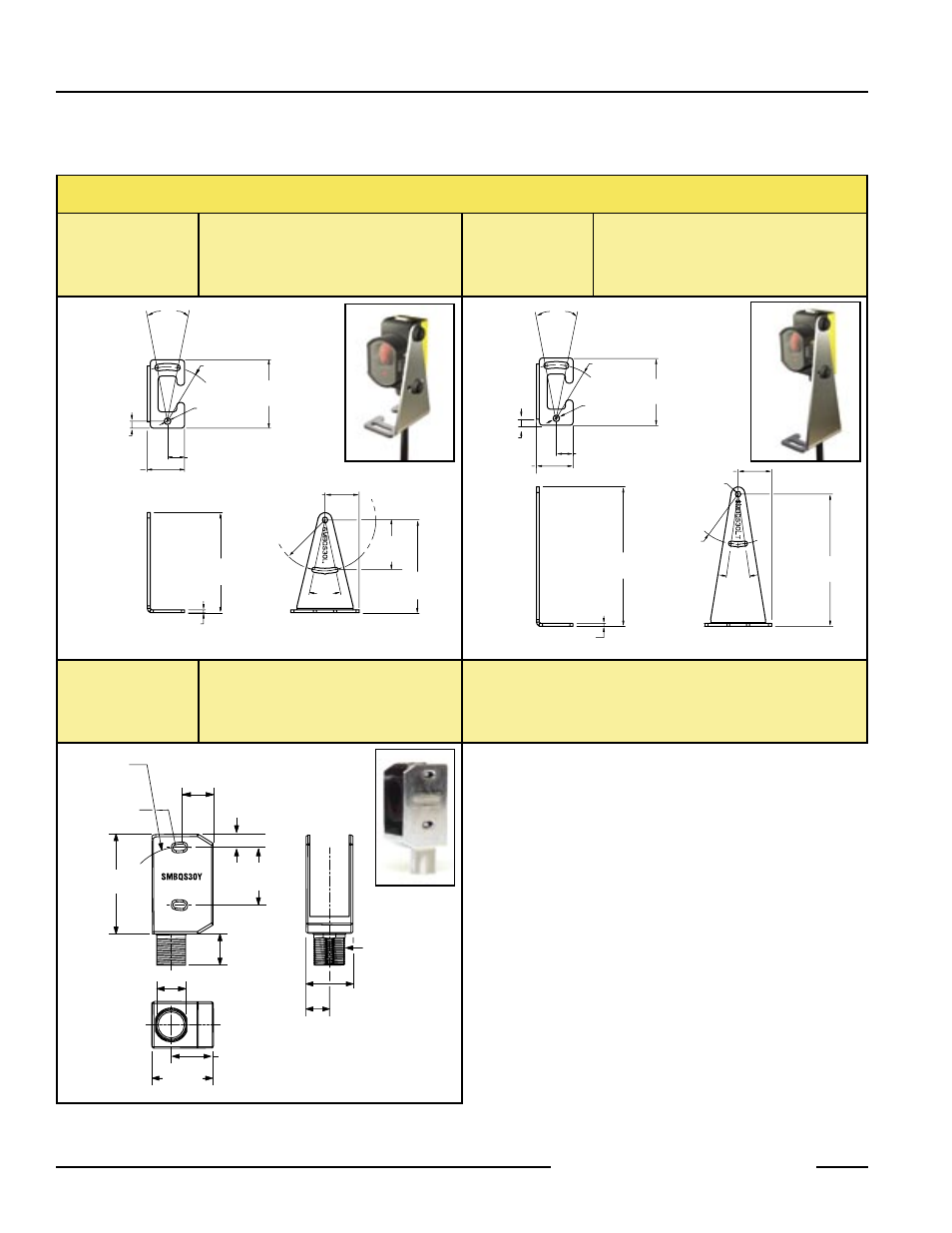

Brackets
SMBQS30L
• 14-gauge, stainless steel right-angle
bracket for cable models
• Clearance for M4 (#8) hardware
• ± 12° tilt adjustment
SMBQS30LT
• 14-gauge stainless steel for QD models with
right-angle cables
• Tall right-angle mounting bracket
• ± 8° tilt adjustment
SMBQS30Y
• Heavy-duty die-cast bracket
• M18 vertical mounting option
• ± 8° tilt adjustment with cabled units
• Nuts and lockwasher included
Other Compatible Mounting Brackets:
• SMB30MM
• SMB30SC
• SMB30A
64.4mm
[2.54"]
1.9mm
[0.07"]
4.5mm
[0.18"]
24.0mm
[0.95"]
11.0mm
[0.43"]
ø4.3mm
[ø0.17"]
44.0mm
[1.73"]
22.0mm
[0.87"]
24
°
R35.0mm
[R1.38"]
59.4mm
[2.4"]
R33.0mm
[R1.3"]
20
°
33.0mm
[1.3"]
4.5mm
[0.18"]
24.0mm
[0.95"]
11.0mm
[0.43"]
ø4.3mm
[ø0.17"]
44.0mm
[1.73"]
R35.0mm
[R1.38"]
1.9mm
[0.07"]
22.0mm
[0.87"]
16
°
R1.7mm
[R0.07"]
R33.0mm
[R1.3"]
91.4mm
[3.60"]
86.4mm
[3.4"]
20
°
16.35 mm
(0.64")
24.0 mm
(0.94")
35.0 mm
(1.38")
13.3 mm
(0.52")
26.5 mm
(1.04")
18.0 mm
(0.71")
56 mm
(2.20")
7.0 mm
(0.28")
33 mm
(1.30")
17.0 mm
(0.67")
M18 X 1
4 X Ø 3.3 mm
(0.13")
2 X R 33.0 mm
(1.30")
