Montaje de la consola de soporte
6.2001.070
1
2
3
4
5
6

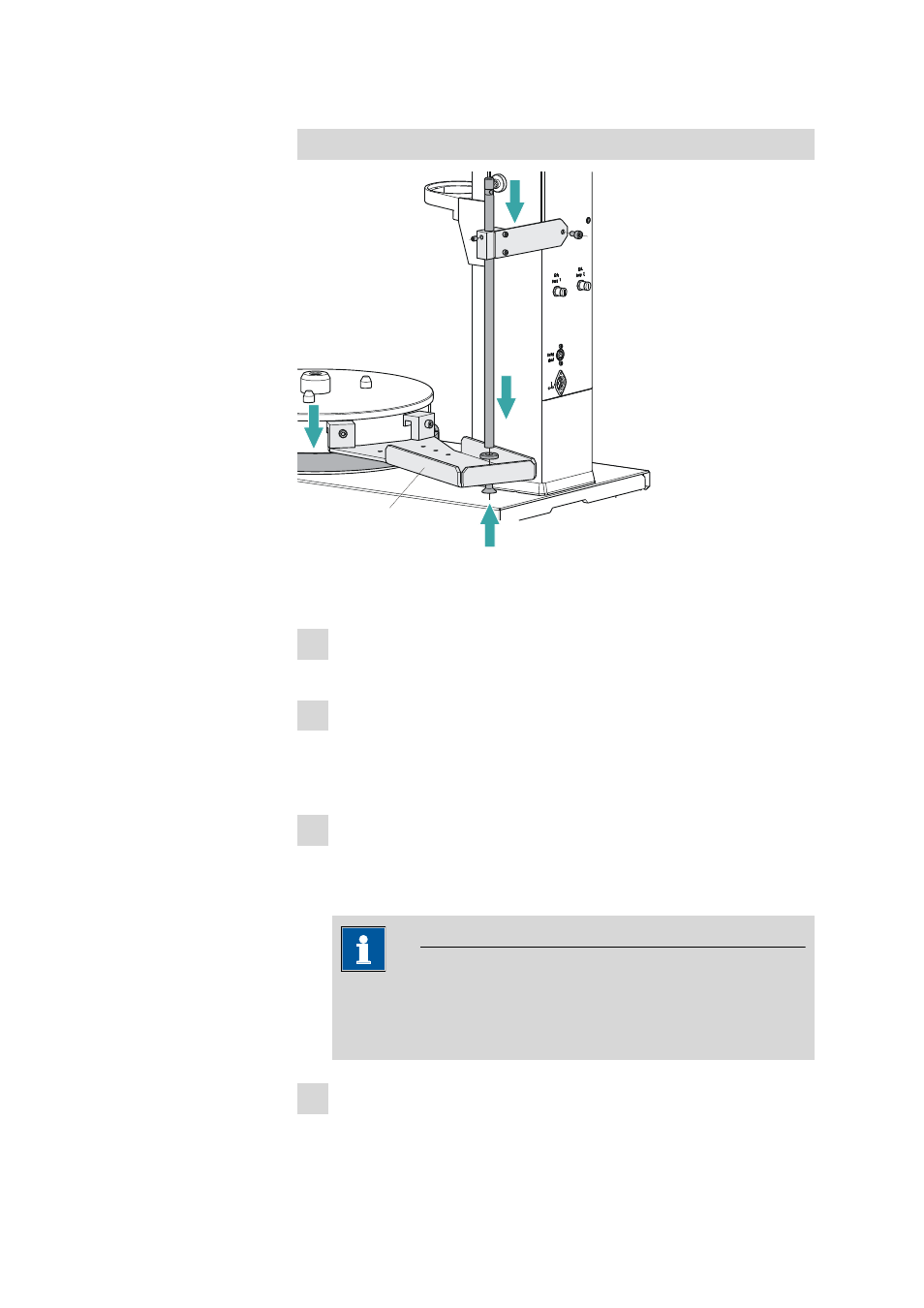

Figura 32 Montaje de la consola de soporte
Proceda de la siguiente forma:
1 Introduzca el tornillo avellanado que se proporciona desde abajo en
la apertura del extremo posterior de la bancada.
2 Disponga la arandela de sujeción (con la cara plana hacia arriba)
sobre el tornillo avellanado y atornille la barra de soporte con él. 815
Robotic USB Sample Processor XL incluye la llave hexagonal necesaria
para ello.
3 Cuelgue la bancada con las abrazaderas en el riel de sujeción del
plato giratorio. Deslice toda la consola de soporte tanto como puede
hacia la torre. Fije las abrazaderas al riel de sujeción con una llave
hexagonal.
Nota
Pueden ponerse p. ej. un agitador magnético y una célula de
medida sobre la barra de soporte antes de fijar la consola de
soporte a la torre.
4 Guíe el puntal desde arriba por encima de la barra de soporte.
