3.4 Montar el Swing Head al Sample Processor ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
22 ￭￭￭￭￭￭￭￭ 815 Robotic USB Sample Processor XL
3.4.3 Montar el refuerzo del brazo giratorio
En aquellos casos en los que es necesario soportar y quitar un filtro o una
punta de pipeteado en el brazo giratorio, se debe montar un refuerzo de
brazo giratorio 6.2058.090. El refuerzo ofrece una resistencia estable
al brazo giratorio al soportar o quitar la herramienta utilizada e impide que
se doble.
El refuerzo se debe colocar antes de montar un brazo giratorio. Proceda
de la siguiente forma:
2
1
6.2058.090

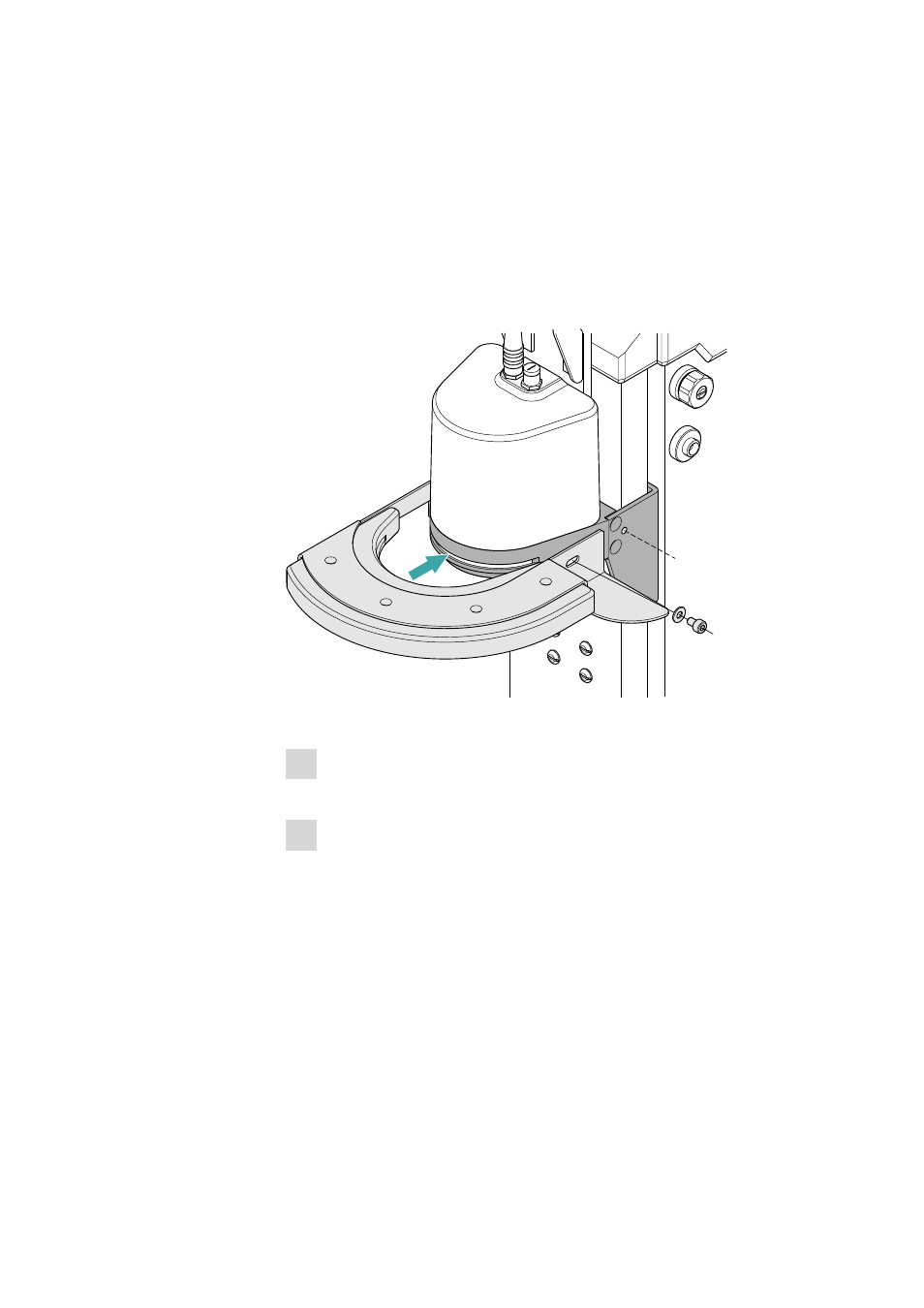

Figura 12 Montar el refuerzo del brazo giratorio 6.2058.090
1 Desplace el refuerzo desde delante sobre la placa de soporte del
Swing Head.
2 Atornille bien el refuerzo a la guía del elevador con los tornillos sumi-
nistrados.
