3.4 Montar el Swing Head al Sample Processor ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
18 ￭￭￭￭￭￭￭￭ 815 Robotic USB Sample Processor XL
Conectar el Swing Head
La toma de conexión (Mini-DIN) para el accionamiento Swing Head se
encuentra en la parte posterior de la torre, junto al conector de agitador.

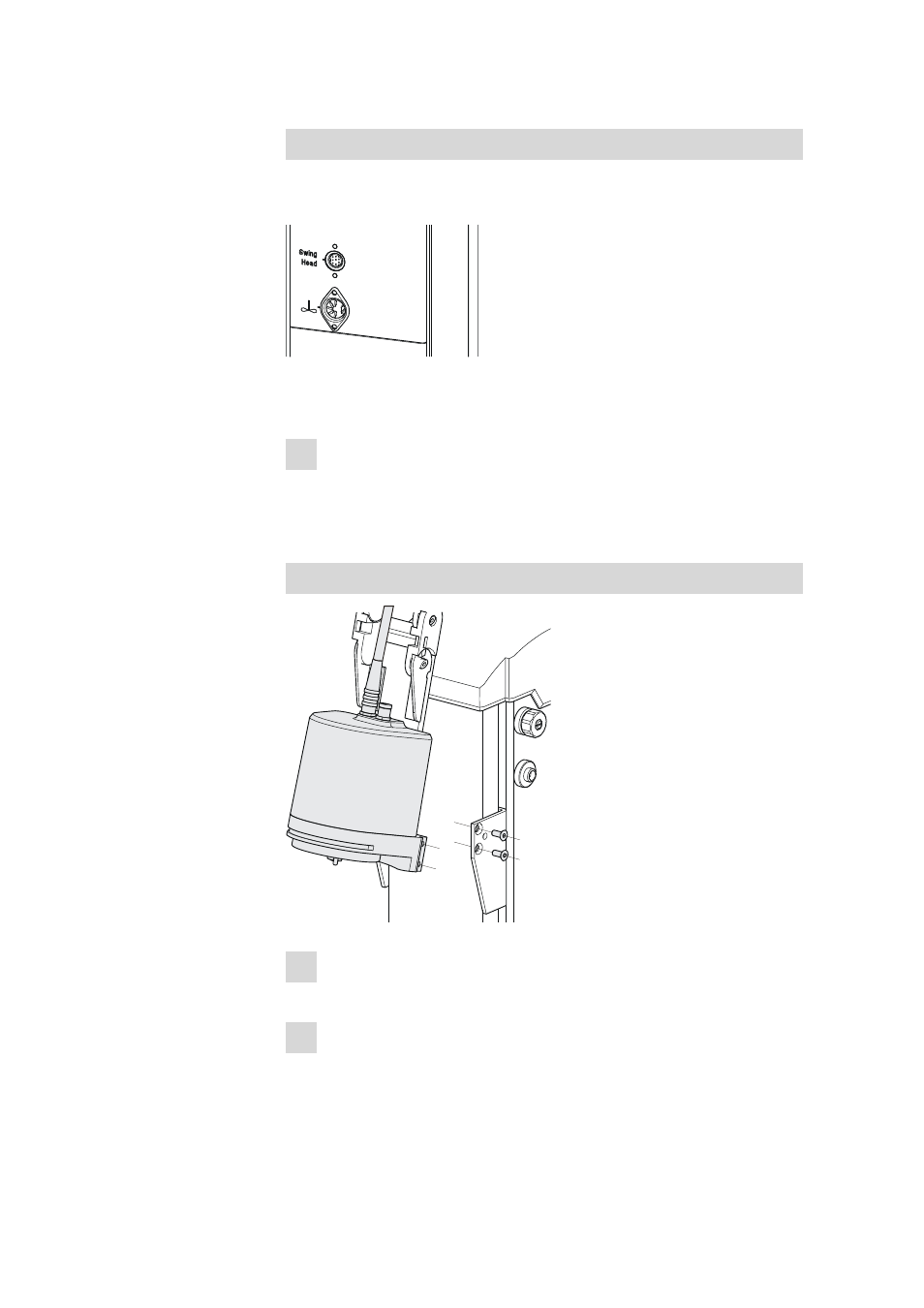

Figura 8 Conexión de Swing Head
Conectar el Swing Head del siguiente modo:
1 Cómo enchufar el cable
￭ Pase el cable de conexión del Swing Head por la cadena para guía
automática de la torre (véase Capítulo 3.4.2, página 20).
￭ Conecte el enchufe Mini-DIN en la toma "Swing Head".
Montar el Swing Head
1
2
3
4
1 Atornille bien el Swing Head a la placa de soporte de la cadena para
guía automática con dos tornillos avellanados V.024.4012.
2 Fije el Swing Head entre las mordazas de guía.
