2.2 Panel posterior ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
12 ￭￭￭￭￭￭￭￭ 815 Robotic USB Sample Processor XL
1 Distribuidor
Para equipo de lavado. 2 Bomba de diafragma
Bomba 1.
3 Conector de bomba
Bomba 2. Para una bomba externa. 4 Válvula de bomba
5 Conector para Swing Head
Tomas Mini DIN (de 9 polos). 6 Conector de agitador
Toma DIN. Para agitador de hélice (802 Sti-
rrer) o agitador magnético (741 Stirrer).
7 Panel posterior con conectores 8 Símbolo de advertencia
(véase Capítulo 1.4.4, página 8)
T1 Torre 1
En un modelo de 2 torres.
T2 Torre 2
En un modelo de 2 torres.
2.2 Panel posterior
USB 2
USB 1 Contr.
MSB 1
MSB 2 MSB 3
Made by Metrohm
Herisau Switzerland
P: 115W U: 100 - 240 V f: 50 - 60 Hz WARNING - Fire Hazard -
For continued protection replace only
with the same type and rating of fuse
Nr
.
1 2 3 4 5

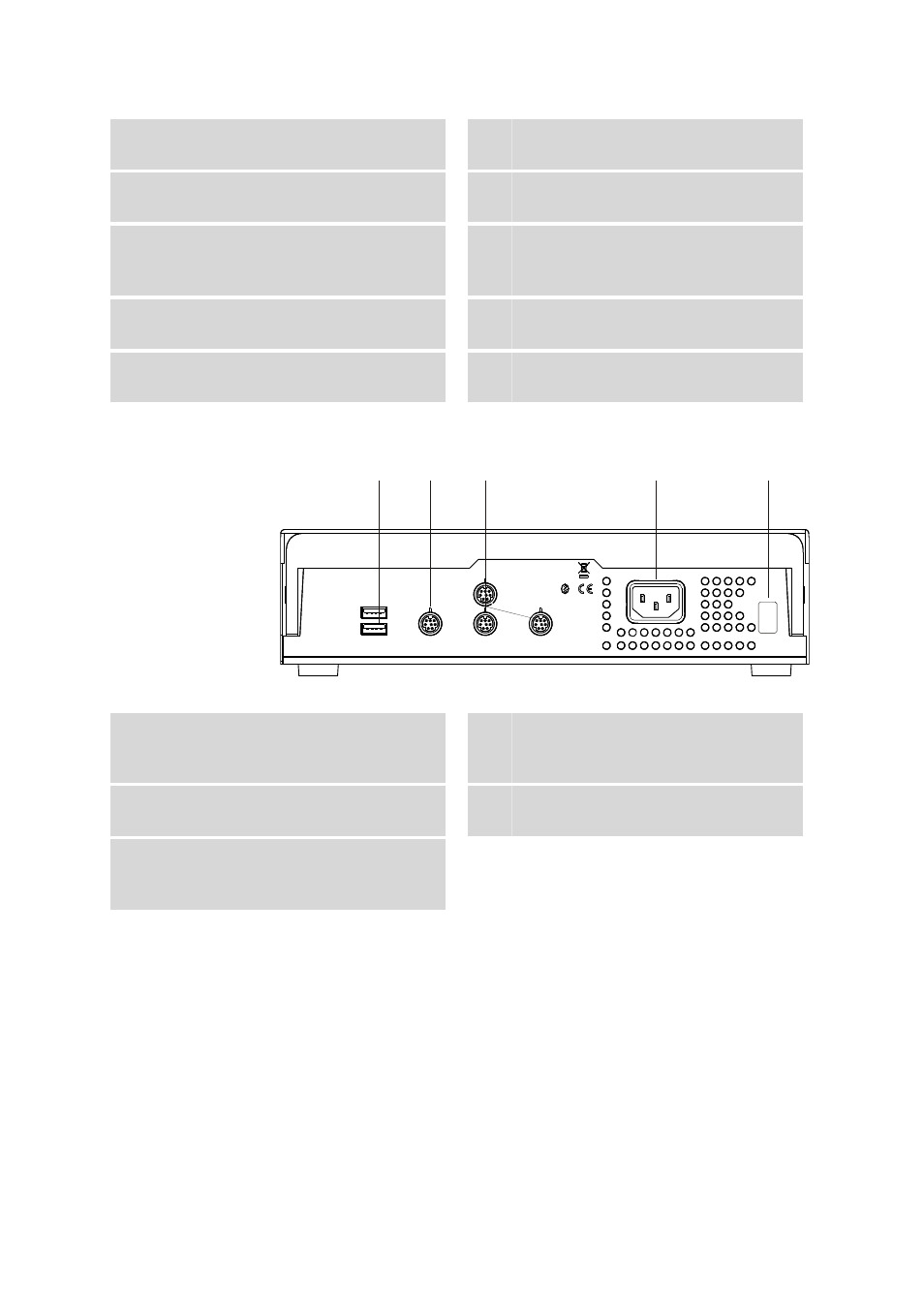

Figura 4 Regleta de clavijas
1 Conectores USB 2 Conector controlador
Para conexión al ordenador o Touch Con-
trol.
3 Conectores MSB
Para agitador, dosificador, Remote Box. 4 Toma de conexión a la red
5 Placa de características
Contiene datos sobre la tensión de red y el
número de serie.
