￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Instalación
815 Robotic USB Sample Processor XL ￭￭￭￭￭￭￭￭ 27
Nota
Procure no girar excesivamente la polea motriz y, con ello, ejercer
presión sobre el accionamiento.
3 Atornille bien el brazo giratorio al Swing Head con los tornillos y las
arandelas suministrados.
3.7 Brazos giratorios con sensor de vasos
Por motivos de seguridad, se puede detectar la presencia de un vaso en la
gradilla de muestras de un Sample Processor. Por ello, algunos modelos
de brazo giratorio están equipados con un sensor de vasos.
6.1462.150
1
2
3

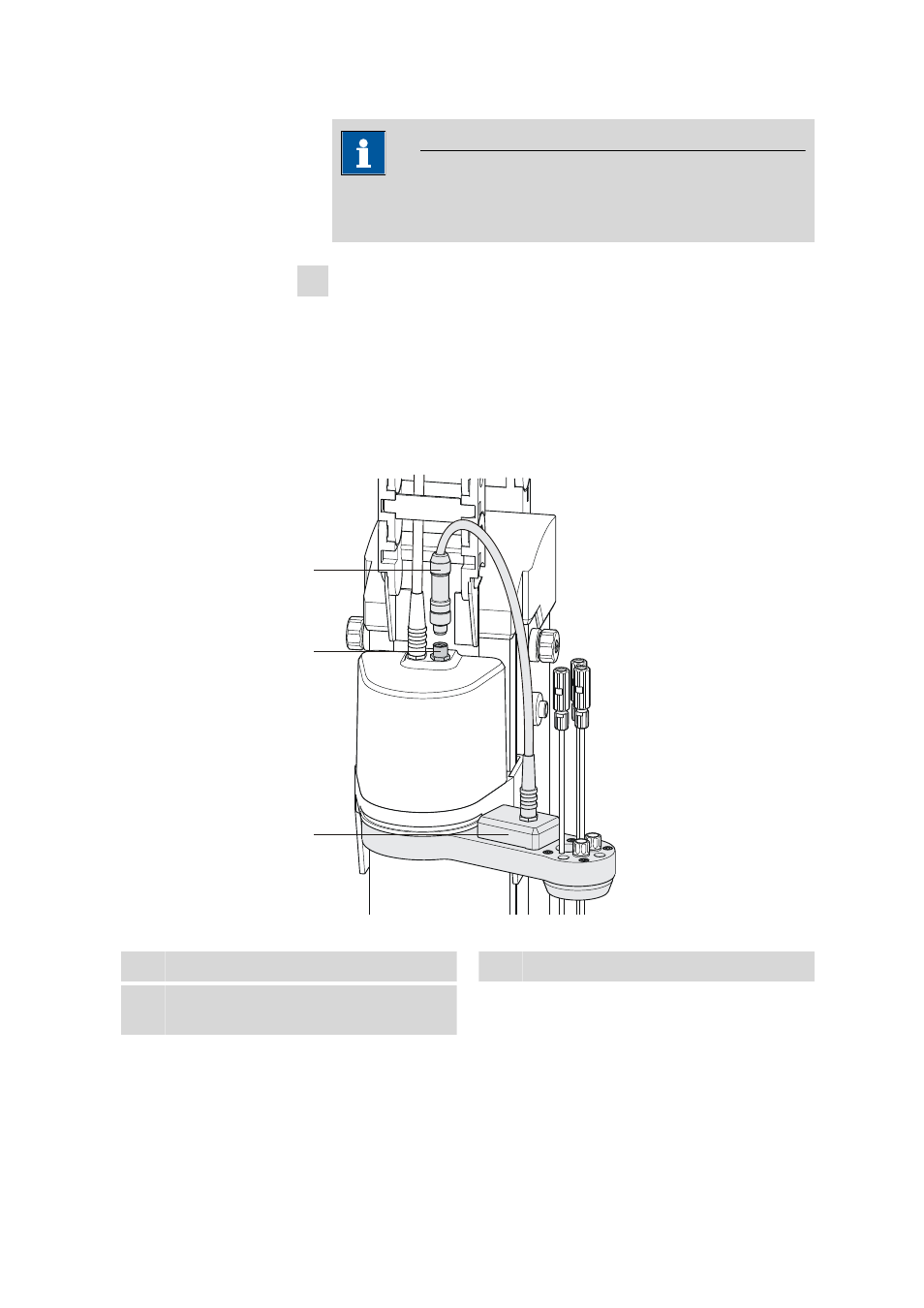

Figura 17 Conectar el sensor de vasos (ejemplo 6.1462.150)
1 Enchufe del cable de conexión 2 Toma de conexión al 786 Swing Head
3 Sensor de vasos
Sensor de contacto según el principio Piezo
Un brazo giratorio con sensor de vasos se monta tal y como se ha descrito
en la página 25. El cable del sensor se debe conectar con el aparato apa-
gado.
