￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Instalación
815 Robotic USB Sample Processor XL ￭￭￭￭￭￭￭￭ 19
3 Atornille bien el Swing Head a las mordazas de guía con los tornillos
que se han quitado antes.
4 Coloque el cable de conexión en la cadena para guía automática
(véase Capítulo 3.4.2, página 20).
Montar el Swing Head con extensión de torre
En determinadas aplicaciones puede ser necesario montar el 815 Robotic
USB Sample Processor XL en una posición más elevada. Con este fin, se
puede montar una extensión de torre 6.2058.010 en el elevador.
Desmonte primero el soporte del cabezal de titración (véase Capítulo
3.4.1, página 17). A continuación, proceda de la siguiente forma:
1 Fije la extensión de torre a la guía del elevador del Sample Processor
según la siguiente figura y atorníllela con los tornillos suministrados.
1

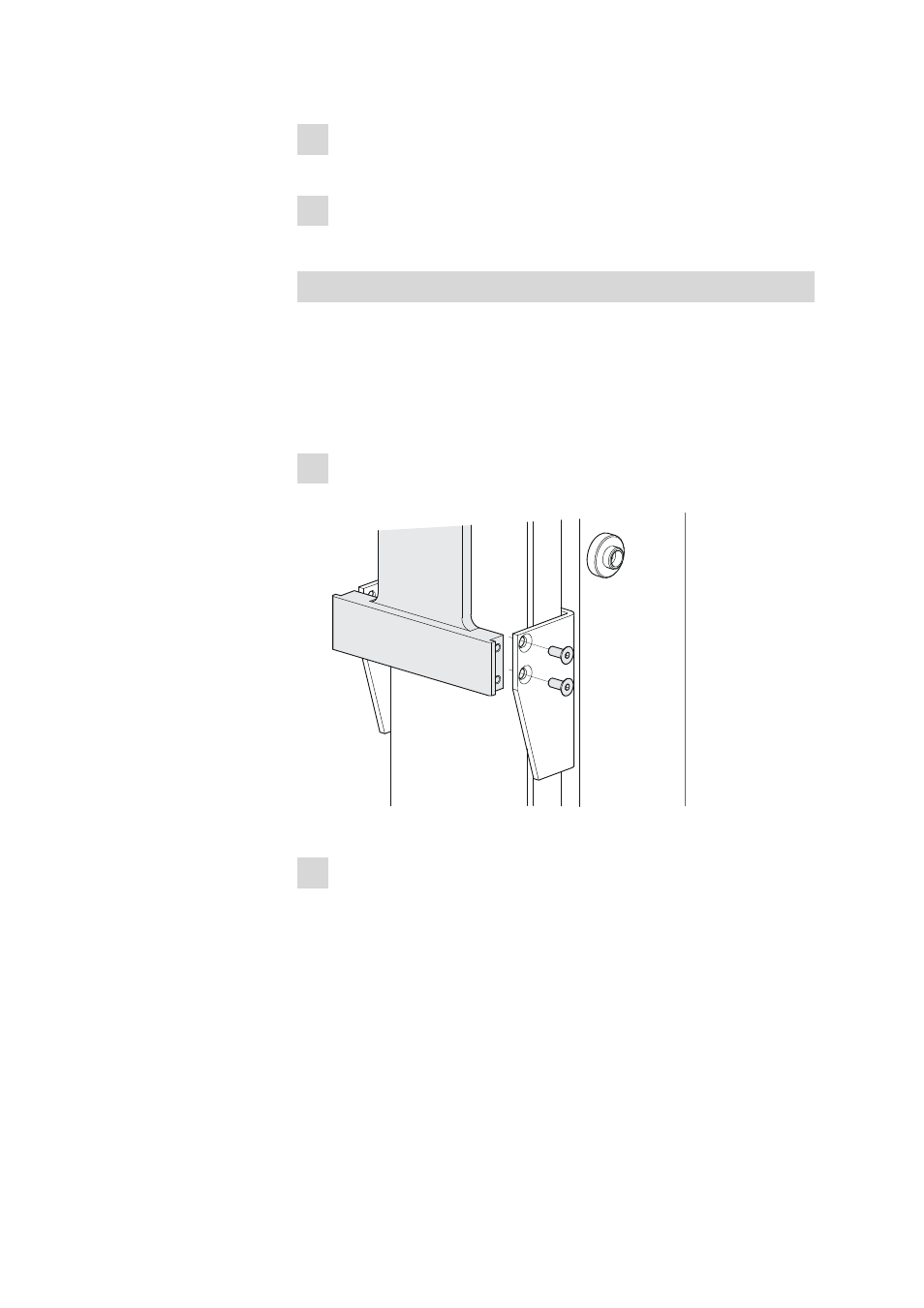

Figura 9 Montar la extensión de torre
2 Atornille bien el Swing Head a la placa de soporte de la cadena para
guía automática con dos tornillos avellanados V.024.4012.
