22 Kit adattatore per finestratura del terminale PanelView 1400e Touchscreen
Publication 2711P-IN011C-MU-P - March 2007
Fissare il terminale alla cornice adattatrice
1. Inserire il nuovo terminale nel frontale della custodia fino a quando la
guarnizione del terminale risulta allineata con la cornice adattatrice.
2. Installare le 8 clip di montaggio (2 in alto, 2 in basso, 2 ai lati).
Le estremità delle clip di montaggio vanno ad inserirsi nelle fori del
terminale. Le clip superiori e quelle inferiori si avvitano direttamente alla
cornice.
3. Stringere a mano le viti delle clip di montaggio fino a quando la guarnizione
aderisce uniformemente alla superficie di montaggio.
4. Utilizzando la chiave dinamometrica, stringere le viti delle clip di montaggio
in base ai valori di coppia forniti nelle istruzioni per l'installazione del nuovo
terminale.
Ciт и necessario per mantenere il grado di protezione NEMA Tipo 4X. Non
stringere troppo.
AVVERTENZA
Avvitare le clip di montaggio con una coppia di serraggio adeguata per fornire
una corretta tenuta e per evitare potenziali danni al terminale. Allen-Bradley
non si assume alcuna responsabilità per danni al terminale o ad altre
apparecchiatura poste all'interno della custodia provocati da acqua o agenti
chimici e riconducibili ad una errata installazione.

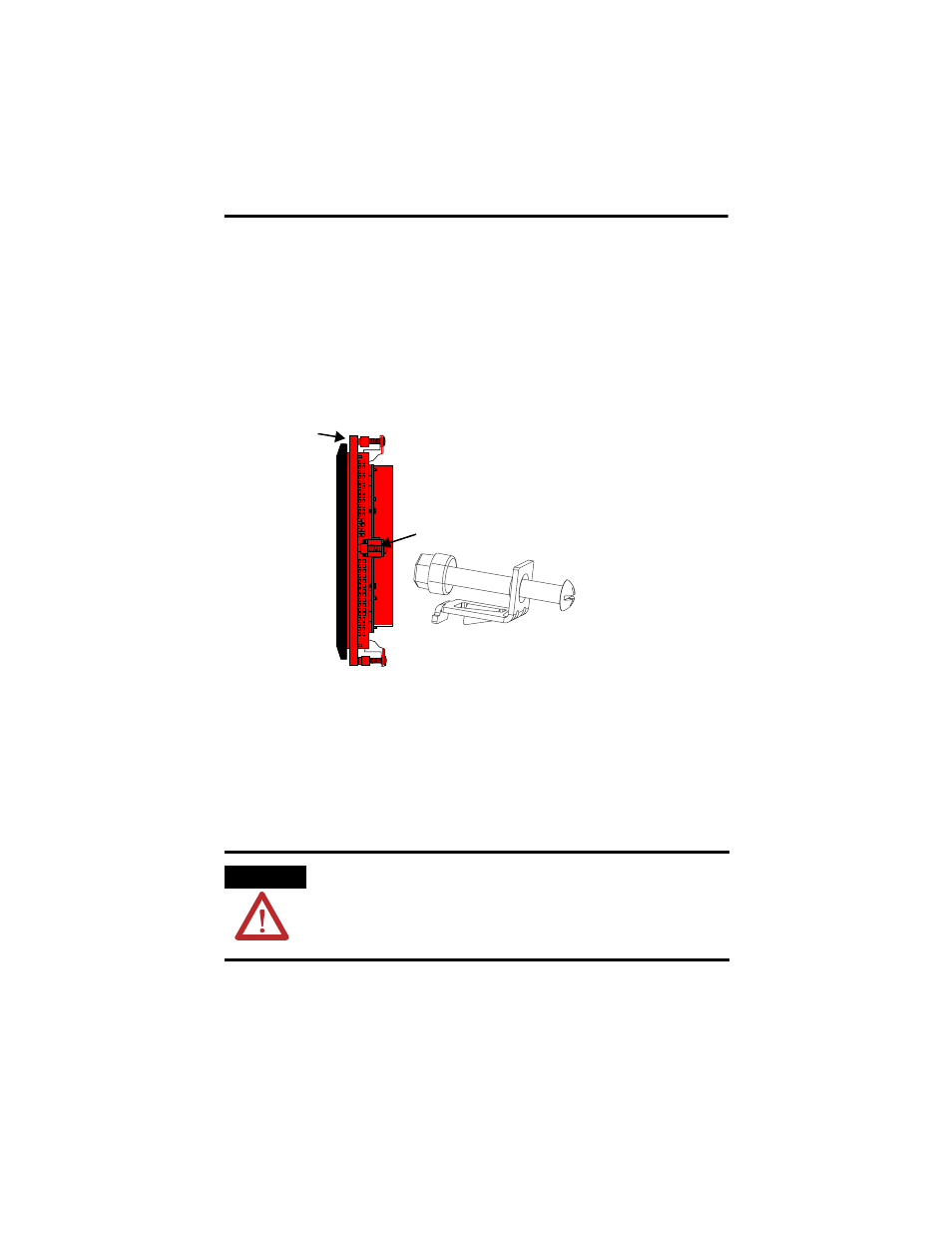

Cornice adattatrice
Clip di montaggio
