Francais, Notice d’installation – Rockwell Automation 2711-NP3 Panel Mounting Studs for PanelView 1400 Terminals User Manual
Page 4
Packing Data
PK
Goujons de fixation sur panneau
(référence 2711-NP3)
Ce paquet de goujons de fixation (référence 2711-NP3) contient dix-huit goujons.
Utiliser ces goujons pour le montage d’un :
•
terminal opérateur PanelView 1400 à touches (18 goujons utilisés)
•
terminal opérateur PanelView 1400 tactile (12 goujons utilisés)
•
ordinateur industriel 6180 (18 goujons utilisés)
Installation des goujons de fixation
1. Découper une ouverture dans le panneau à l’aide de la découpe livrée dans ce
paquet. Percer avec précaution les trous de 6 mm (7/32) pour les goujons.
2. Installer les goujons de fixation (référence 2711-NP3) à l’aide d’une douille
de 6 mm (7/32). Tourner dans le sens des aiguilles d’une montre jusqu’à
obtenir un couple approximatif de 0,116 m
Skgf.

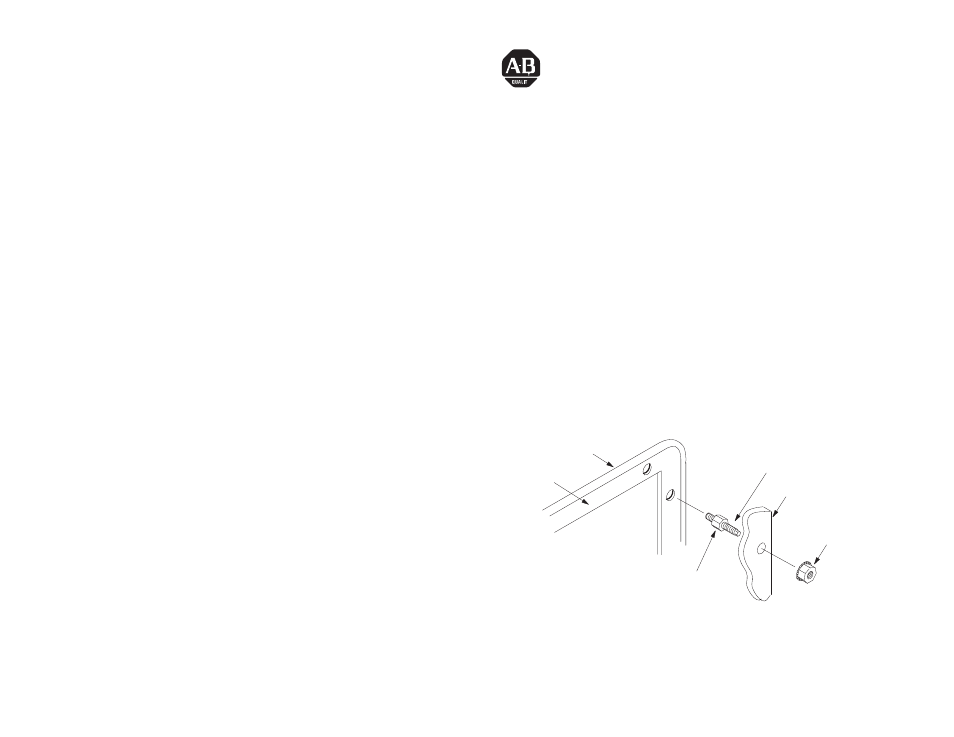

Goujon de fixation
Encadrement
Joint
Cale d’espacement
Ecrou auto-bloquant
Panneau ou armoire
Notice d’installation
