12 Kit d’adaptation de découpe
Publication 2711P-IN021A-MU-P

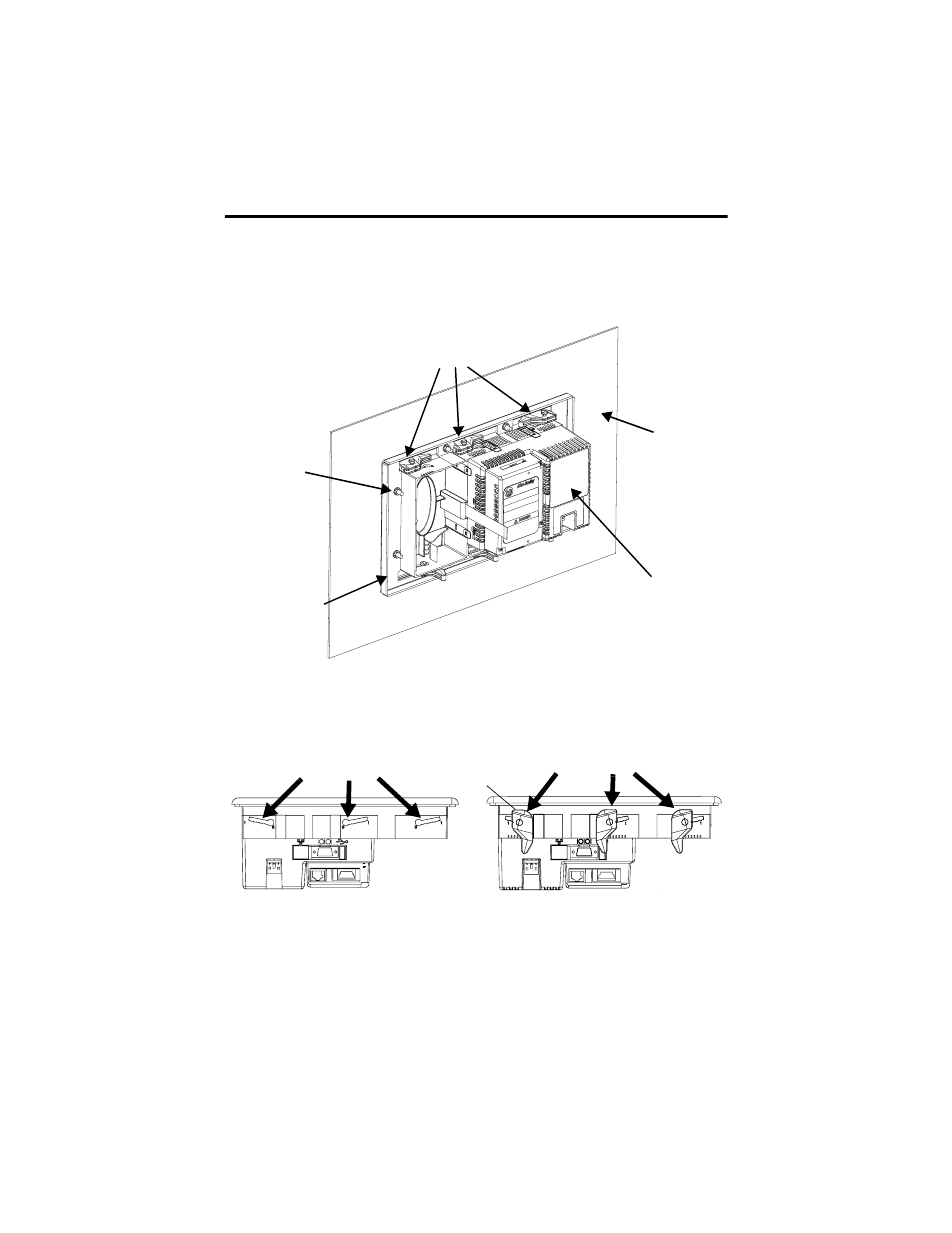

Fixation du terminal à la plaque d’adaptation
1. Placez le nouveau terminal dans l’ouverture de manière à ce que son joint affleure la
plaque d’adaptation.
2. Introduisez les 6 attaches de fixation dans les encoches situées sur le terminal (comme
illustré ci-dessous) et faites-les glisser jusqu’à que la partie plate des attaches soit en
contact avec la surface du panneau.
3. Une fois toutes les attaches en place, faites-les glisser d’un ou deux crans
supplémentaires jusqu’à ce que vous entendiez un déclic.
Plaque
d’adaptation
arrière
Ecrou et
rondelle
Arrière
du panneau
ou de l’armoire
Attaches de fixation
Arrière du terminal
PanelView Plus 600
à clavier et à
clavier/dalle tactile
Attaches de fixation
Encoches
de fixation
Partie plate de l’attache
