30 Kit de adaptador de corte
Publicación 2711P-IN021A-MU-P

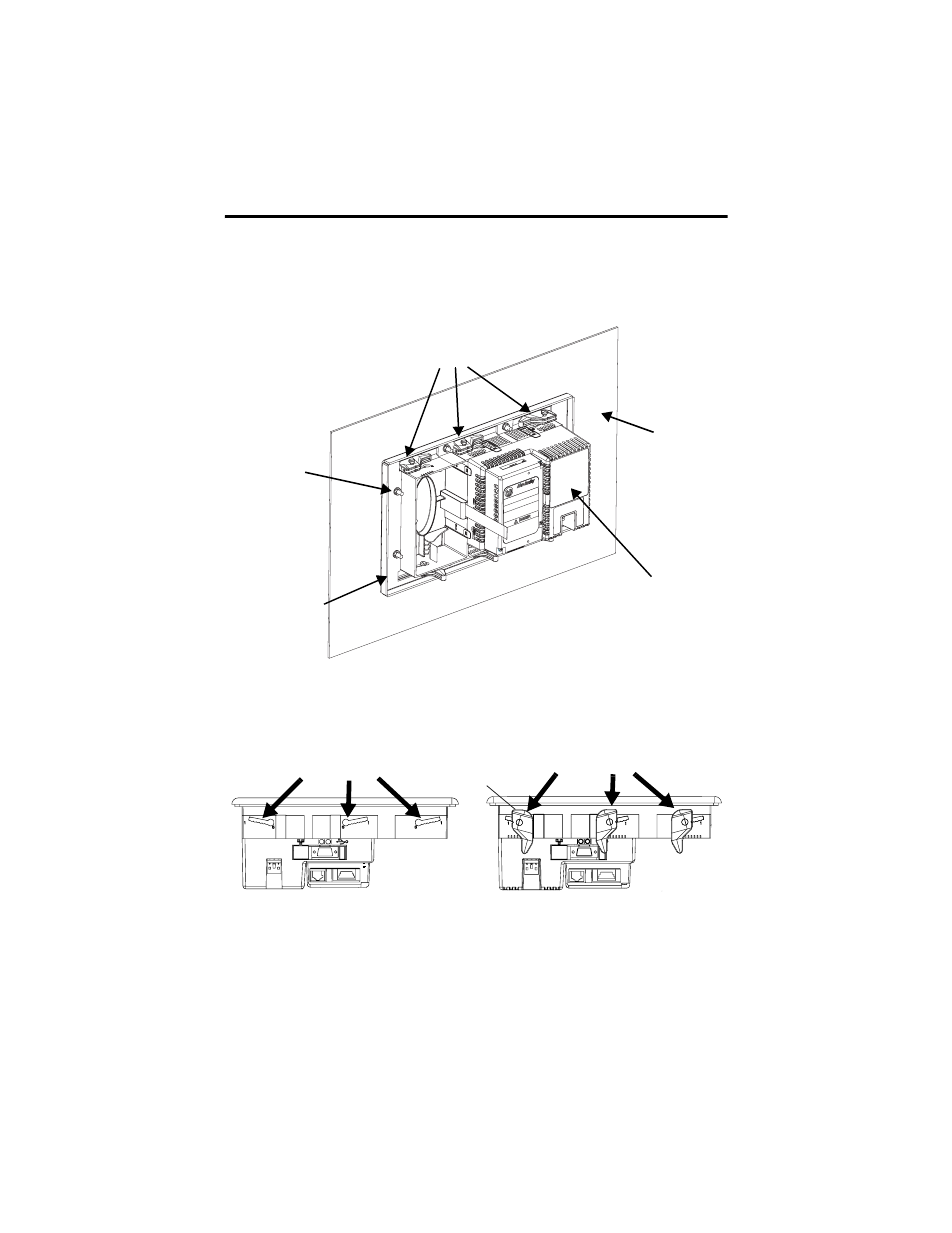

Acople el terminal a la placa adaptadora
1. Inserte el nuevo terminal en la parte frontal del envolvente hasta que la
empaquetadura del terminal quede al ras con la placa adaptadora.
2. Inserte las 6 palancas de montaje en las ranuras de montaje del terminal (como se
muestra a continuación). Deslice cada palanca hasta que el lado plano de la palanca
quede en contacto con la superficie del panel.
3. Una vez que las palancas están ubicadas, deslice cada una de ellas una o dos muescas
más hasta que escuche un clic.
Abrazadera de
placa adaptadora
trasera
Tuerca y
arandela
Parte trasera
del panel o
envolvente
Palancas de montaje
Parte trasera del
terminal PanelView
Plus 600 de teclado, o
teclado/pantalla táctil
Palanca de montaje Ranuras de montaje
Lado plano de la palanca
