12 Schede CompactFlash
Publication 2711P-IN008C-MU-P - March 2007
Per installare la scheda di memoria in un PanelView Plus o PanelView Plus CE:
3. Localizzare lo slot della scheda posto sul fianco del terminale.
4. Inserire la scheda nell'apposito slot e premere per bloccarla in posizione.
• Per i terminali PanelView Plus 400 e 600, inserire la scheda con il logo
Allen-Bradley rivolto verso il display.
• Per i terminali PanelView Plus 700 - 1500 e PanelView Plus CE, inserire la
scheda con il logo rivolto dalla parte opposta del display.
Per installare la scheda di memoria in un PC:
1. Inserire la scheda nell'adattatore (2711P-RCH) con entrambi i simboli
Allen-Bradley rivolti verso la stessa direzione.
2. Inserire la scheda e l'adattatore nello slot PCMCIA. La scheda verrà
visualizzata come una nuova unità.
Per rimuovere la scheda di memoria da un PanelView Plus, un PanelView Plus CE
e da un PC:
1. Premere il pulsante Eject posto sopra lo slot della scheda. Quando il
pulsante fuoriesce, premerlo di nuovo per fare uscire la scheda.
I terminali PanelView Plus 400/600 non dispongono di un pulsante di
espulsione. Afferrare la scheda con le dita ed estrarla dallo slot.
2. Rimuovere la scheda di memoria dallo slot.
ATTENZIONE
Non forzare la scheda nello slot. I pin del connettore potrebbero danneggiarsi.

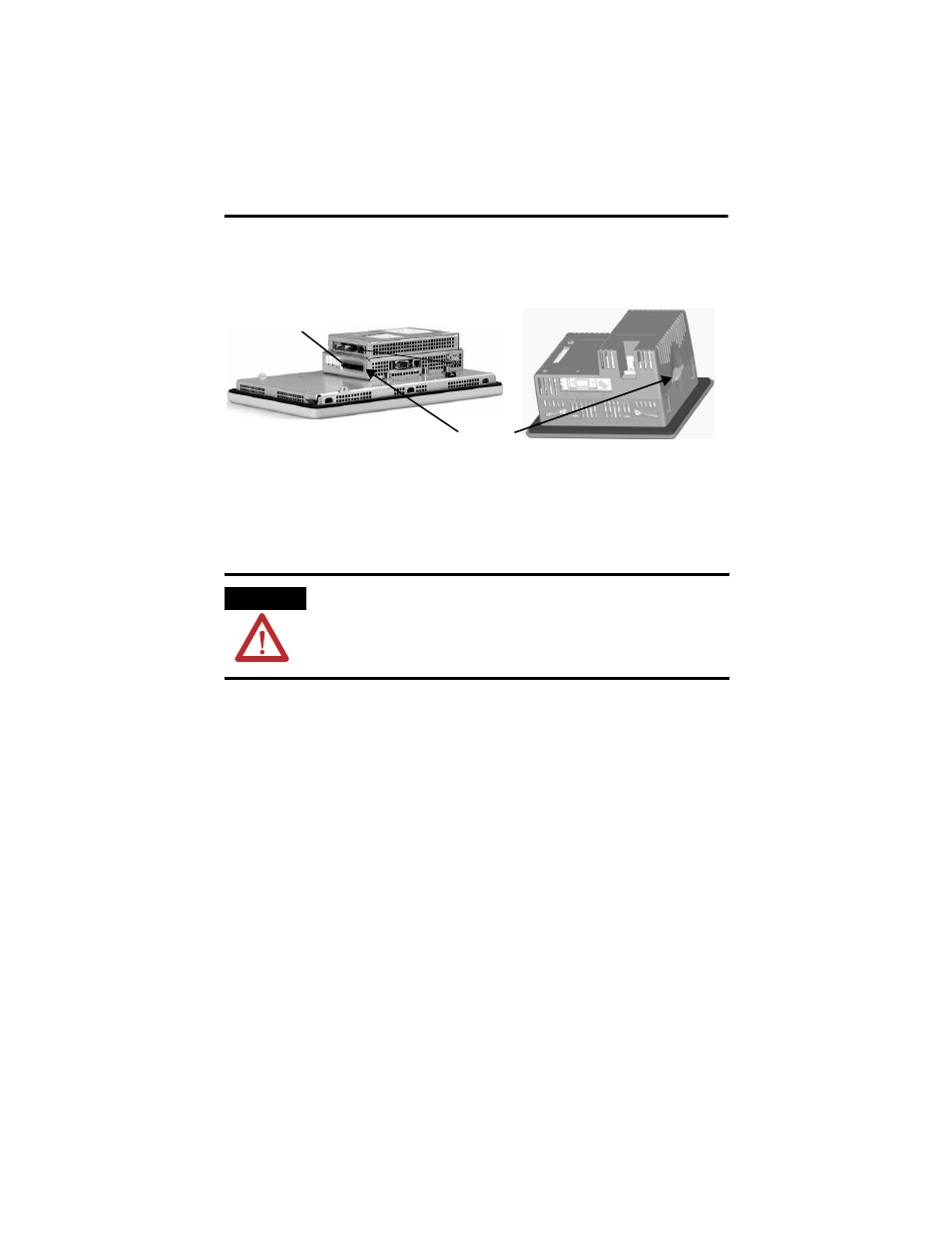

Slot
scheda CF
Pulsante di
espulsione
