Diagramm des Anschlusskabels
Verbinden des MobileView MT750- oder G750-Terminals mit dem
Anschlusskasten

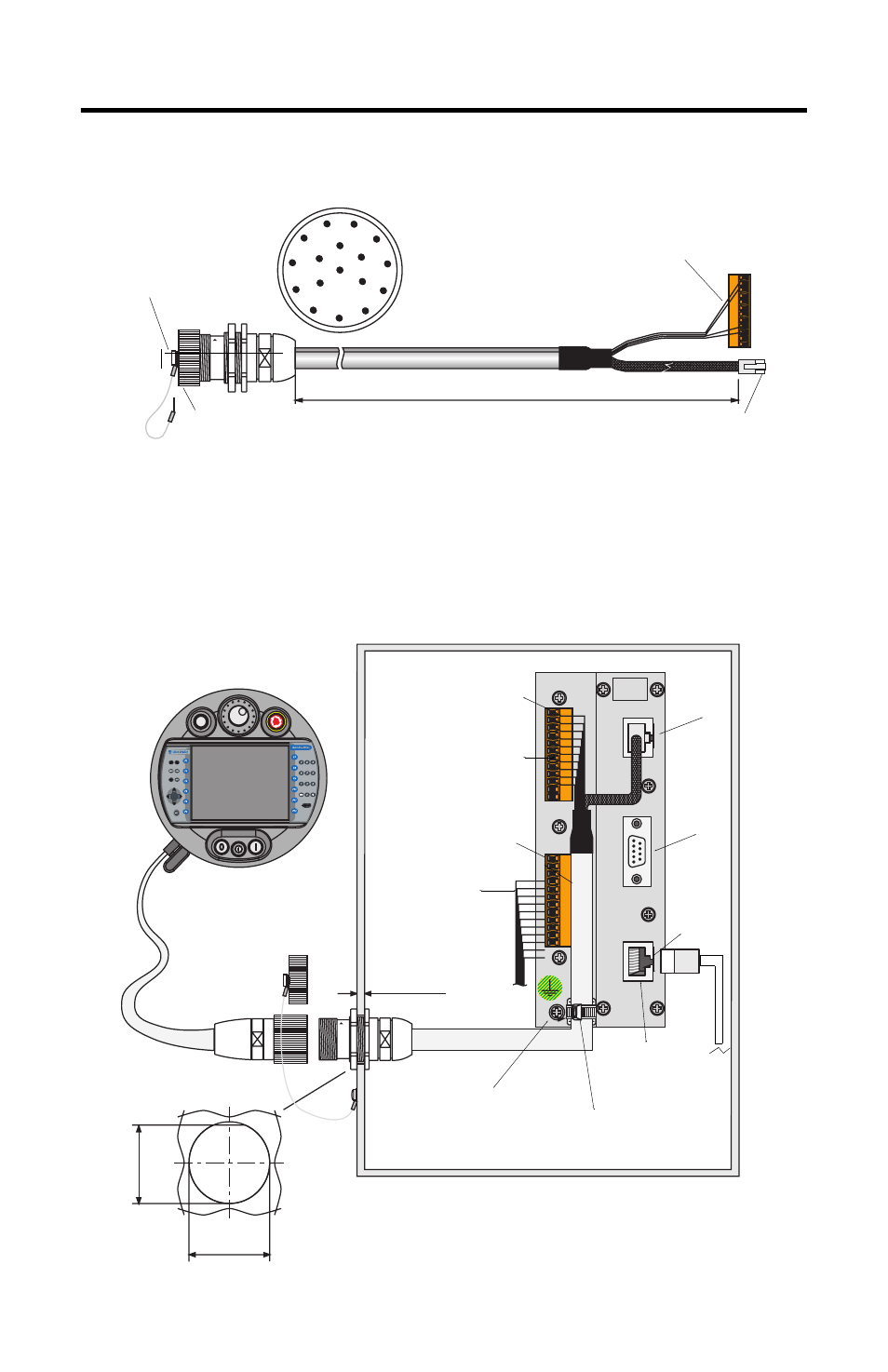

In der folgenden Abbildung wird dargestellt, wie das Anschlusskabel (2727-MREX1)
verwendet wird, um das MobileView-Terminal mit dem Anschlusskasten
(2727-MRJB1) zu verbinden.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
K3, 12-Stift-Verbindung für
Klemmenleiste X1 am Anschlusskasten
K2, 8-Stift-RJ-45-Buchse (Ethernet)
für S1 am Anschlusskasten
Staubabdeckung
zum Schutz, wenn
MobileView nicht
angeschlossen ist
runder 17-Stift-Steckverbinder
zur Befestigung am Gehäuse
2 Meter
X1/K3
24V D C
ON LY
TER M IN AL IN
R S422 O U T
ETH ER N ET O U T
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1+
ED1-
ED2+
ED2-
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1+
ED1-
ED2+
ED2-
7
8
9
4
5
6
1
2
3
.
0
-
ESC
KE TOP
R
u
n
Er
ro
r
10 Base-T-
Verbindung zum
Ethernet-Netzwerk
Sicherheitsgerät-
Verbindungen (nur für
MobileView G750)
Typischer Steuerungsschrank
maximale Wandstärke
5 mm
MobileView-Terminal
Anschlusskasten
Ausschnitt des
Steckverbinders
25 ± 0,1 mm
MobileView-
Verbindungskabel
Staubabdeckung
X2/K4
Erdungsschraube zum
Verbinden von Erde mit
Anschlusskasten
Stift 1, 24 V DC
Anschlusskabel
Stift 1, 24 V DC
S1
S2
S3
K1
MobileView-
Klemmenverbindungen
Anschlusskabel-
befestigung
24
m
m
X1/K3
2 m
