Publikation 2711P-IN016A-MU-P
Installationsanleitung
Montagehebel
für Terminals des Typs PanelView Plus 400 und 600
Bestellnummer 2711P-RTFC
Deutsch
Das vorliegende Dokument enthält eine Anleitung zur Montage der Terminals
PanelView Plus 400 und 600 in einem Schaltschrank oder Gehäuse mithilfe der
Montagehebel 2711P-RTFC. Acht Montagehebel sind im Lieferumfang enthalten.
Die Montagehebel drücken das Terminal eng gegen die Montageplatte. Die Anzahl
der für die Installation benötigten Hebel ist je nach Gerät unterschiedlich.
So installieren Sie die Montagehebel:
1. Führen Sie alle vier bzw. sechs Montagehebel wie nachfolgend dargestellt in die
Montageschlitze des Terminals ein. Schieben Sie jeden Hebel so weit durch, bis
die flache Seite des Hebels die Oberfläche des Schaltschranks berührt.
2. Sobald sich alle Hebel in der richtigen Position befinden, schieben Sie jeden
Hebel noch ein Stück weiter, bis er hörbar einrastet.
Benötigte Hebel Gerät Klammerposition
4 PanelView Plus 400 mit Tastatur
PanelView Plus 600 mit
Touchscreen Oben: Links und rechts
Unten: Links und rechts
6 PanelView Plus 600 mit Tastatur
oder Tastatur & Touchscreen Oben: Links, Mitte und rechts
Unten: Links, Mitte und rechts

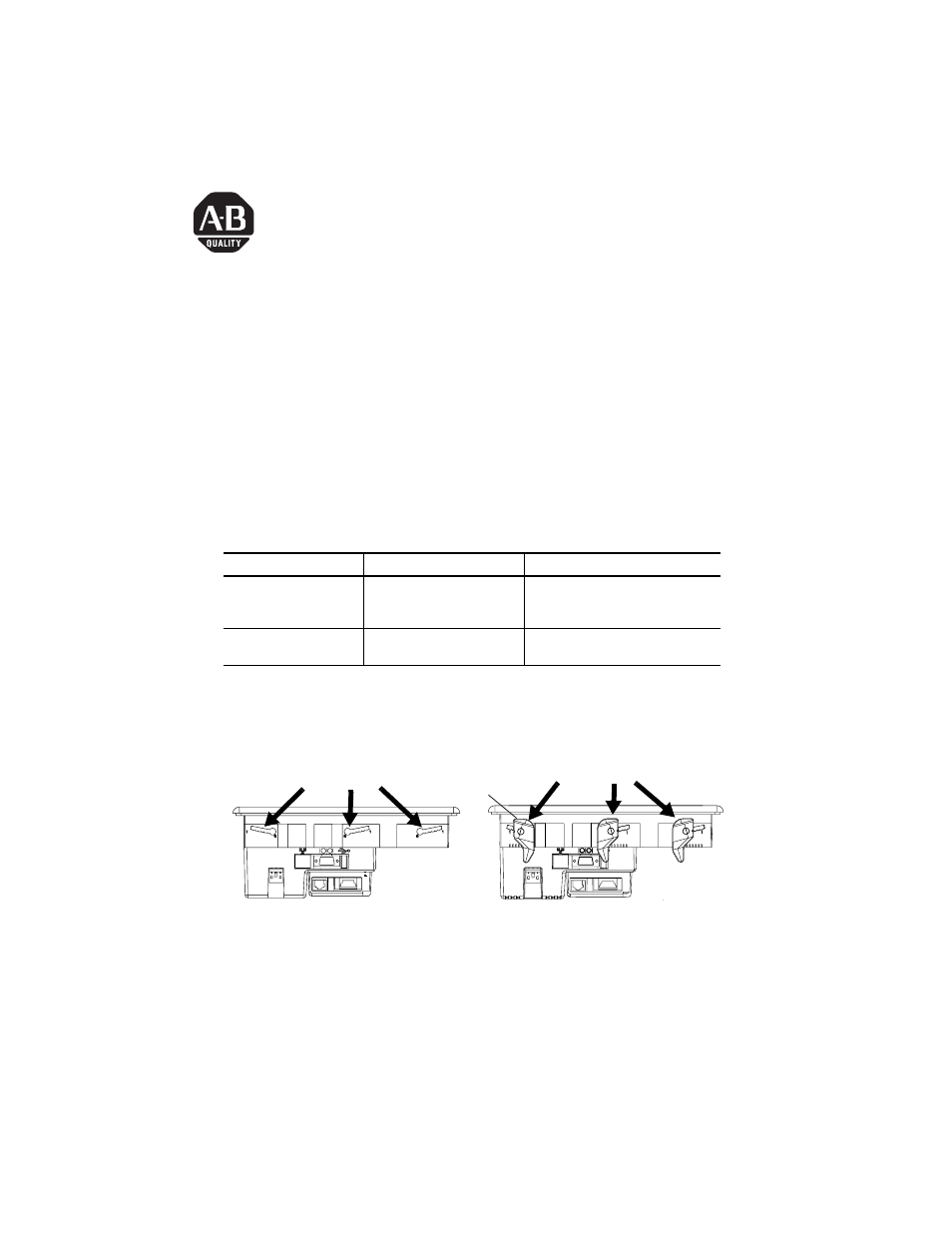

Montagehebel Montageschlitze
Flache Seite des Hebels
