10 Palancas de montaje
Publicación 2711P-IN016A-MU-P

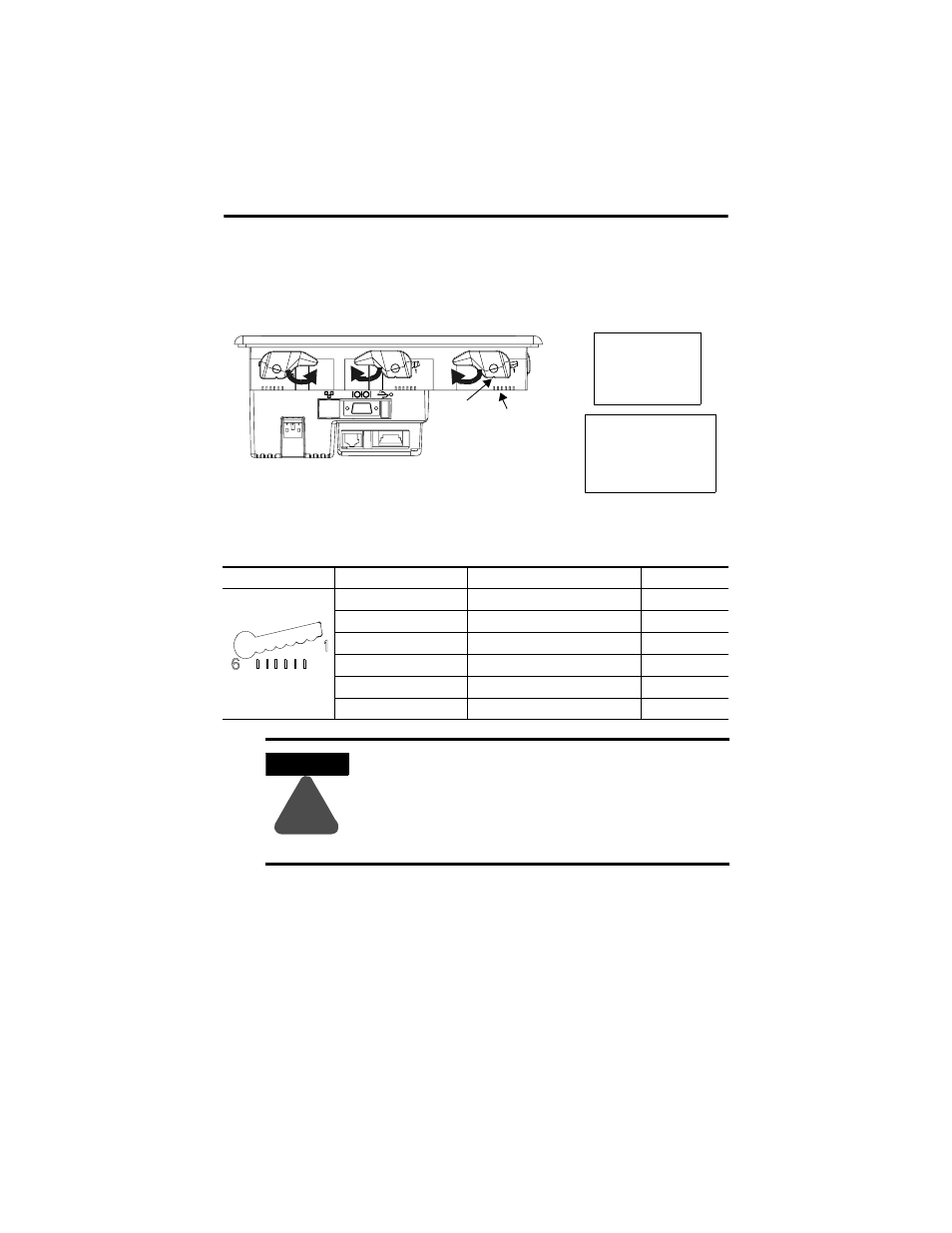

3. Gire cada palanca en la dirección indicada hasta que llegue a la posición de
enclavamiento final. Continúe con la secuencia de enclavamiento indicada a
continuación para obtener un ajuste del terminal óptimo.
Utilice la siguiente tabla como referencia para asegurar un sello de
empaquetadura adecuado entre el terminal y el panel.
Posición de la palanca Rango del grosor del panel Medidor típico
1 0.15 a 2.01 mm (0.060 a 0.079 pulg.) 16
2 2.03 a 2.64 mm (0.08 a 0.104 pulg.) 14
3 2.67 a 3.15 mm (0.105 a 0.124 pulg.) 12
4 3.17 a 3.66 mm (0.125 a 0.144 pulg.) 10
5 3.68 a 4.16 mm (0.145 a 0.164 pulg.) 8/9
6 4.19 a 4.75 mm (0.165 a 0.187 pulg.) 7
ATENCIÓN
!
Siga las instrucciones previamente detalladas para
lograr un sellado adecuado y evitar un daño potencial
del terminal. Allen-Bradley no asumirá responsabilidad
alguna por daños ocasionados por agua o productos
químicos al terminal u otros equipos dentro del
envolvente debido a una instalación incorrecta.
1 4
3 2
4 palancas
6 palancas
2 4 6
5 1 3
1 6
Muesca
Marcas de alineación
Gire hasta que la muesca de las
palancas esté alineada con la
marca de alineación del terminal.
1 2 3 4 5 6
Marcas del terminal
para alineación
