Connect the devicenet cable – Rockwell Automation 1790D-XXXX DeviceNet Digital Base Terminal Block CompactBlock LDX I/O Series B User Manual
Page 14

14 DeviceNet Digital Base Terminal Block CompactBlock LDX I/O
Publication
1790-IN012B-EN-P - July 2008

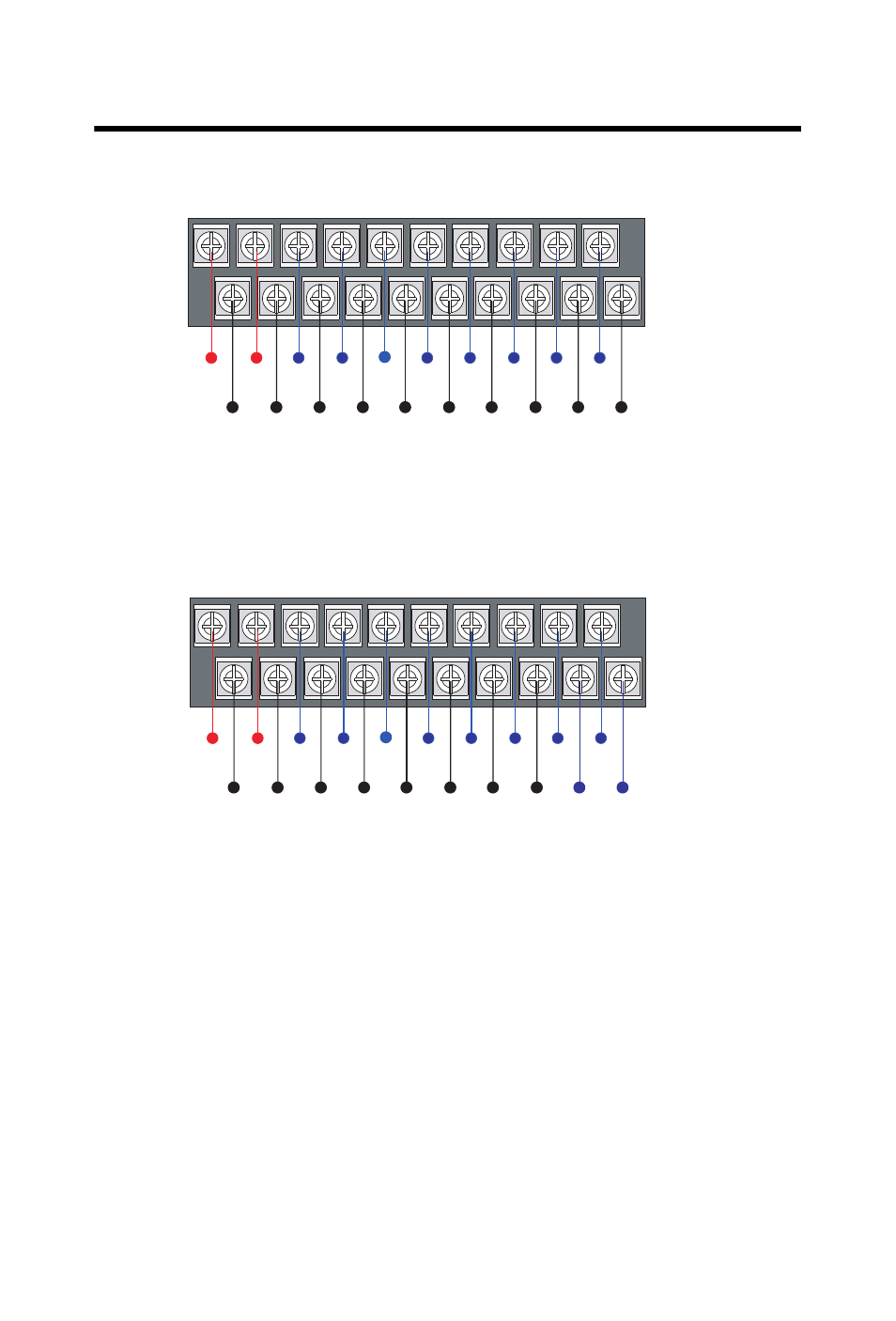

1790D-T8A0 AC Input Base Block Wiring Diagram
Wire 120V AC Field Power to V AC and COM.
Note that all V AC are internally connected. All COM are internally connected.
1790D-T0A6 AC Output Base Block Wiring Diagram
Wire 120V AC Field Power to V AC and COM.
Note that all V AC are internally connected. All COM are internally connected.
Connect the DeviceNet Cable
Follow these procedures to connect the DeviceNet cable to the base
block. The DeviceNet connector is not supplied with the base block.
You must purchase the connector separately. These are the types of
connectors you order directly from Rockwell Automation.
•
1799-DNETCON - 5-position open-style connector
•
1799-DNETSCON - 5-position open-style connector with
locking screws
VAC
COM COM COM COM COM COM COM COM COM COM
VAC IN0
IN1
IN2
IN3
IN4
IN5
IN6
IN7
44267
VAC
COM COM COM COM COM COM COM COM NC
NC
VAC OUT0 OUT1 OUT2 OUT3 OUT4 OUT5 NC
NC
44268
