Page 3
3/20

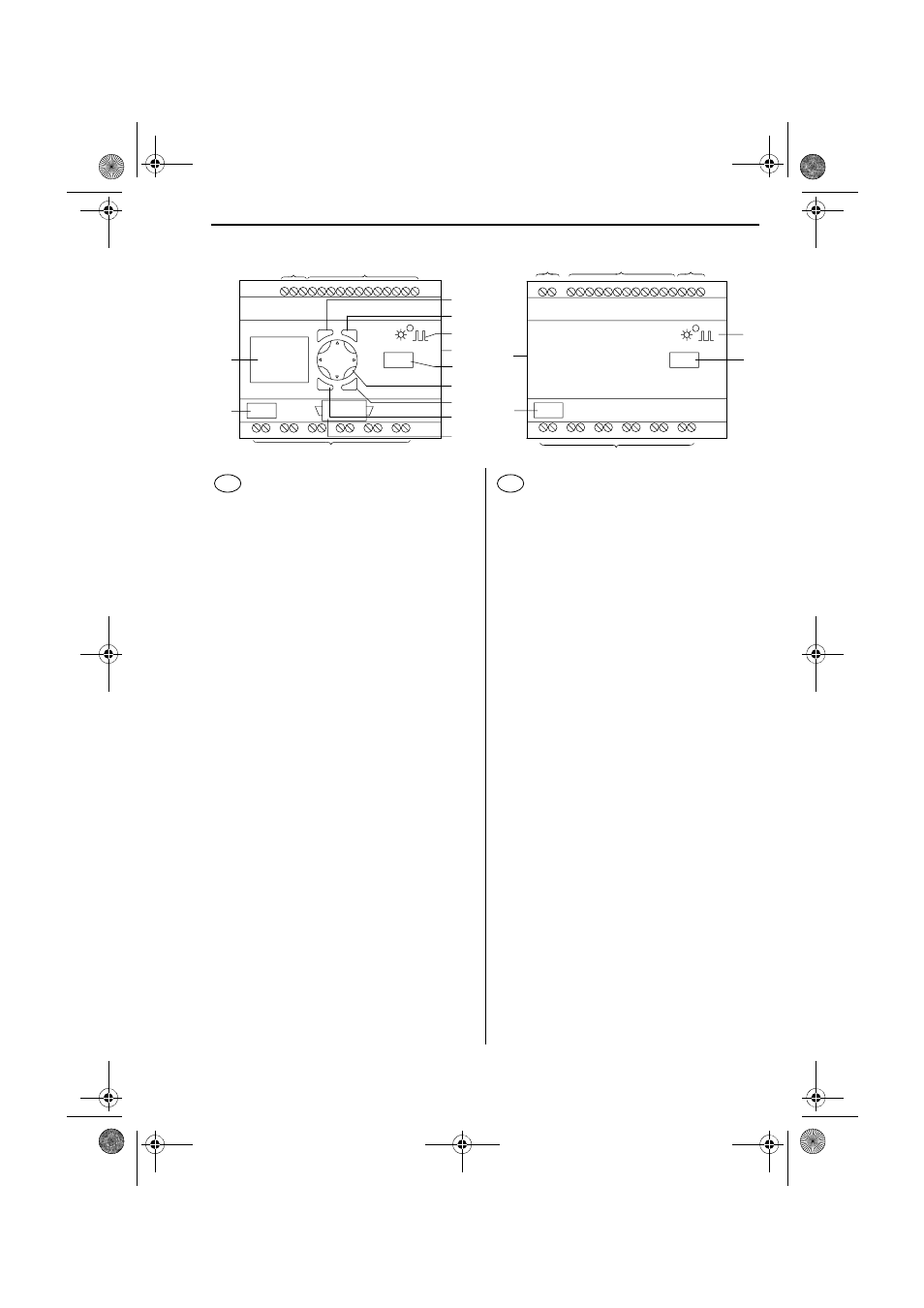

Front view – Frontansicht – Face avant – Vista frontale – Vista de frente
a Voltage supply
1760-L18BWB-..., -IB... 20.4 to 28.8 V dc
1760-L18AWA-..., -IA... 85 to 264 V ac 50/60 Hz
b Inputs
1760-L18BWB-..., -IB... 12 inputs 0 to 28.8 V dc
(2 can also be used as 0 to 10 V analog inputs)
1760-L18AWA-..., -IA... 12 inputs 0 to 264 V ac
c
Del
button
Delete contacts/relays/connections/
empty rung
d
Alt
button
Draw connection
Toggle between make or break contact
Insert rung
e Cursor buttons: right, left, up, down
Select contacts, relays, numbers
P button on: Input P1 -> Cursor left
Input P2 -> Cursor up
Input P3 -> Cursor right
Input P4 -> Cursor down
f
Ok
button
Enter menu, accept action
g
Esc
button
One menu back
Exit function relay parameter menu without saving
h Interface (with cover)
Slot for memory card
Socket for PC interface cable
i Outputs
j Write-on surface
k LCD
I/O status display
Operating states
Circuit diagram
Display of clock
l Power/Run LED
m Central Connection
n No connection
a Spannungsversorgung
1760-L18BWB-..., -IB... 20.4 bis 28.8 V DC
1760-L18AWA-..., -IA... 85 bis 264 V AC 50/60 Hz
b Eingänge
1760-L18BWB-..., -IB... 12 Eingänge 0 bis 28.8 V DC
(2 auch als Analog-Eingänge 0 bis 10 V nutzbar)
1760-L18AWA-..., -IA... 12 Eingänge 0 bis 264 V AC
c
Del
-Taste
Löschen von Kontakten/Relais/
Verbindungen/leerem Strompfad
d
Alt
-Taste
Verbindungen zeichnen
Umschalter: Kontakt = Schließer oder Öffner
Strompfad einfügen
e Cursortasten: rechts, links, oben, unten
Kontakte, Relais, Nummer wählen
P-Taste an:
Eingang P1 -> Cursor links
Eingang P2 -> Cursor oben
Eingang P3 -> Cursor rechts
Eingang P4 -> Cursor unten
f
Ok
-Taste
Menü weiterschalten, Aktion übernehmen
g
Esc
-Taste
Ein Menü zurück
Menü, Parameter Funktionsrelais verlassen
Verlassen ohne Speichern
h Schnittstelle (mit Abdeckung)
Steckplatz für Speicherkarte
Buchse für PC-Schnittstellenkabel
i Ausgänge
j Gerätekennzeichnungsschild
k LCD
Zustandsanzeige der Ein-/Ausgänge
Betriebszustände
Schaltplan
Anzeige der Uhr
l Power/Run-LED
m Zentrale Kopplung
n Kein Anschluss
Del
Alt
Esc
Ok
a
b
c
d
g
l
m
j
e
i
k
j
f
h
Pico 1760-I...
a
b
n
i
l
j
m
j
EN
DE
