10 Acoplador de vínculo aislado de controlador programable SLC
®
500
Conexiones DH-485

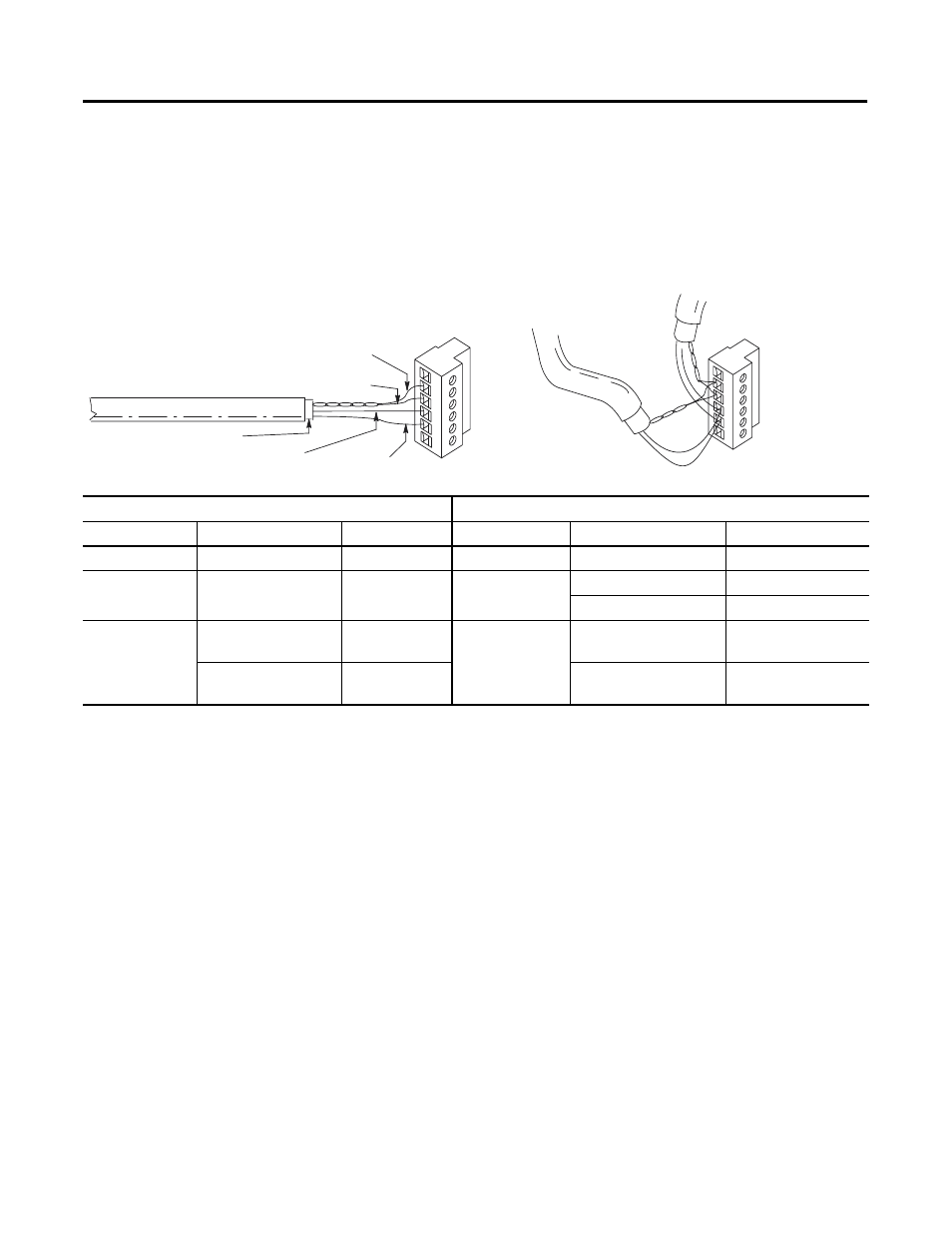

Conexión del cable de comunicaciones al acoplador de vínculo
Conecte el bloque de terminales del acoplador de vínculo al cable
Belden 3106A ó 9842 tal como se muestra a continuación.
Puesta a tierra y terminaciones de la red DH-485
Sólo uno de los acopladores de vínculo en el extremo del vínculo
debe tener los terminales 1 y 2 del conector de red puenteados
entre sí.
Los acopladores de vínculo en ambos extremos de la red deben tener
los terminales 5 y 6 de los conectores del vínculo puenteados entre sí.
Utilice un cable de par trenzado blindado Belden 9842.
Belden 3106A
Belden 9842
Para este hilo/par Conecte este hilo
A este terminal
Para este hilo/par
Conecte este hilo
A este terminal
Blindaje/tierra
Sin forro
2 - Blindaje
Blindaje/tierra
Sin forro
2 - Blindaje
Azul
Azul
3 - Común
Azul/blanco
Blanco con franjas azules
Sin conexión, córtese
Azul con franjas blancas
3 - Común
Blanco/anaranjado
Blanco con franjas
anaranjadas
4 - Datos B
Blanco/anaranjado
Blanco con franjas
anaranjadas
4 - Datos B
Anaranjado con franjas
blancas
5 - Datos A
Anaranjado con franjas
blancas
5 - Datos A
Belden 3106A ó 9842
Se recomienda tubo
termorretráctil
Anaranjado con franjas blancas
Blanco con franjas
Azul (3106A) o azul con franjas blancas (9842)
Cable de tierra
a dispositivo anterior
a dispositivo siguiente
6 Terminación
5 A
4 B
3 Común
2 Blindaje
1 Tierra de chasis
6 Terminación
5 A
4 B
3 Común
2 Blindaje
1 Tierra de chasis
Conexiones múltiples
Conexión única
