3

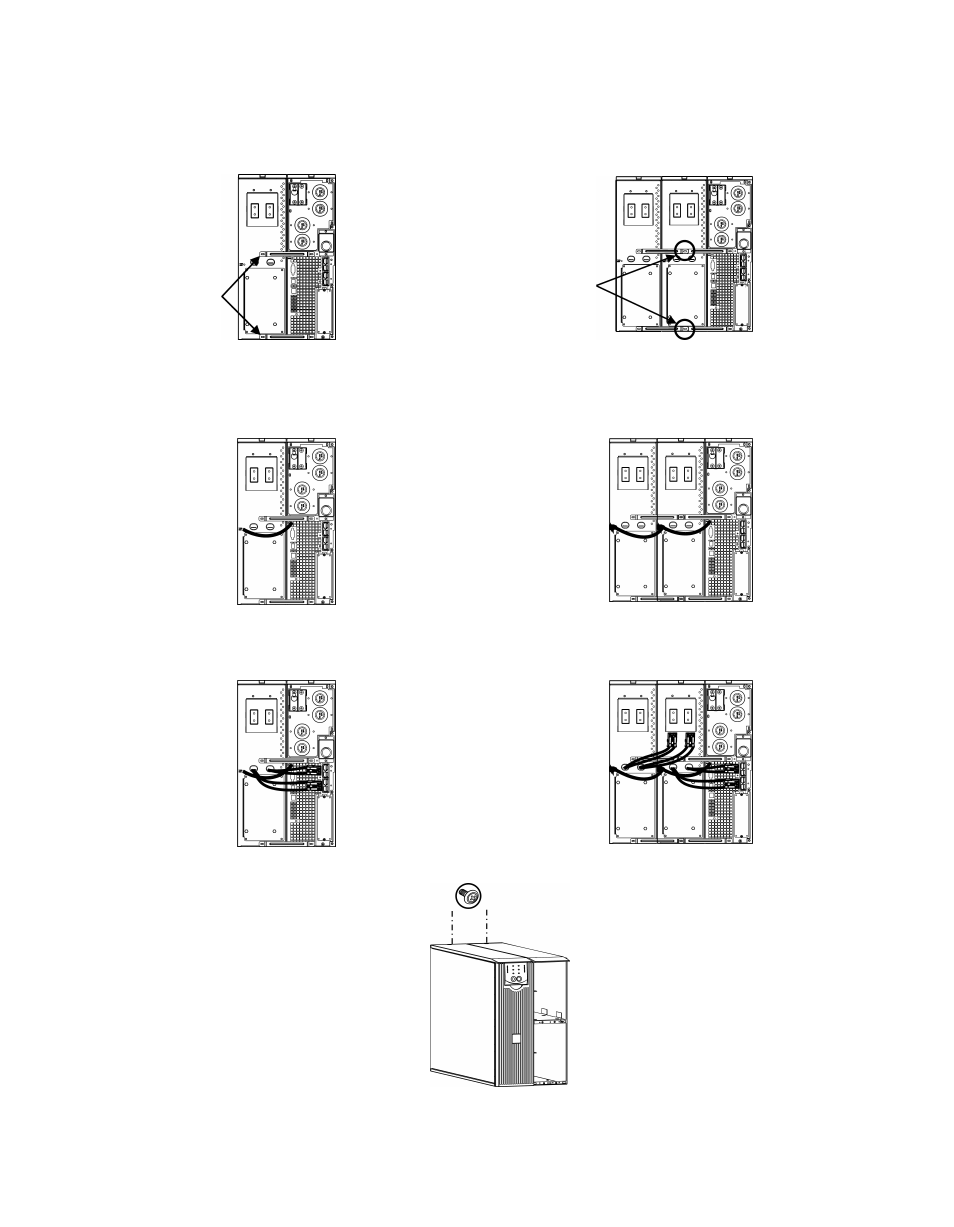

3. Installare le staffe di fissaggio posteriori (viti comprese), come illustrato nelle figure riportate di
seguito.
Gruppo di continuità e un pacco
batteria esterno Gruppo di continuità e due pacchi batteria esterni
4. Collegare i cavi della massa di colore verde/giallo (viti comprese), come illustrato nelle figure
riportate di seguito.
Collegamenti dei cavi della massa TVSS
5. Collegare le batterie del pannello posteriore, come illustrato nelle figure riportate di seguito.
Collegamenti delle batterie posteriori
6. Riposizionare i coperchi superiori e fissarli con le viti rimosse al punto 1.
Fissare le
staffe di
fissaggio
Nota: le staffe di
fissaggio dell'XLBP
centrale utilizzano la
medesima vite.
