9.
Placez les coulisses des tiroirs contre les trous carrés à
l’extérieur des tiroirs et fixez à l’aide des boulons et des
écrous.
NOTA : L’écrou doit être à l’intérieur du tiroir, tel qu’illustré.
Fixez la poignée à l’aide de deux boulons, tel qu’illustré.
6.
Fixez le fond du tiroir aux côtés du tiroir en utilisant trois vis de
chaque côté. NOTA : Placez les trous carrés dans les côtés
vers l’avant du tiroir, tel qu’illustré.
Fixez le support de soutien sous le fond du tiroir, tel qu’illustré,
à l’aide de deux vis.

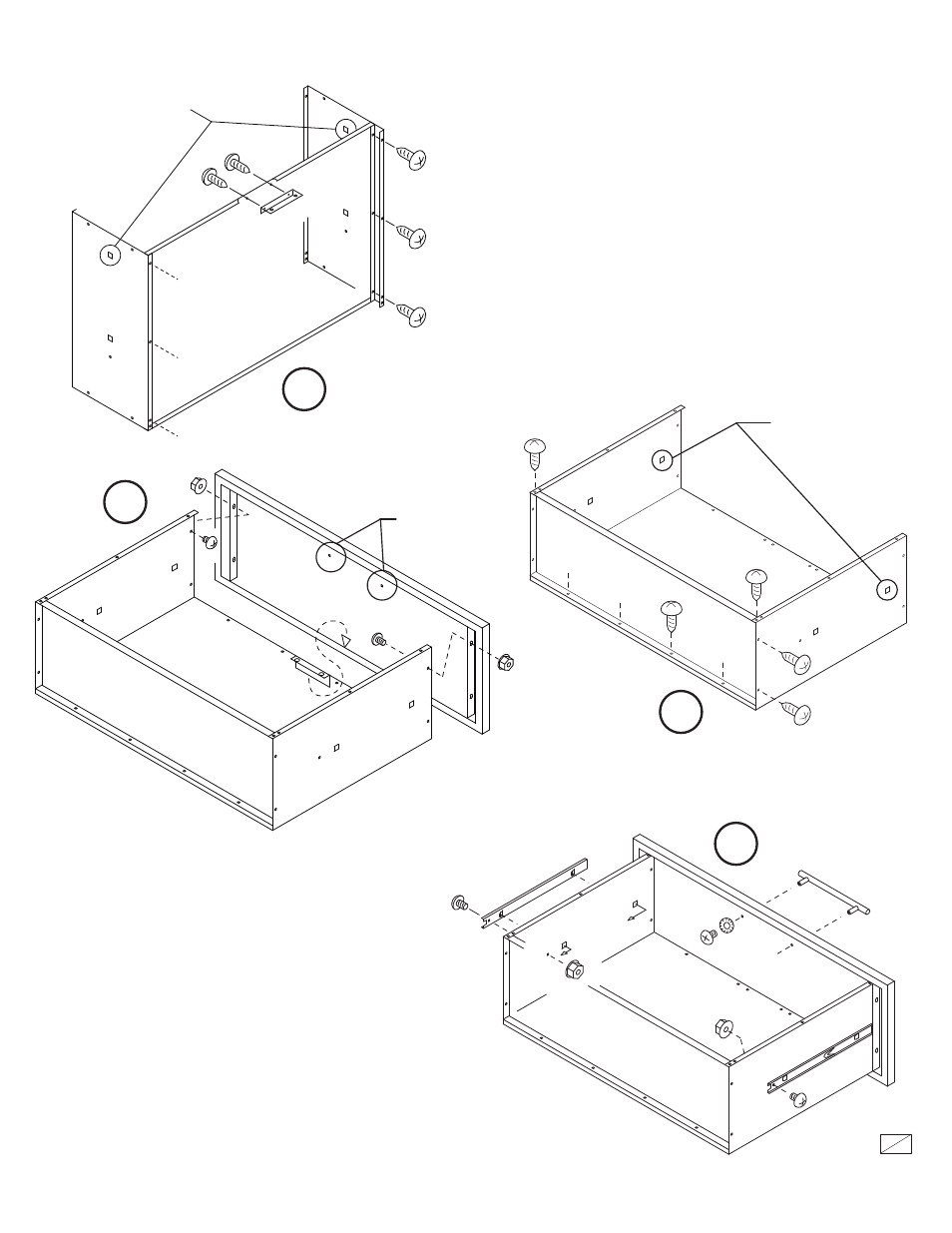

ASSEMBLAGE DES TIROIRS
Assemblez les tiroirs comme il est décrit dans les étapes 5 à 8.
7.
Fixez le derrière du tiroir à l’aide de 10 vis, tel qu’illustré.
NOTA : Placez les trous carrés dans les côtés vers l’avant
du tiroir, tel qu’illustré.
8.
Accrochez le support du fond au bord inférieur du devant
du tiroir et fixez le devant du tiroir à l’aide de quatre
boulons et écrous, tel qu’illustré.
NOTA : Placez les trous des poignées en haut, tel
qu’illustré.
Placez ces trous
à l’avant du tiroir
DERRIÈRE
7
9
Placez ces trous à
l’avant du tiroir
FOND
CÔTÉ
CÔTÉ
6
DEVANT
Placez ces trous
en haut
8
SUPPORT
DU FOND
SUPPORT DU
FOND
