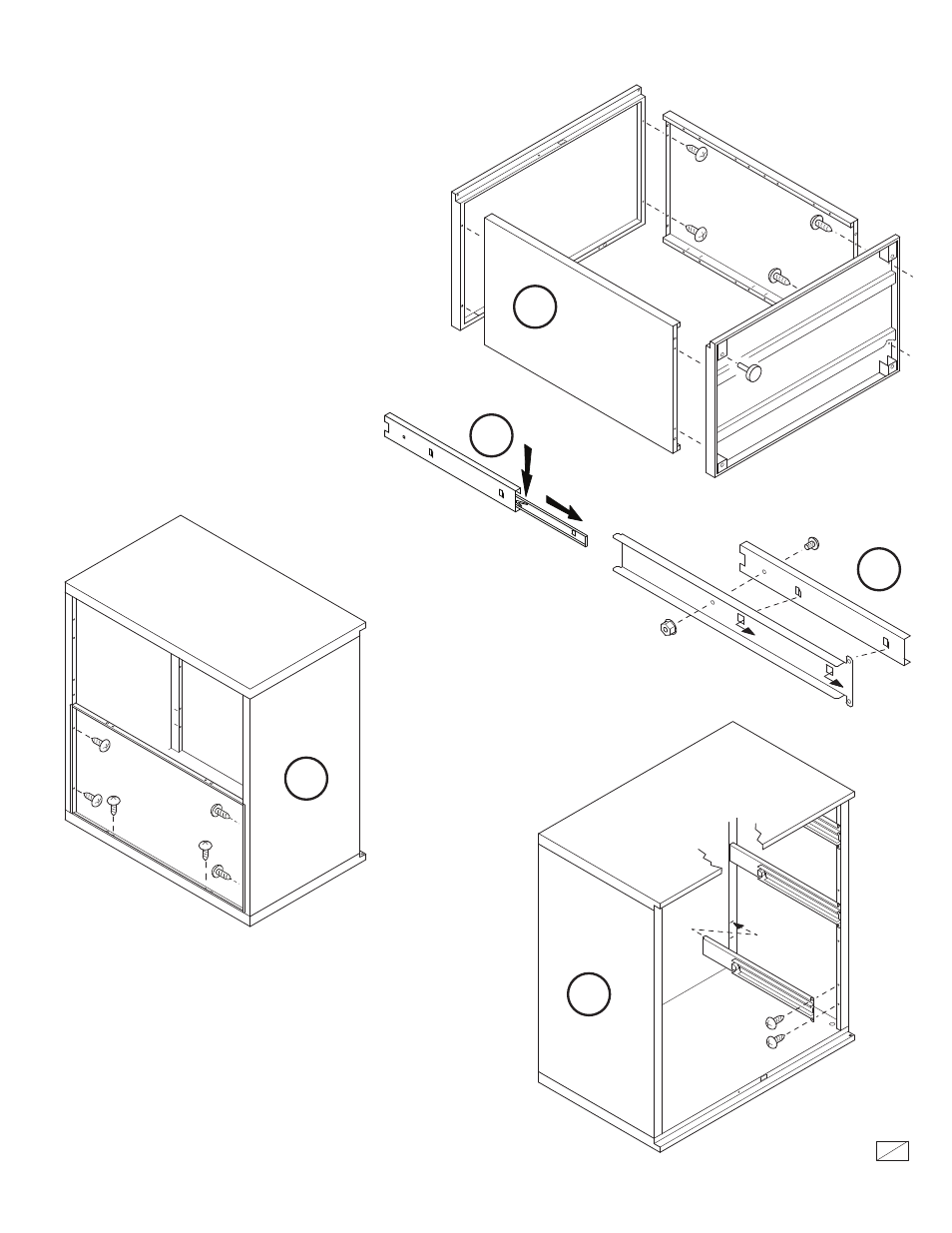

1.
Assemblez le dessus et le fond aux panneaux latéraux
en utilisant quatre vis par panneau. Évitez de trop
serrer les vis.
Vissez complètement les quatre patins réglables sous le
panneau du fond.
En tenant le dessus, soulevez l’armoire avec précaution
en position verticale. Poursuivez à l’étape 2 pour fixer les
panneaux arrière.
5.
Fixez les six mécanismes coulissants à l’intérieur de l’armoire.
Insérez les languettes des supports dans les fentes à l’arrière
de l’armoire et fixez à l’avant à l’aide de deux vis. Évitez de
trop serrer les vis.
Placez l’armoire à l’emplacement voulu. Placez l’armoire de
niveau en ajustant les patins réglables par les trous d’accès
dans le panneau du fond.
2.
En commençant au bas de l’armoire, vissez les deux
panneaux arrière à l’armoire en utilisant six vis par
panneau. Évitez de trop serrer les vis.
4.
Assemblez les coulisses
extérieures aux supports de
coulisse et fixez à l’aide d’un
boulon et d’un écrou.
NOTA : L’écrou doit être du
côté du support (à l’intérieur),
tel qu’illustré.
1
DESSUS
FOND
PANNEAU
LATÉRAL
PANNEAU
LATÉRAL
5
4
SUPPORT DE
COULISSE
COULISSE
EXTÉRIEURE
40149-0911
6 12
2
PANNEAU
ARRIÈRE
(2)
3
3.
Désassemblez les rails interne et externe
en pressant vers le bas sur le taquet de
verrouillage de l’onglet de la coulisse tout
en tirant pour séparer les deux pièces.
