4327-0707
15 18

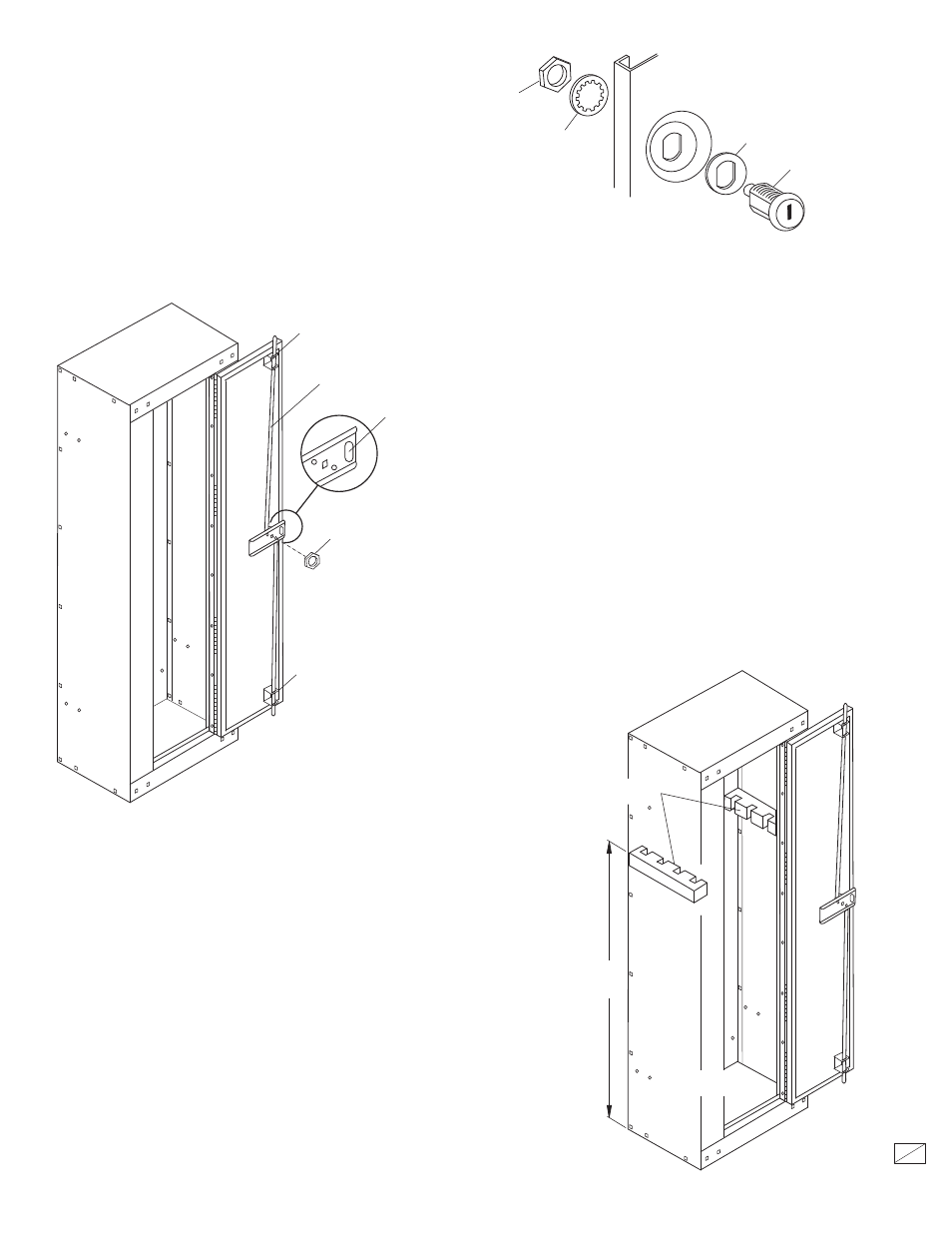

6. Ensamble el candado y el anillo a través del
frente de la puerta.
Fije el candado con una rondana de presión y una
tuerca. (Figura 6)
7. Antes de ensamblar las barras del candado quite la
llave del candado.
Para ensamblar la barra del candado de tres puntos,
coloque primero la chapa central horizontalmente con la
formación hueca apuntando hacia fuera de la puerta.
(figura 7)
Deslice las barras del candado a través de las ranuras en la
parte superior e inferior de los soportes de la puerta.
Coloque el hoyo cuadrado de la chapa central sobre el
candado mientras la chapa quede en posición horizontal.
Fije la chapa central al candado con la tuerca.
Inserte la llave al candado y trate de cerrar el mecanismo.
Lubrique las putas de las barras del candado si es
necesario.
La llave sale del candado únicamente cuando está en
posición cerrada.
8. Para instalar los soportes para cañones al gabinete, quite el
forro de papel del hule espuma. Para facilitar este paso,
pellizque el extremo del hule espuma para asegurarse de que
quede el adhesivo pegado al hule espuma.
Fije los soportes para cañones a las paredes internas, laterales
del gabinete a la altura mostrada. (Véase Figura 8)
Coloque la almohadilla de hule espuma sobre la parte inferior
del gabinete.
Figura 8
36"
STA
CK-
ON
Soportes para Cañones
Almohadilla Inferior
soporte superior
de la puerta
barra del candado
tuerca
Chapa
central,
extremo
formado
soporte inferior
de la puerta
Figura 7
STA
CK-
ON
Tuerca
Rondana de
seguridad Anillo
Candado
Figura 6
Puert
a
