Gabinete de Seguridad para el Hogar R
Instrucciones de Ensamblado e Instalación
# Llave
# de Serie
IMPORTANTE:
Registre el número de serie y de llave ubicado en la parte de atrás de la caja de la
unidad. Necesitará el número de serie para solicitar un reemplazo de llaves.
No guarde este documento dentro del gabinete de seguridad.
Conserve las llaves en un lugar seguro fuera del alcance de los niños
4327-0707
1318
SUGERENCIAS:
Durante el ensamblado del gabinete, apriete los tornillos
manualmente únicamente hasta que todas las partes queden
ensambladas. Esto facilitará el alienado de los hoyos.
Una llave carraca con un vaso de 11mm (7/16") es la mejor
manera de apretar las contratuercas de nylon interiores.
Detenga la cabeza del tornillo dentro de los hoyos cuadrados
del gabinete mientras aprieta los tornillos. No apriete estos
tornillos demasiado.
Para ensamblar con mas facilidad, siga la secuencia exacta de
los pasos a seguir.

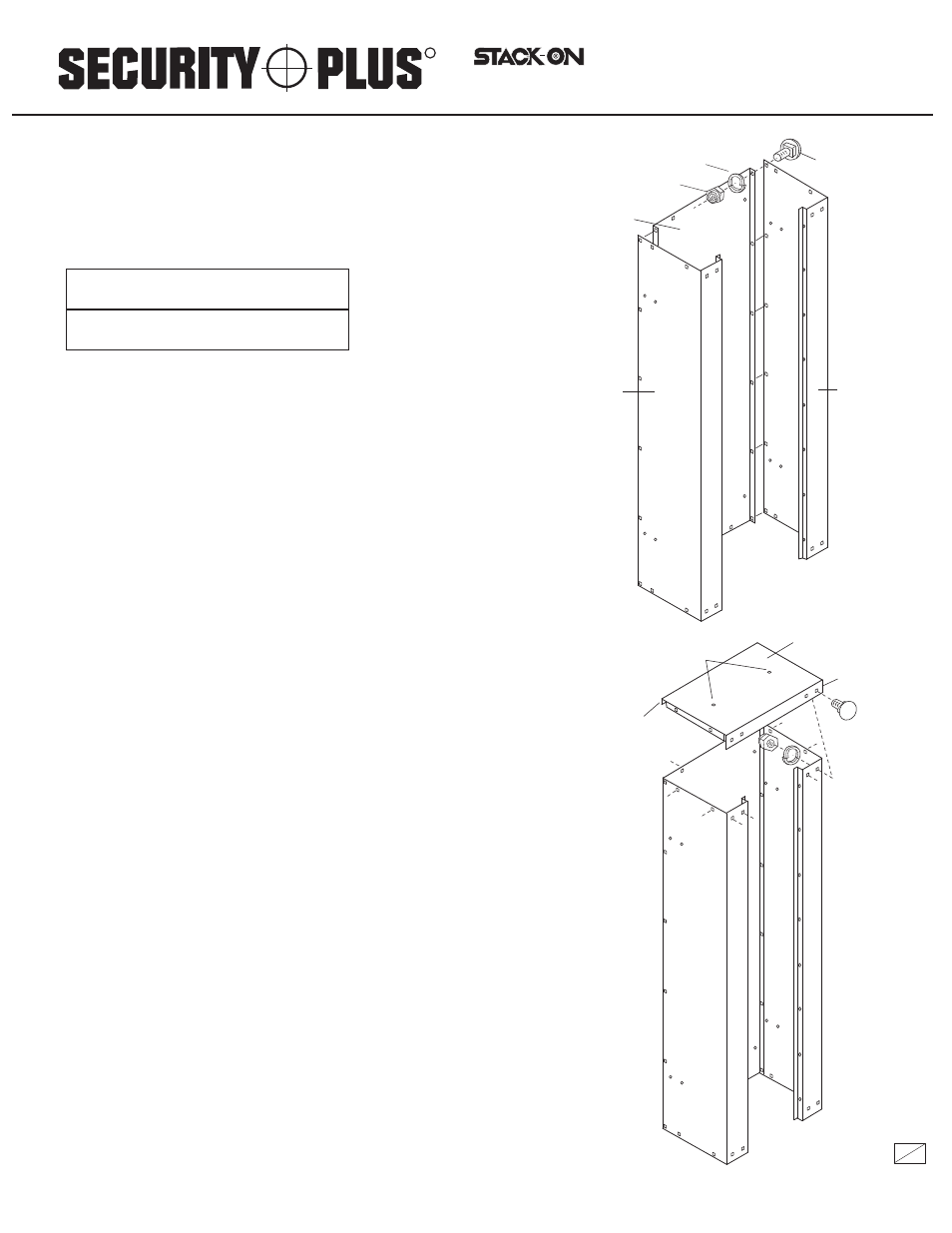

1. Ensamble los paneles laterales del gabinete.
Para mayor facilidad, pare los paneles como se muestra.
Ensamble cada lado con (6) tornillos, rondanas de presión y
contratuercas de nylon. Apriete manualmente por el momento.
(Figura 1)
Para el ensamblado total del gabinete, las cabezas de los
tornillos quedarán en la parte exterior.
2. Mantenga la parte ensamblada verticalmente como se
muestra. Ubique el panel inferior (el que tiene 2 hoyos al centro)
y colóquelo sobre los paneles laterales y trasero. Las pestaña
frontal y trasera de este panel deben estar en el exterior del
gabinete. (Figura 2) Las pestañas laterales quedarán adentro
del gabinete.
Ensamble con (10) tornillos, rondanas de presión y contratuercas
de nylon. Apriete manualmente por el momento.
Ahora, voltee la unidad completamente al revés para ensamblar
la repisa y la parte superior.
ENSAMBLADO DEL GABINETE:
Tornillo
Rondana de
presión
Panel trasero
Panel
lateral
Panel
lateral
Contratuerca de
Nylon
Figura 1
pestaña
frontal
Hoyos
pestaña
trasera
panel inferior
Figura 2
