Mise en service
Messages d’état sur l’unité de commande
5
82 EDBPM-H312 DE/EN/FR 2.0

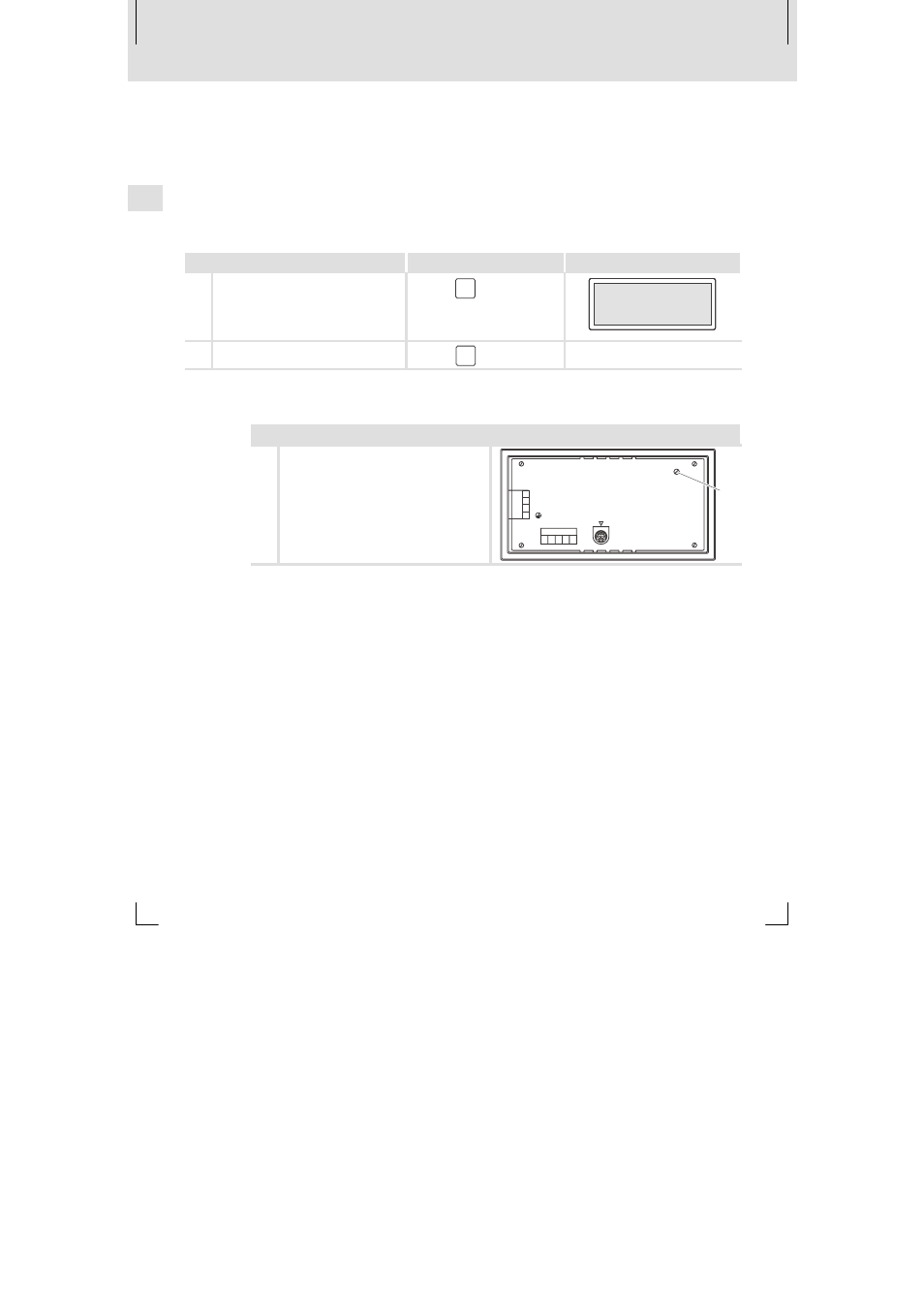

5.3 Messages d’état sur l’unité de commande
L’état de l’unité de commande peut être affiché à tout instant. Les informations
suivantes peuvent être affichées :
ƒ le nom du driver chargé (Driver),
ƒ la version du driver chargé (Ver),
ƒ l’adresse réseau de l’unité de commande (Addr),
ƒ le dernier défaut apparu (Error).
Pour ... toucher les champs ... Exemple
A ... connaître l’état de l’unité de
commande shift 2 ×
Driver : CAN Lenze M
Ver : 1.12
Addr : NO ADDRESS
Error : RESET
Driver : CAN Lenze M
Ver : 1.12
Addr : NO ADDRESS
Error : RESET
Driver : CAN Lenze M
Ver : 1.12
Addr : NO ADDRESS
Error : RESET
B ... fermer l’affichage d’état
Help
Esc
5.4 Réglage du contraste
Ce qu’il faut faire
A
Le contraste de l’affichage peut être réglé
sur la face arrière de l’unité de commande
à l’aide du trimmer LCD ADJ .
LCD ADJ
+24 VDC
INPUT: 18 - 32 V 5W
FUSE 315 mA
0 VDC
NC
ASP8
NC CAN+ Shield CAN- V-
1
1 2 3 4 5
2
3
4
