Inbetriebnahme
Projekt in die Bedieneinheit übertragen
Projekt-Download
5
21 EDBPM-H312 DE/EN/FR 2.0
5.2.2 Projekt-Download
Hinweis!
Im »HMI Designer« können Sie auswählen, ob mit dem Laden des
Projekts gleichzeitig die Firmware aktualisiert werden soll.
Die Firmware muss immer beim ersten Download eines Projekts in die
Bedieneinheit bzw. nach einem Update des Projektierungstool
»HMI Designer« aktualisiert werden.
X
Tipp!
Beispiel-Projekte für die Bedieneinheit finden Sie im Projektierungstool
»HMI Designer« unter Datei Öffnen... Samples.

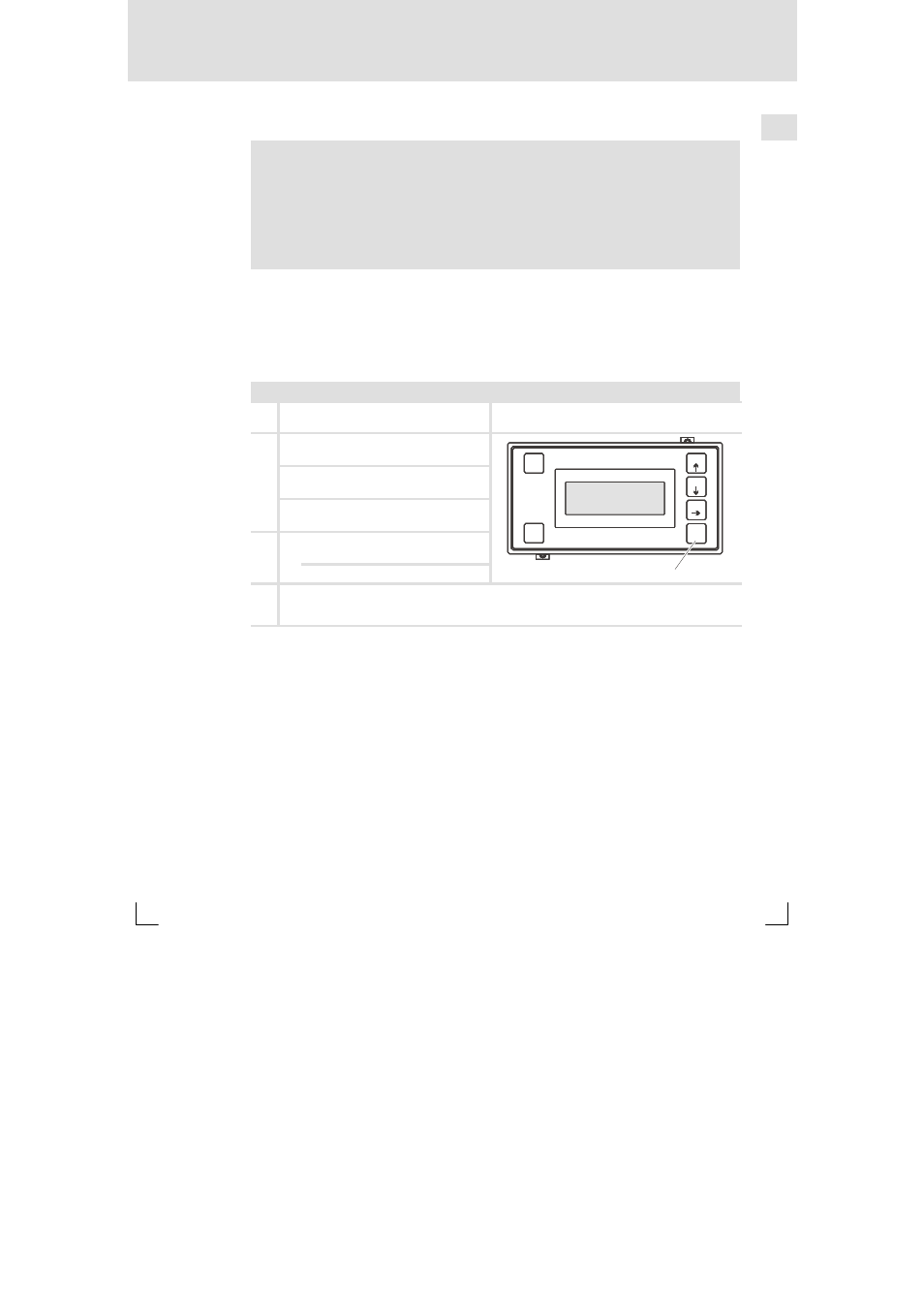

Das müssen Sie tun
A
PC einschalten und Projektierungstool
»HMI Designer« starten.
B Enter-Taste an der Bedieneinheit ge-
drückt halten.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
Versorgungsspannung für Bedieneinheit
einschalten.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
Enter-Taste loslassen, wenn im Display
”H312 Service Page” erscheint.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
C Gewünschtes Projekt vom »HMI Designer«
in die Bedieneinheit übertragen.
F1
F2
F3
shift
Enter
Help
Esc
F4
0 E HMI Designer - Erste Schritte
F1
F2
F3
shift
Enter
Help
Esc
F4
0
D Nach dem Download ist die Bedieneinheit betriebsbereit und kann über den Systembus mit den
angeschlossenen Teilnehmern Daten austauschen. Das Projekt bleibt nach dem Ausschalten der
Versorgungsspannung gespeichert.
5.2.3 Verbindung zum PC entfernen
1. PC ausschalten.
2. Versorgungsspannung für Bedieneinheit abschalten.
3. Programmieradapter EPZ-H111 an der Bedieneinheit und Downloadkabel
EPZ-H110 am PC abziehen.
4. Versorgungsspannung für Bedieneinheit einschalten.
Die Bedieneinheit ist betriebsbereit.
