Mise en service

Transférer le projet dans l’unité de commande

Relier l’unité de commande et le PC

5

80

EDBPM-H312 DE/EN/FR 2.0

5.2

Transférer le projet dans l’unité de commande

5.2.1

Relier l’unité de commande et le PC

Stop !

Ne relier le PC et l’unité de commande qu’en absence de tension !

l

HMI Designer

LCD ADJ

+24 VDC

INPUT: 18 - 32 V 5W

FUSE

315 mA

0 VDC
N.C.

ASP8

N.C.

CAN+

Shield

CAN-

V-

1

1 2 3 4 5

2
3
4

0

1

2

h312_010

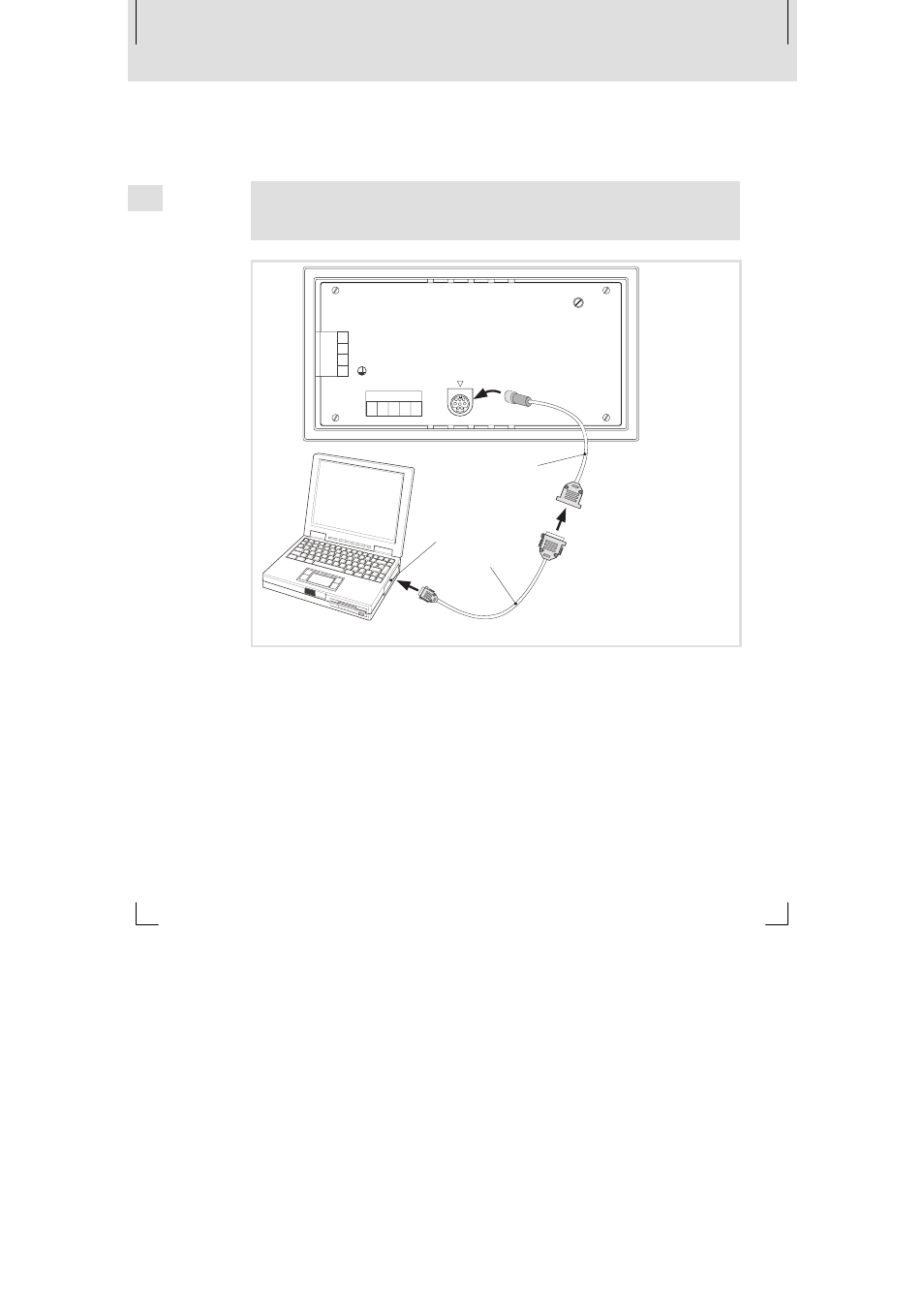

Fig.5-1

Relier l’unité de commande et le PC

ƒ

Enficher l’adaptateur de paramétrage EPZ-H111 dans le port ASP8 de l’unité

de commande.

ƒ

Relier le câble de téléchargement EPZ-H110 avec l’adaptateur EPZ-H111 .

ƒ

Enficher le câble de téléchargement EPZ-H110 dans le port COM1 ou COMx

du PC.
