Mise en service
Transférer le projet dans l’unité de commande
Télécharger un projet
5
81 EDBPM-H312 DE/EN/FR 2.0
5.2.2 Télécharger un projet
Remarque importante !
L’outil de conception ”HMI Designer” vous permet de déterminer si,
simultanément au chargement du projet, le Firmware doit être
actualisé.
Il faut toujours procéder à l’actualisation du Firmware lors du premier
téléchargement d’un projet dans l’unité de commande, et après une
mise à jour de l’outil de conception ”HMI Designer”.
X
Conseil !
Pour les exemples de projet de l’unité de commande, voir l’outil de
conception ”HMI Designer” Fichier Ouvrir... Samples (exemples).

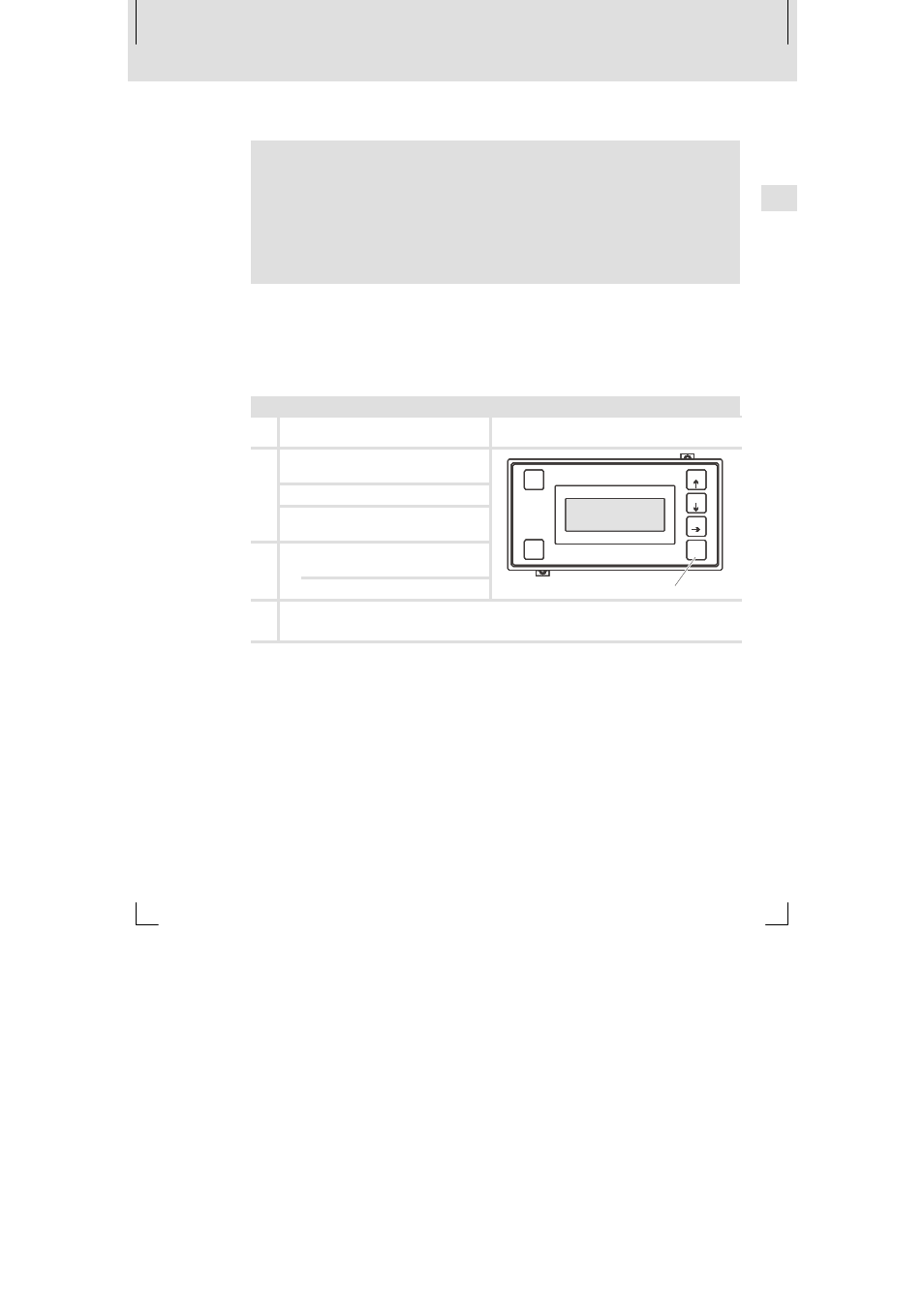

Ce qu’il faut faire
A
Mettre le PC sous tension et démarrer
l’outil de conception ”HMI Designer”.
B Appuyer, sans relâcher, sur la touche
”Enter” de l’unité de commande.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
Mettre l’unité de commande sous tension.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
Relâcher la touche ”Enter” dès que
l’affichage ”H312 Service Page” apparaît.
F1
F2
F3
shift
Enter
Help
Esc
F4
0
C Charger le projet souhaité de l’HMI
Designer dans l’unité de commande.
F1
F2
F3
shift
Enter
Help
Esc
F4
0 E ”HMI Designer - Premières étapes”
F1
F2
F3
shift
Enter
Help
Esc
F4
0
D Après téléchargement, l’unité de commande est prête à fonctionner et peut échanger des
données via le Bus Système avec les participants au bus. Le projet est gardé en mémoire après la
mise hors tension.
5.2.3 Déconnecter le PC
1. Mettre le PC hors tension.
2. Mettre l’unité de commande hors tension.
3. Retirer l’adaptateur EPZ-H111 de l’unité de commande et le câble de
téléchargement EPZ-H110 du PC.
4. Mettre l’unité de commande sous tension.
L’unité de commande est prête à fonctionner.
