Installation électrique
Câblage
6
l
57 EDK82ZN903 DE/EN/FR 5.1
6.4 Câblage
(
Stop !
ƒ Lors du câblage du filtre, tenir compte des instructions de montage de
l’appareil de base.
ƒ Les raccordements doivent être réalisés de manière à assurer des liaisons
électriques durables.
L
0
2
1
3

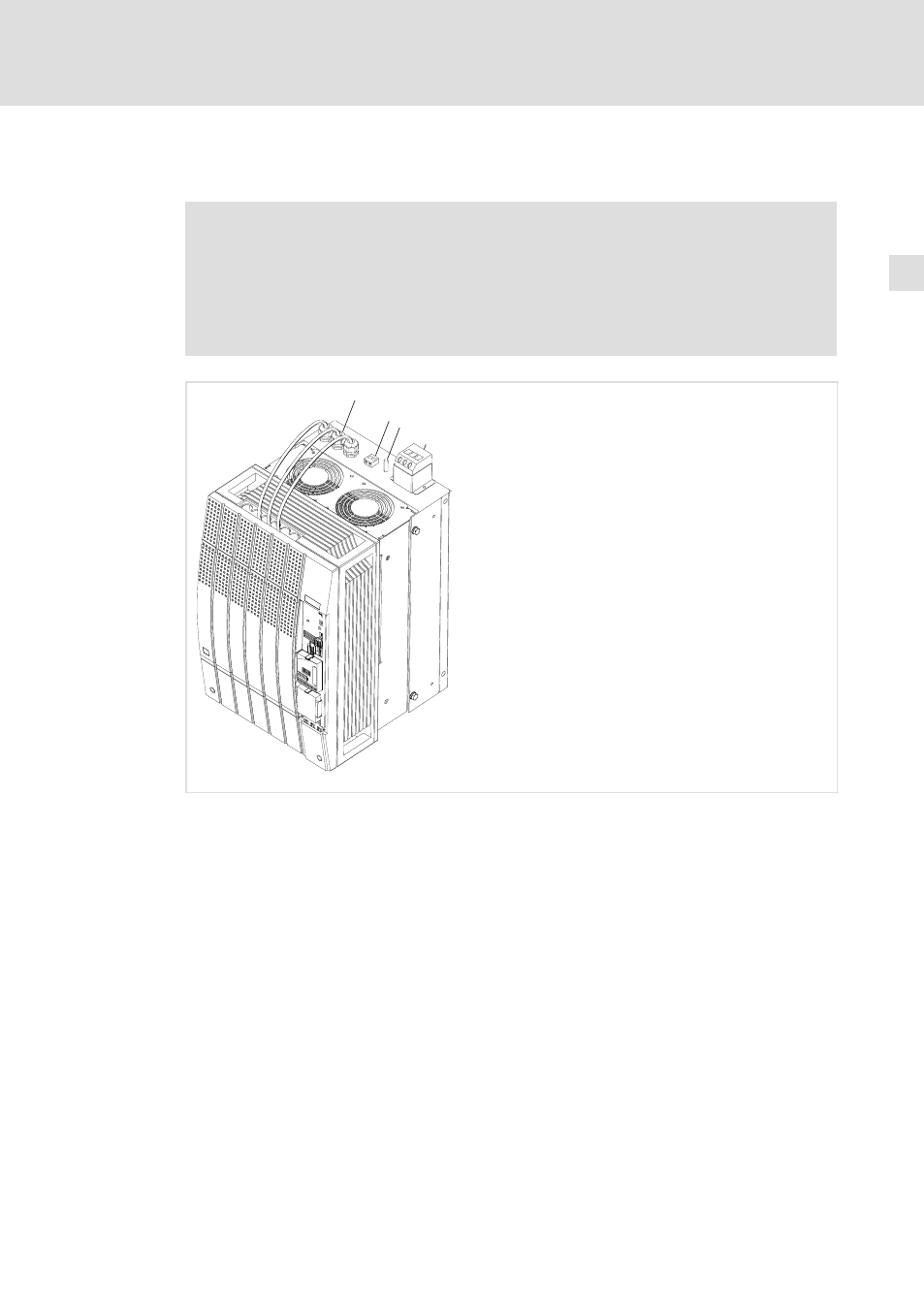

8200vec106
0 Câbles de raccordement "Load"
1 Bornier à vis du contact thermique
2 Boulon PE
3 Bornier à vis "Line"
Pour raccorder le filtre :
1. Raccorder les câbles "Load"
0 à l’appareil de base.
– Tenir compte des instructions de montage de l’appareil de base !
2. Câbler le bornier du contact thermique
1.
– Respecter le couple de serrage !
– Puissance de commutation : 250 V CA / 1,6 A (contact à ouverture)
– Intégrer le contact thermique dans le système de surveillance de l’installation de
manière à ce que l’alimentation soit coupée en cas de surchauffe.
3. Raccorder le conducteur PE avec cosse à oeillet au boulon PE
2.
– Respecter le couple de serrage !
4. Raccorder les câbles réseau au bornier à vis "Line"
2.
– Respecter le couple de serrage !
