Mechanische Installation
Montageschritte
5
l
17 EDK82ZN903 DE/EN/FR 5.1
5.2 Montageschritte
L
0
0
0
1

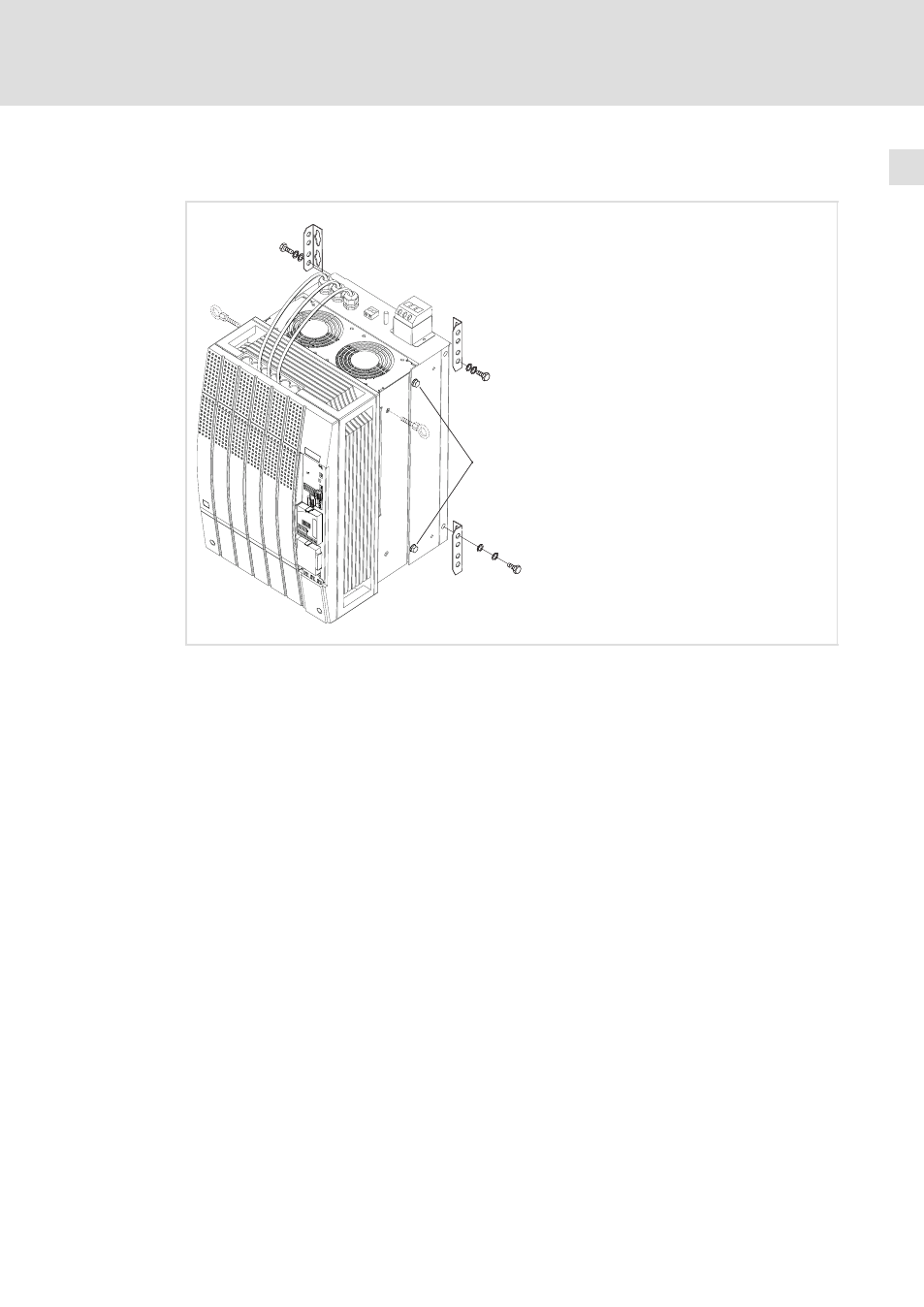

8200vec105
0 Befestigungswinkel (im Lieferumfang des Grundgerätes)
1 Verschraubung Grundgerät mit Filter
So montieren Sie das Filter:
1. Lesen Sie in der Dokumentation des Grundgerätes das Kapitel "Mechanische
Installation". Informieren Sie sich insbesondere über ...
– Vorsichtsmaßnahmen während der Montage
– das benötigte Montagematerial
– die vorgeschriebenen Anzugsmomente
– die Bohrabstände und Einbaufreiräume
2. Vier Befestigungswinkel
0 am Filter montieren
3. Grundgerät auf waagerecht liegendes Filter setzen und mit 4 Schrauben
1
verschrauben.
4. Montageplatte gemäß Bohrplan vorbereiten.
5. Grundgerät mit Filter im Schaltschrank montieren.
