Elektrische Installation
Verdrahtung
l
20
EDK82ZN903 DE/EN/FR 5.1
6.4
Verdrahtung
(
Stop!
ƒ
Bei der Verdrahtung die Montageanleitung des Grundgerätes beachten.
ƒ
Die elektrischen Verbindungen müssen dauerhaft gewährleistet sein.
L
0
2
1
3

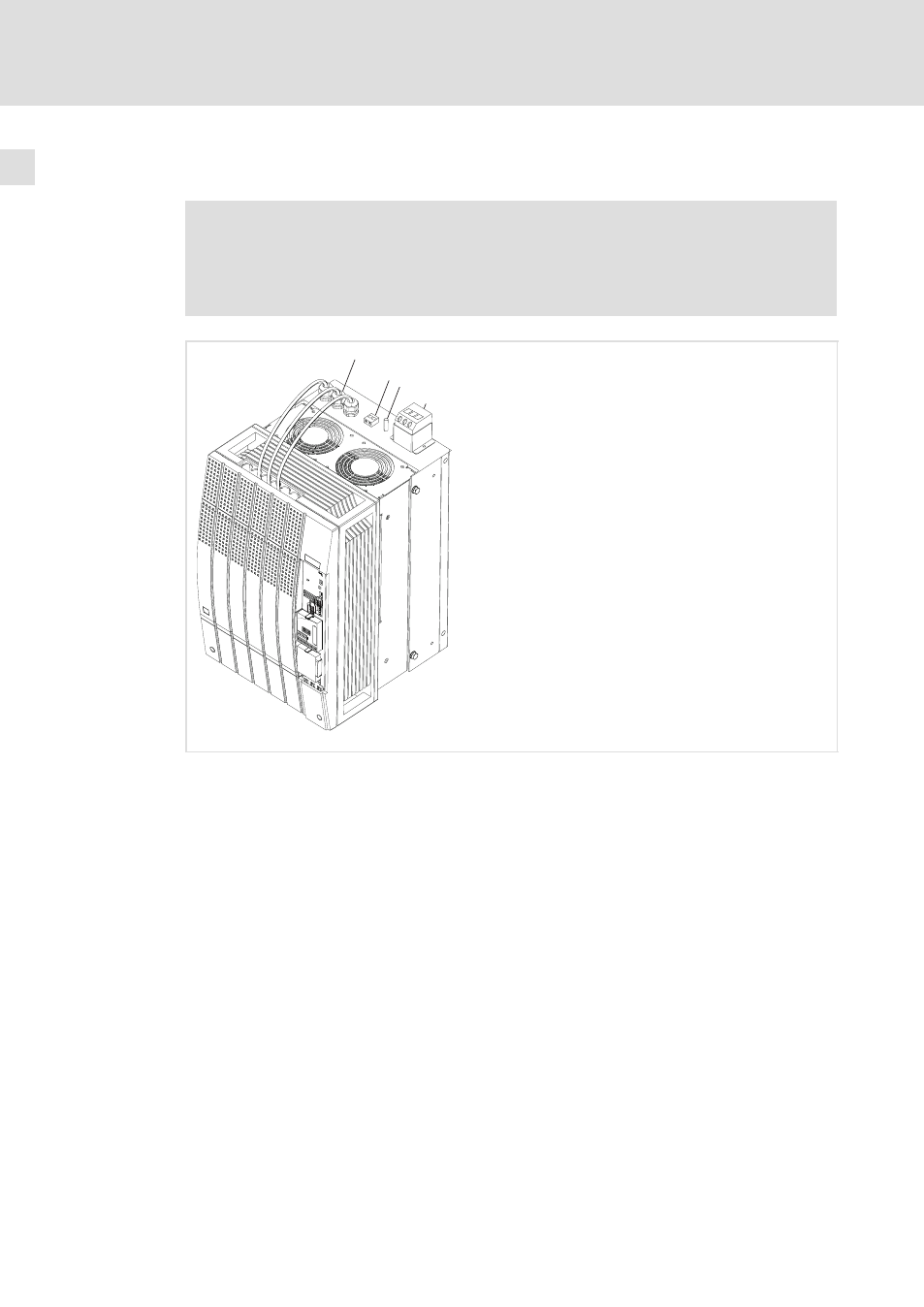

8200vec106
0 Anschlussleitungen "Load"
1 Schraubklemmen "Temperatur−Schalter"
2 PE−Gewindebolzen
3 Schraubklemmen "Line"
So verdrahten Sie das Filter:
1. Anschlussleitungen "Load"
0 am Grundgerät anschließen.
– Montageanleitung des Grundgerätes beachten!
2. Klemmen des Temperatur−Schalters
1 verdrahten.
– Anzugsmoment beachten!
– Schaltleistung: 250 V AC / 1,6 A (Öffner)
– Den Thermokontakt so in die Anlagenüberwachung einbinden, dass bei
Überhitzung des Filters die Netzversorgung abgeschaltet wird.
3. PE−Leiter mit Ringkabelschuh an PE−Gewindebolzen
2 montieren.
– Anzugsmoment beachten!
4. Netzleitungen an Schraubklemme "Line"
2 anschließen.
– Anzugsmoment beachten!
