Erweiterungen für die Automation
Module
Funktionsmodule montieren und demontieren
6
l
50 EDK82EV222 DE/EN/FR 13.0

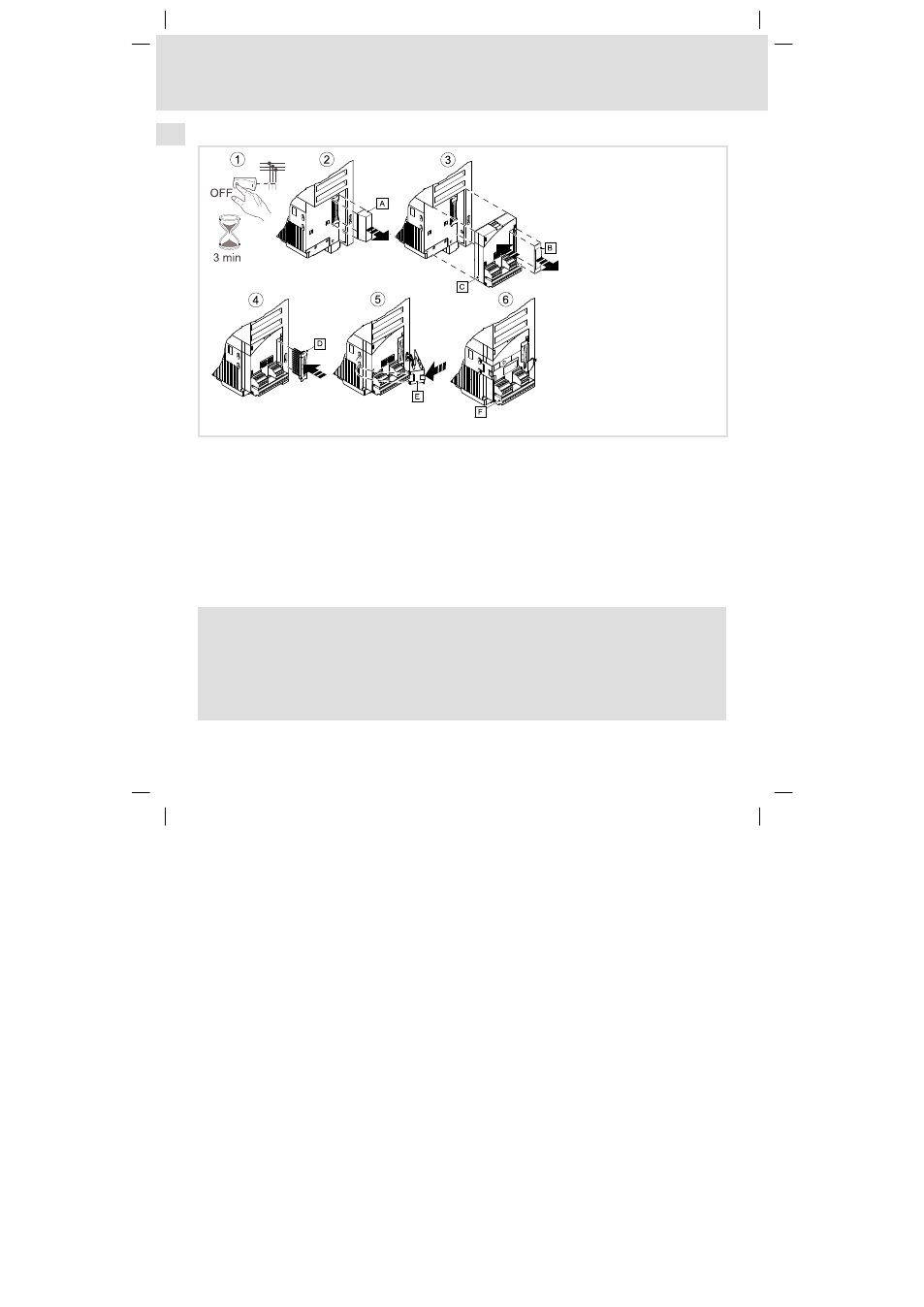

Montage
8200vec601
1. Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
2. FIF−Abdeckkappe 0 von der FIF−Schnittstelle abziehen.
3. Schutzkappe 1 des Funktionsmoduls 2 abziehen und Funktionsmodul auf die
FIF−Schnittstelle stecken.
4. Stiftleiste 3 bis zum Einrasten in die Kontaktleiste des Funktionsmoduls stecken.
Bringen Sie zusätzlich den Sicherungsbügel an, damit das Modul beim Verdrahten nicht zusammen
mit den Klemmleisten
5 abgezogen werden kann:
5. Sicherungsbügel 4 in die Aussparungen einsetzen, über das Funktionsmodul klappen und
einrasten.
6. Funktionsmodul verdrahten (siehe Montageanleitung des Funktionsmoduls).
)
Hinweis!
Bewahren Sie die FIF−Abdeckkappe 0 und die Schutzkappe des Funktionsmoduls 1 auf,
damit Sie diese nach einer eventuellen Demontage des Funktionsmoduls wieder
aufstecken können.
Der Antriebsregler kann nur in Betrieb genommen werden, wenn ein Funktionsmodul
oder die FIF−Abdeckkappe
0 auf der FIF−Schnittstelle steckt.
