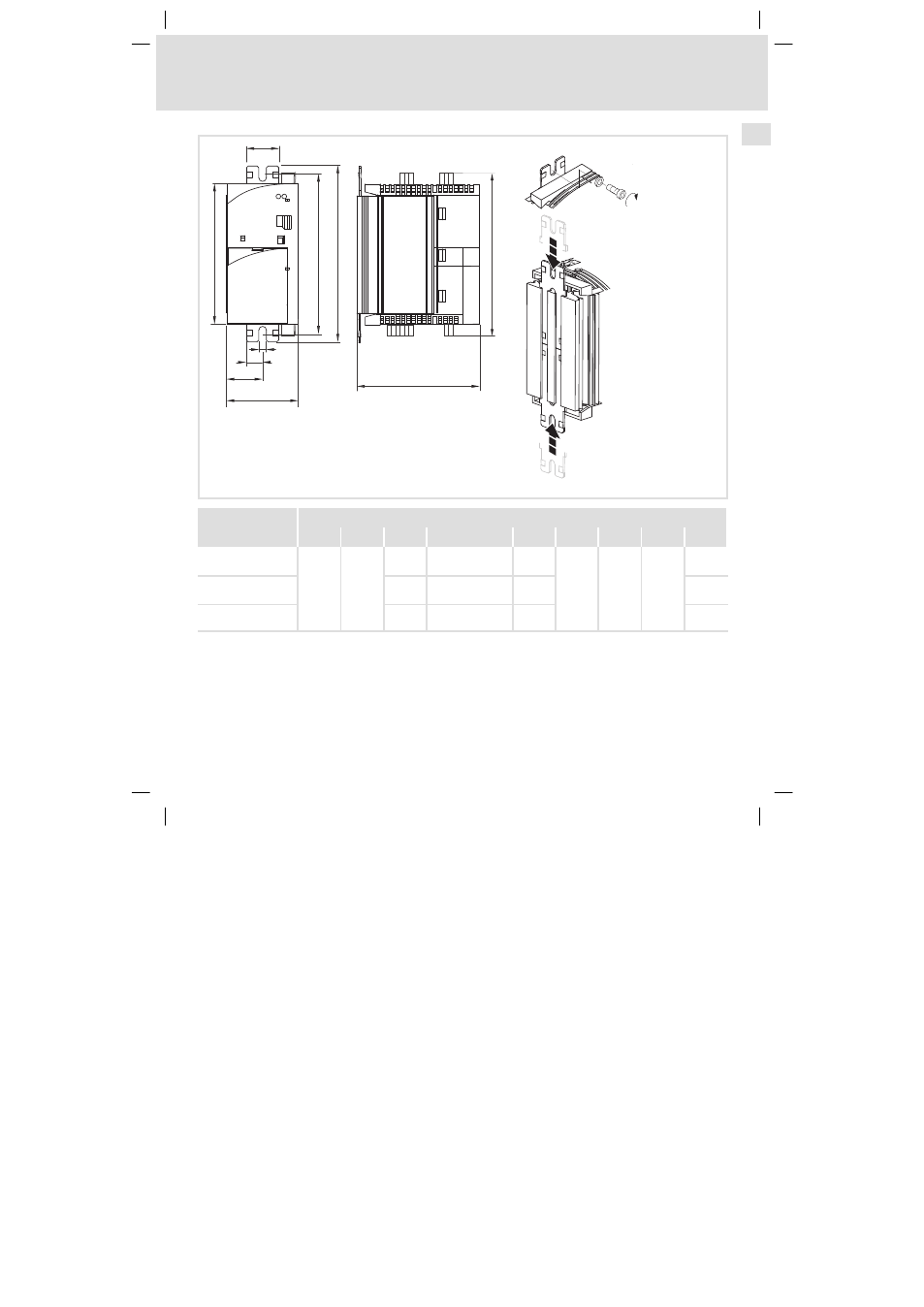

Mechanische Installation
Montage in Cold−Plate−Technik
l
31
EDK82EV222 DE/EN/FR 13.0
M6
4 Nm
35 lbin
c
f
a1
b1
b
a
d
c1
b2
e
8200vec029
Maße in [mm]
8200 vector
a
a1
b
b1
b2
c
1)
d
e
f
E82CV251K2C
E82CV371K2C
60
30
150
130 ... 140
120
106
6.5
27.5
148
E82CV551KxC
E82CV751KxC
210
190 ... 200
180
208
E82CV152KxC
E82CV222KxC
270
250 ... 260
240
268
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
