Installation électrique
Données de raccordement
6
l
68 EDK94AZRS6 DE/EN/FR/ES/IT 7.0

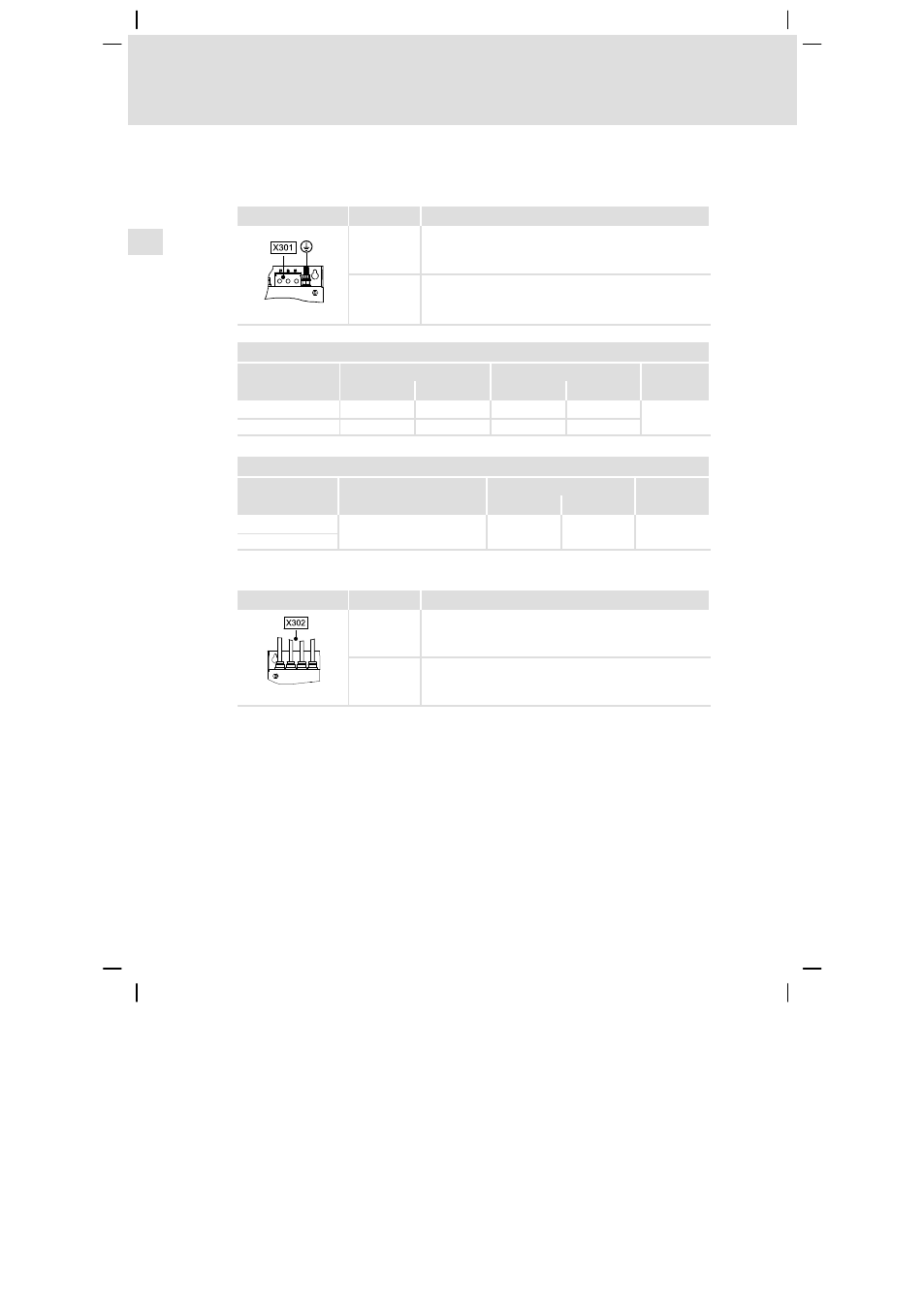

6.3 Données de raccordement
Réseau d’alimentation
Bornier X301 Marquage Description
L1
L2
L3 Raccordement des phases réseau L1, L2, L3
+ Raccordement du conducteur de protection côté réseau
avec cosse de câble circulaire M8
SSP94FF606
Spécifications pour bornier
Section max. de câble Couple de serrage !
[mm 2 ] [AWG] [Nm] [lb−in]
E94AZxS0544 50 0 10 88.5
Inbus 5
E94AZxS0954 95 000 14 124.0
Données de raccordement à PE
Æ Couple de serrage !
[mm] [Nm] [lb−in]
E94AZxS0544
M8 12 106 SW 13
E94AZxS0954
Appareil de base
Câble X302 Marquage Description
1
2
3 Conducteur de sortie du filtre (cordon Avec embouts,
couleur BK)
PE Conducteur de protection côté sortie (cordon Avec
embouts, couleur GN/YE)
SSP94FF607
