Elektrische Installation
Anschlussdaten
6
l
24 EDK94AZRS6 DE/EN/FR/ES/IT 7.0

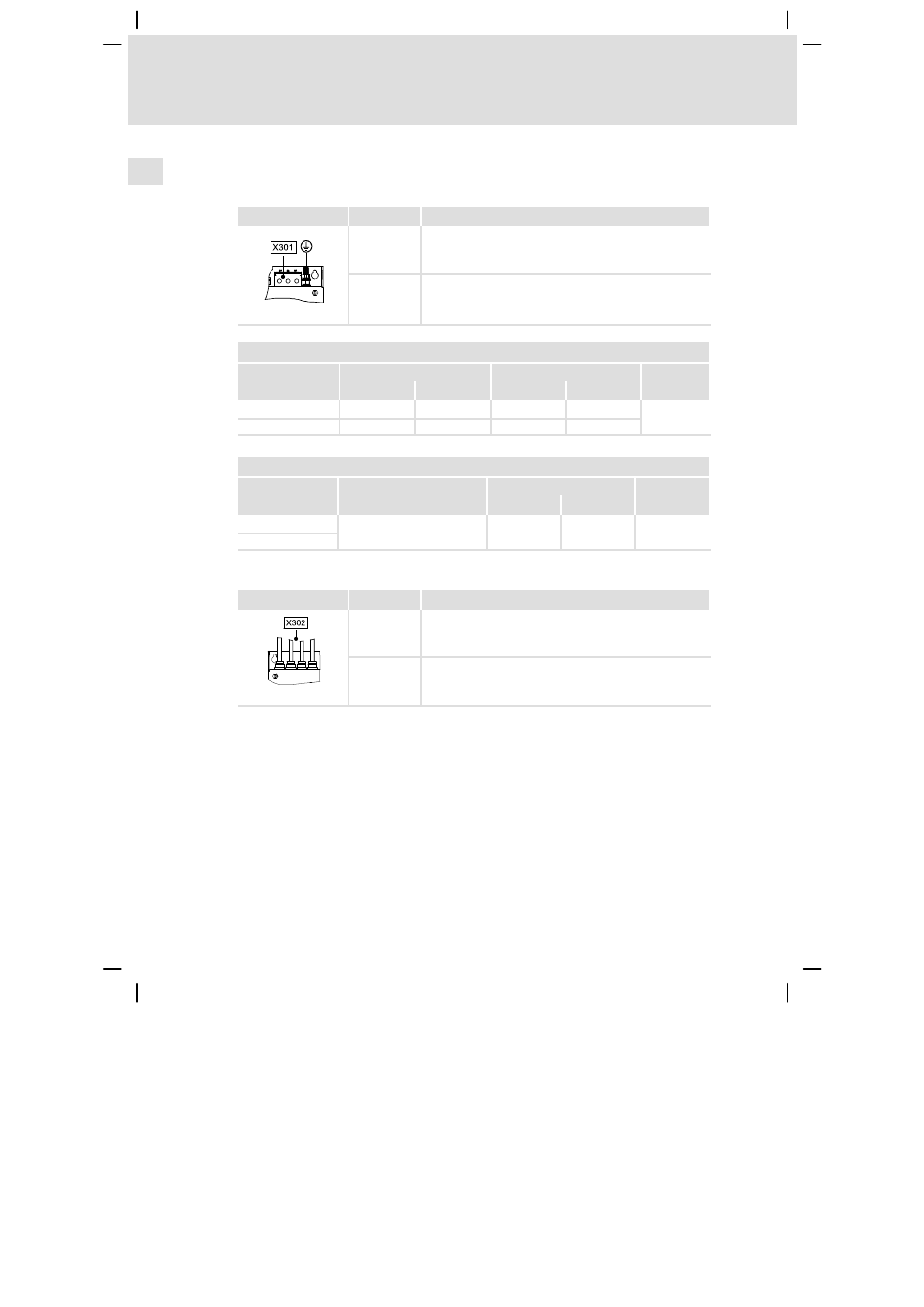

6.3 Anschlussdaten
Netz
Klemme X301 Beschriftung Beschreibung
L1
L2
L3 Anschluss der Netzphasen L1, L2, L3
+ Anschluss für den netzseitigen Schutzleiter mit Ringkabel-
schuh M8
SSP94FF606
Klemmendaten
max. Leiterquerschnitt Anzugsmoment !
[mm 2 ] [AWG] [Nm] [lb−in]
E94AZxS0544 50 0 10 88.5
Inbus 5
E94AZxS0954 95 000 14 124.0
PE−Anschlussdaten
Æ Anzugsmoment !
[mm] [Nm] [lb−in]
E94AZxS0544
M8 12 106 SW 13
E94AZxS0954
Grundgerät
Leitung X302 Beschriftung Beschreibung
1
2
3 Filter−Ausgangsleiter (Litze mit Aderendhülsen, Farbe BK)
PE Ausgangsseitiger Schutzleiter (Litze mit Aderendhülse,
Farbe GN/YE)
SSP94FF607
6.4 Montageschritte
So schließen Sie das Filter an:
1. Filter−Ausgangsleitung (X302) an Klemme X100 am Grundgerät
anschließen.
2. Netzleitung an Klemme X301 anschließen.
3. Netzseitiger Schutzleiter mit Gabel− oder Ringkabelschuh an
Schutzleiter−Schraube montieren.
– Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden.
