Mechanische Installation
Montagevariante
Montageschritte
5
l
20 EDK94AZRS6 DE/EN/FR/ES/IT 7.0
5.3.2 Montageschritte

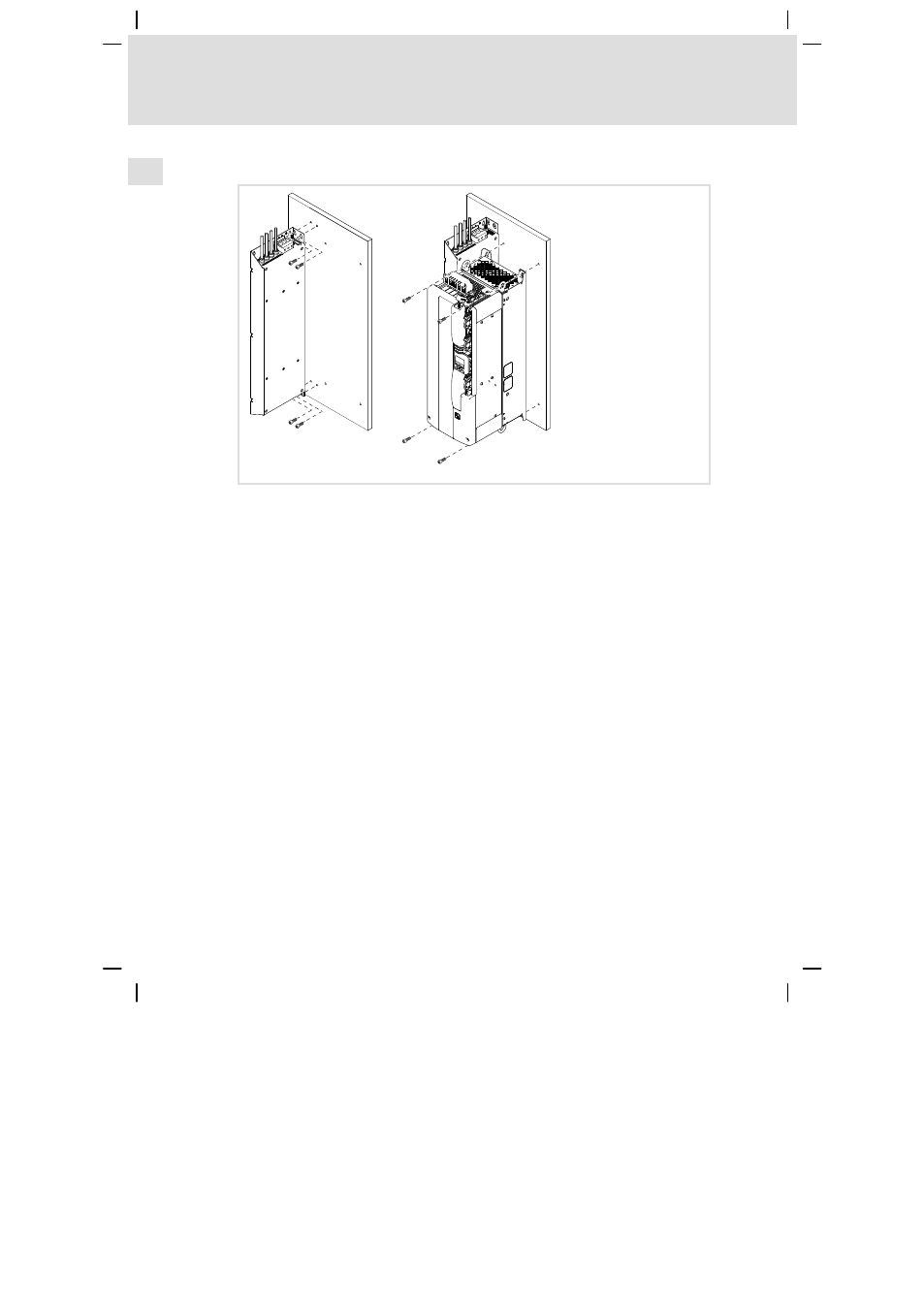

SSP94FF604
So gehen Sie bei der Montage vor:
1. Bereiten Sie auf der Montageplatte Gewindebohrungen vor:
– M6 für E94AZxS0544
– M8 für E94AZxS0954
2. Bestücken Sie diese mit Schrauben und Unterlegscheiben:
– Für Filter und Grundgerät je vier Kombischrauben oder
Innensechskantschrauben (Festigkeitsklasse 8.8) mit Unterlegscheiben.
– Schrauben noch nicht ganz eindrehen.
3. Montieren Sie das Filter auf der vorbereiteten Montageplatte.
– Schrauben vorerst nur handfest anziehen.
4. Montieren Sie das Grundgerät auf der vorbereiteten Montageplatte.
– Beachten Sie dabei die Hinweise in der Dokumentation zum
Grundgerät.
– Schrauben vorerst nur handfest anziehen.
5. Montieren Sie ggf. weitere Einheiten vor.
6. Richten Sie alle Einheiten miteinander aus.
7. Schrauben Sie alle Einheiten auf der Montageplatte fest.
Anzugsmoment:
– 10 Nm (88,5 lb−in) für E94AZxS0544
– 25 Nm (221 lb−in) für E94AZxS0954
