Instalación eléctrica
Datos de conexión
l
115
EDK94AZRS6 DE/EN/FR/ES/IT 7.0
6.3

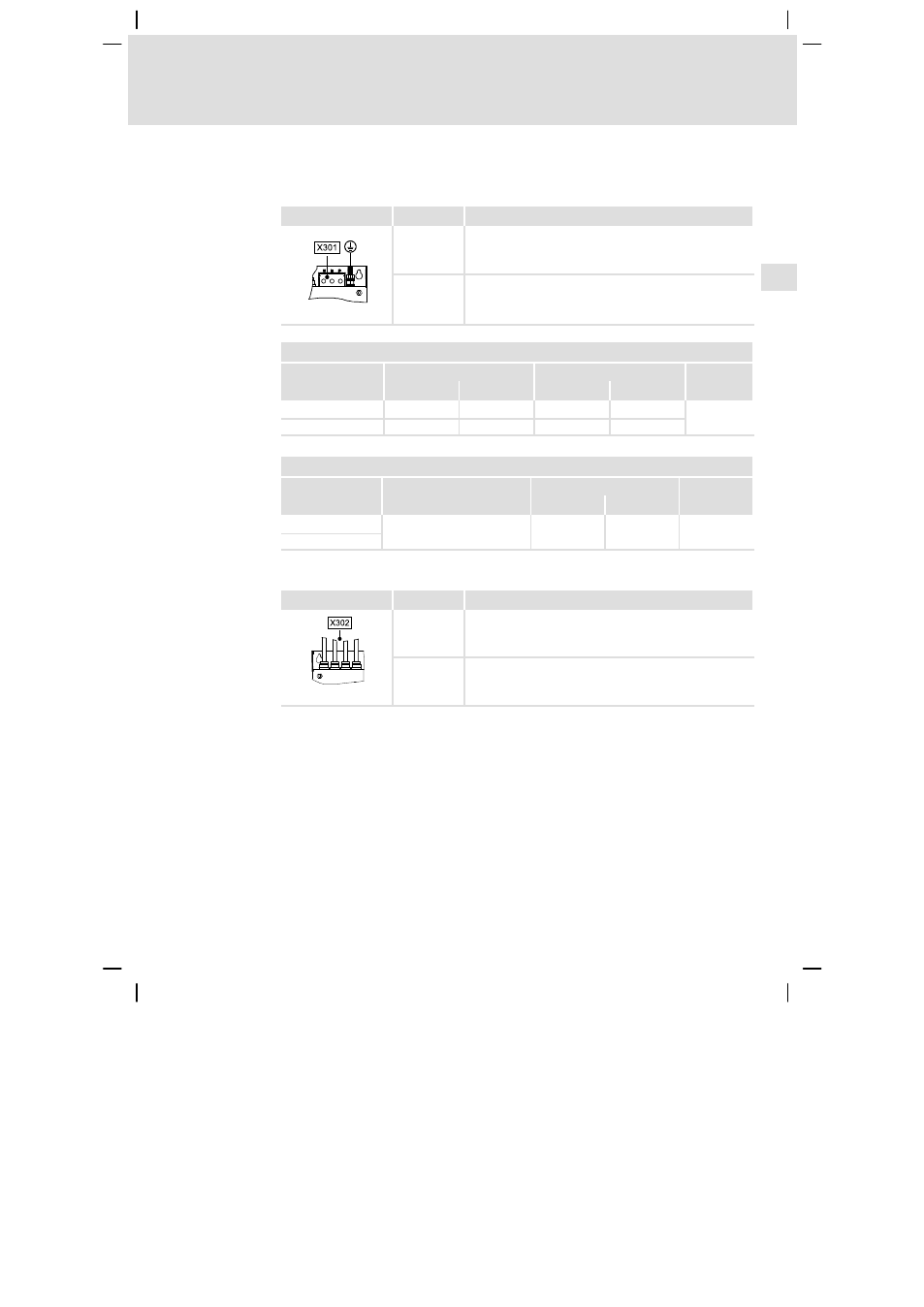

Datos de conexión
Red
Borne X301
Marcación
Descripción
L1
L2
L3
Conexión de las fases de red L1, L2, L3
+
Conexión para el cable protector del lado red con terminal
de cable anular M8
SSP94FF606
Datos de bornes
Sección de cable máx.
Par de apriete
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
E94AZxS0544
50
0
10
88.5
Inbus 5
E94AZxS0954
95
000
14
124.0
Datos de conexión para PE
Æ
Par de apriete
!
[mm]
[Nm]
[lb−in]
E94AZxS0544
M8
12
106
SW 13
E94AZxS0954
Equipo básico
Cable X302
Marcación
Descripción
1
2
3
Cable de salida de filtro (cable con terminal grimpado, color
negro)
PE
Conductor de tierra en el lado salida (cable con terminal
grimpado, color amarillo/verde)
SSP94FF607
6.4
Pasos para el montaje
Para conectar el filtro proceda de la siguiente manera:
1. Conectar cable de salida del filtro (X302) en el borne X100 del equipo
básico.
2. Conectar cable de red al borne X301.
3. Montar cable de tierra en el lado de alimentación con terminal de
horquilla o de anilla en el tornillo para cables protectores.
–
La conexión PE se ha de realizar según EN 61800−5−1.
