Montaje estándar

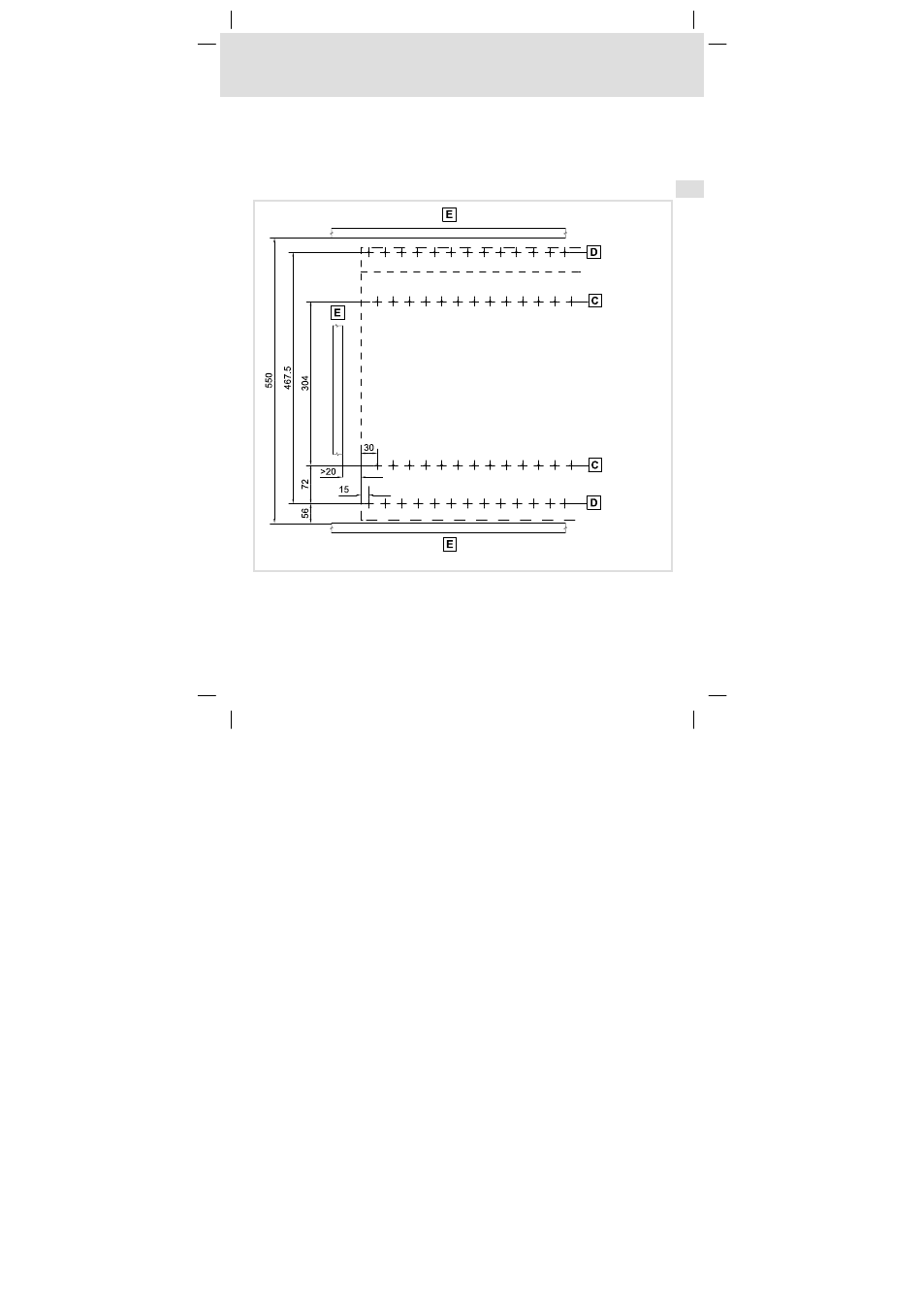

Plano de perforación
Para la fijación de los equipos recomendamos colocar un patrón de taladros roscados M5 en
la placa de montaje. Con esta preparación es muy fácil fijar los equipos. De esta forma es
posible colocar los tamaños de equipo 1, 2, ... n directamente uno al lado del otro.
SSP94NF311
2
Patrón perforado para base de montaje (tamaño de equipo 1 hasta 3)
3
Patrón perforado para otros tamaños de equipo o filtros en montaje inferior (sólo Single Drive)
4
Canal para cables
Todas las medidas en milímetros.
