Installation mécanique
Montage standard
EDK94AZRS DE/EN/FR/ES/IT 6.0
71
l
H1_MechINS−Fi NbMontage_GG2−3_FR
Montage standard

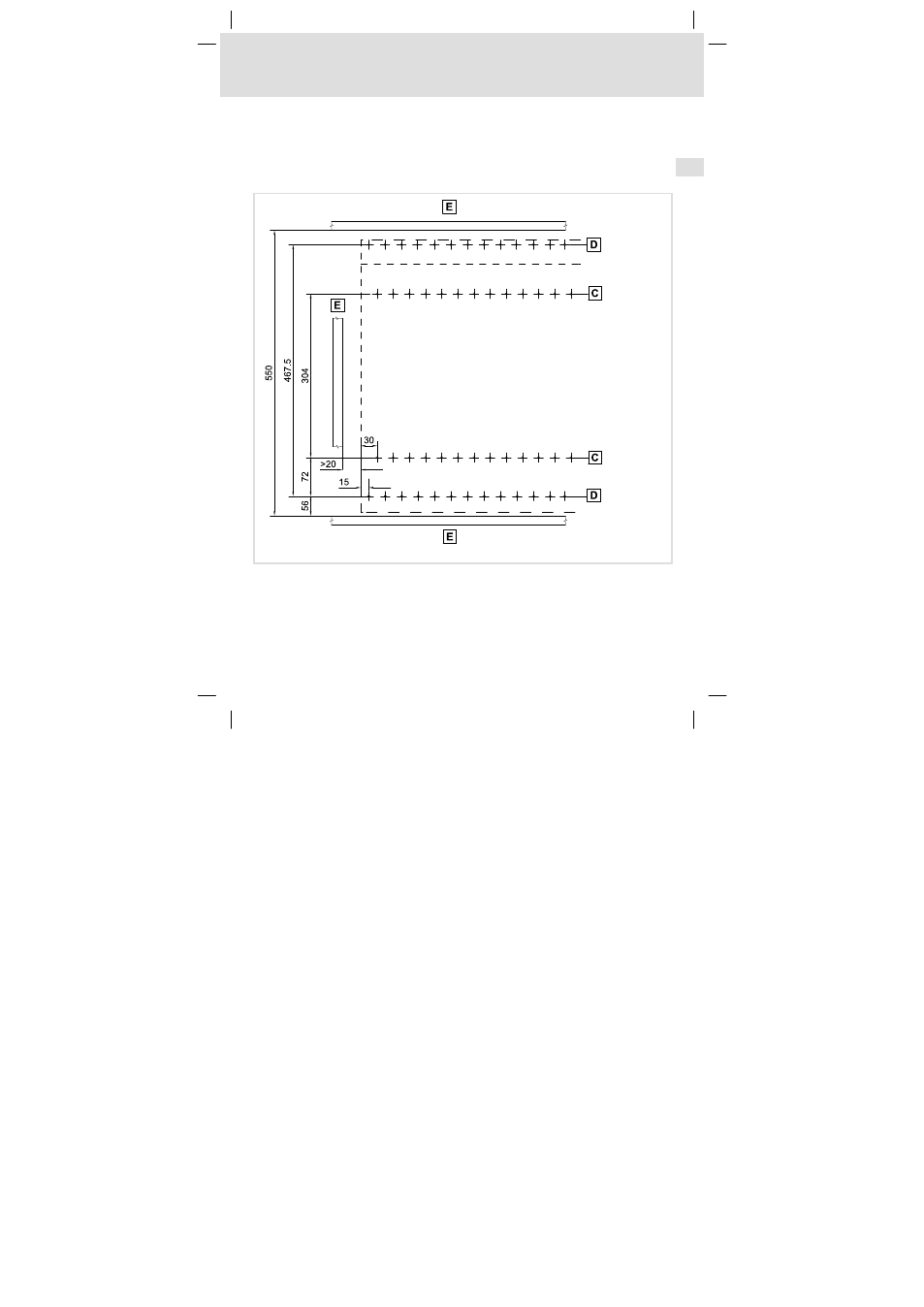

Plan de perçage
Pour la fixation des appareils, nous recommandons le placement de la grille perforée de
trous taraudés M5 sur la plage de montage. Le montage s’en trouve simplifié. Les tailles
d’appareil 1, 2 à n peuvent ainsi être directement juxtaposées.
SSP94NF311
2
Grille perforée pour socle de montage (tailles d’appareil 1 à 3)
3
Grille perforée pour autres tailles d’appareil ou filtre en montage arrière (variateurs mono−axes
uniquement)
4
Cheminement de câble
Cotes en [mm]
