Installazione elettrica
Procedura di montaggio
6
EDK94AZRS DE/EN/FR/ES/IT 6.0
131
l
H1_E_INST−Fi Verdraht

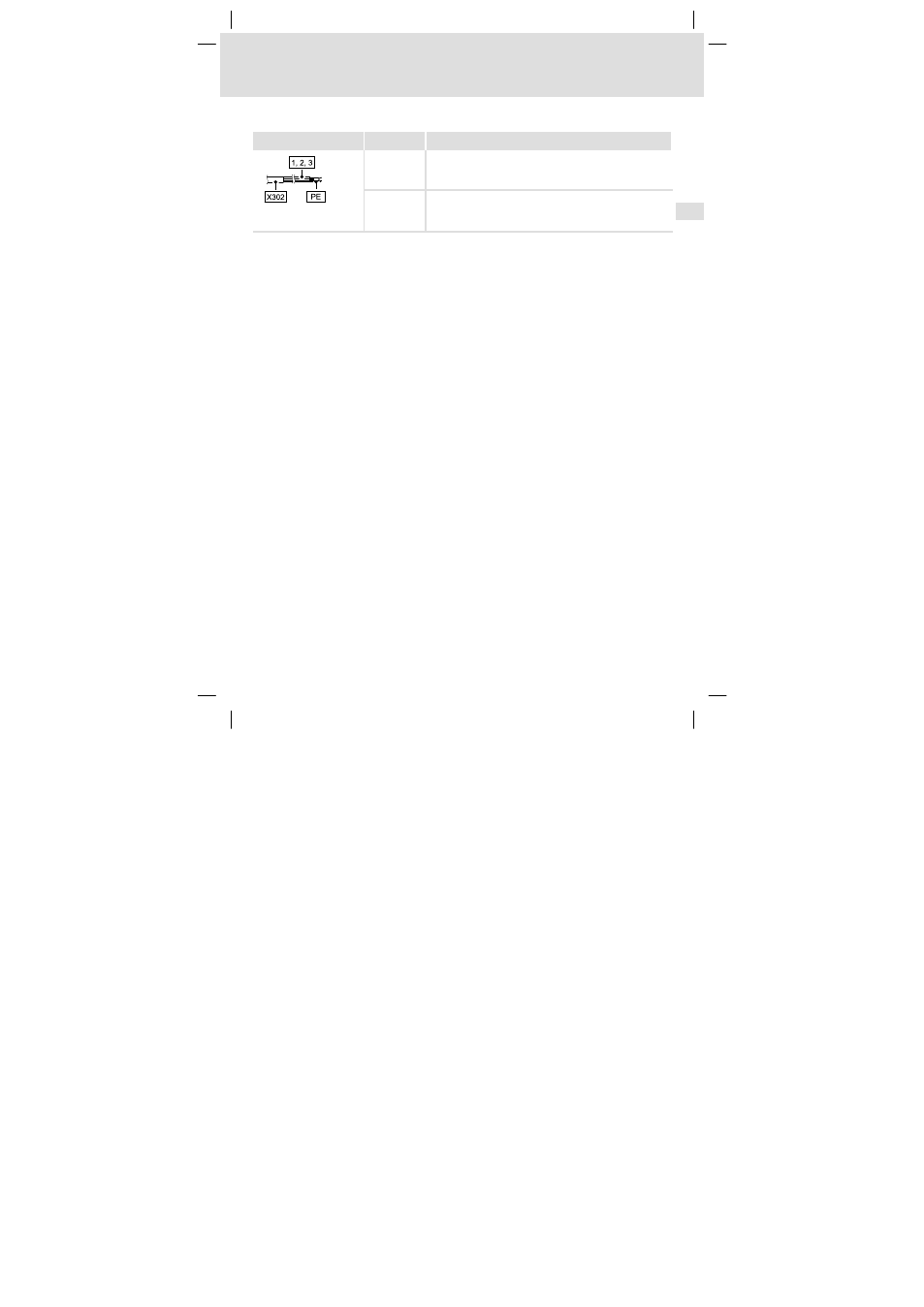

Dispositivo base
Cavo X302 Siglatura Descrizione
1
2
3 Cavo di uscita filtro (cavetto con capocorda, colore BK)
PE Conduttore di protezione lato di uscita (cavetto con
capocorda a forchetta M5, colore GN/YE)
SSP94FF007
Procedura di montaggio
Per collegare il filtro, procedere come segue:
1. Collegare il cavo di uscita del filtro (X302) alla morsettiera X100 sul dispositivo base.
2. Collegare il cavo di rete alla morsettiera X301.
3. Collegare il conduttore di protezione PE sul lato della rete con capocorda a forchetta
o ad anello sulla vite PE.
– Il collegamento PE deve essere eseguito in conformità con la norma EN 61800−5−1.
