Elektrische Installation
Montageschritte
6
EDK94AZRS DE/EN/FR/ES/IT 6.0
27
l

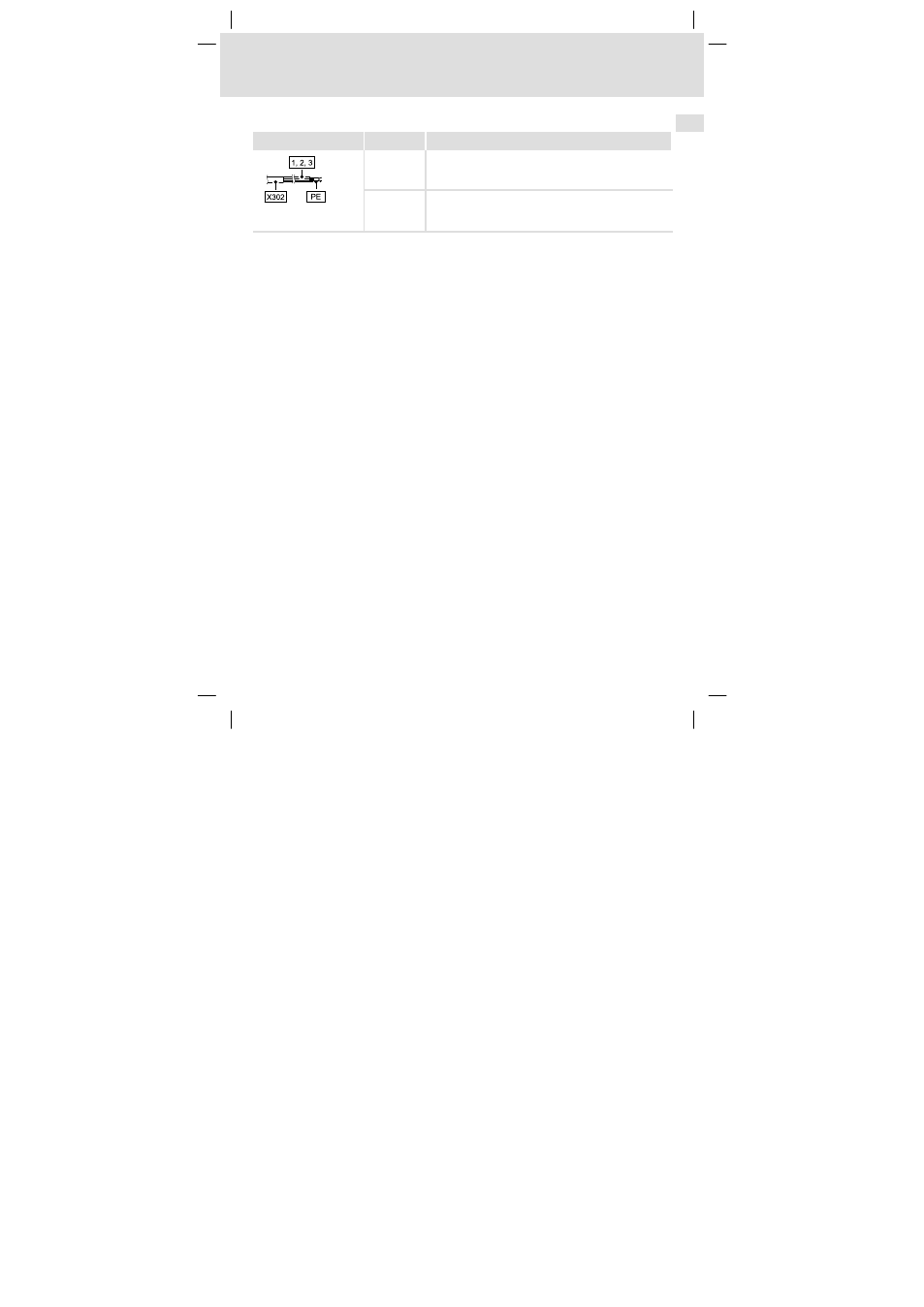

H1_E_INST−Fi Verdraht
Grundgerät
Leitung X302 Beschriftung Beschreibung
1
2
3 Filter−Ausgangsleiter (Litze mit Aderendhülsen, Farbe BK)
PE Ausgangsseitiger Schutzleiter (Litze mit M5−Gabelkabel-
schuh, Farbe GN/YE)
SSP94FF007
Montageschritte
So schließen Sie das Filter an:
1. Filter−Ausgangsleitung (X302) an Klemme X100 am Grundgerät anschließen.
2. Netzleitung an Klemme X301 anschließen.
3. Netzseitiger Schutzleiter mit Gabel− oder Ringkabelschuh an Schutzleiter−Schraube
montieren.
– Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden.
